Raccordement
3.10 Routage
Système d'ingénierie/HMI raccordé à Ethernet

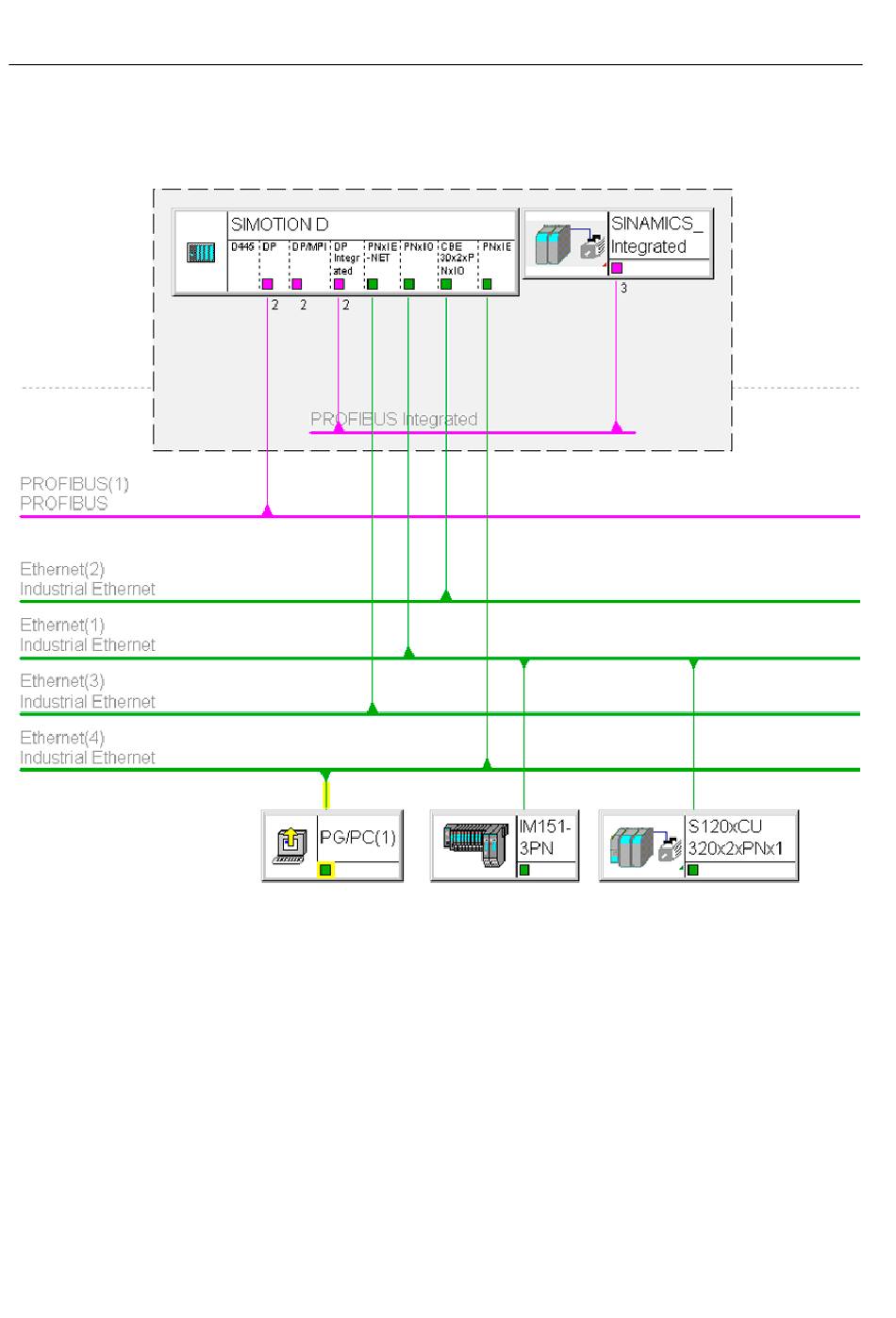

Figure 3-19 Exemple de raccordement d'une PG/d'un PC à l'interface Ethernet (PNxIE, X127)
● Routage S7 vers les autres interfaces PROFIBUS (maîtres), uniquement après
● Routage S7 vers PROFIBUS Integrated
● Routage S7 vers l'interface PROFINET IO intégrée (X150, P1-P3)
● Routage S7 vers la deuxième interface PROFINET IO avec CBE30-2 (X1400, P1-P4)
● Routage S7 entre les interfaces Ethernet
