Mise en service (logiciel)
6.13 Configuration des objets technologiques et des variables E/S
6.13.4

Configuration des E/S (variables/TO Axe)

Il existe deux façons d'affecter les bornes d'E/S à une variable E/S :
● Affectation via la connexion préférentielle (par ex. DI_0 [DI 0, X122.1])
● Affectation via PZD (par ex. via DI_0_15 ou DO_0_15).
Connexion via la connexion préférentielle
La configuration des variables E/S est réalisée via la liste d'adresses. Les composants
prenant en charge l'affectation symbolique peuvent être configurés sans adresses de
périphérie.
Les connexions préférentielles s'affichent en tant que cibles d'affectation dans la boîte de
dialogue d'affectation (par ex. DI_0 [DI 0, X122.1]). L'affectation est effectuée par sélection
directe du signal de borne correspondant.
Les composants ne prenant pas en charge l'affectation symbolique (par ex. les périphéries
PROFIBUS standard) sont configurés via des adresses de périphérie.

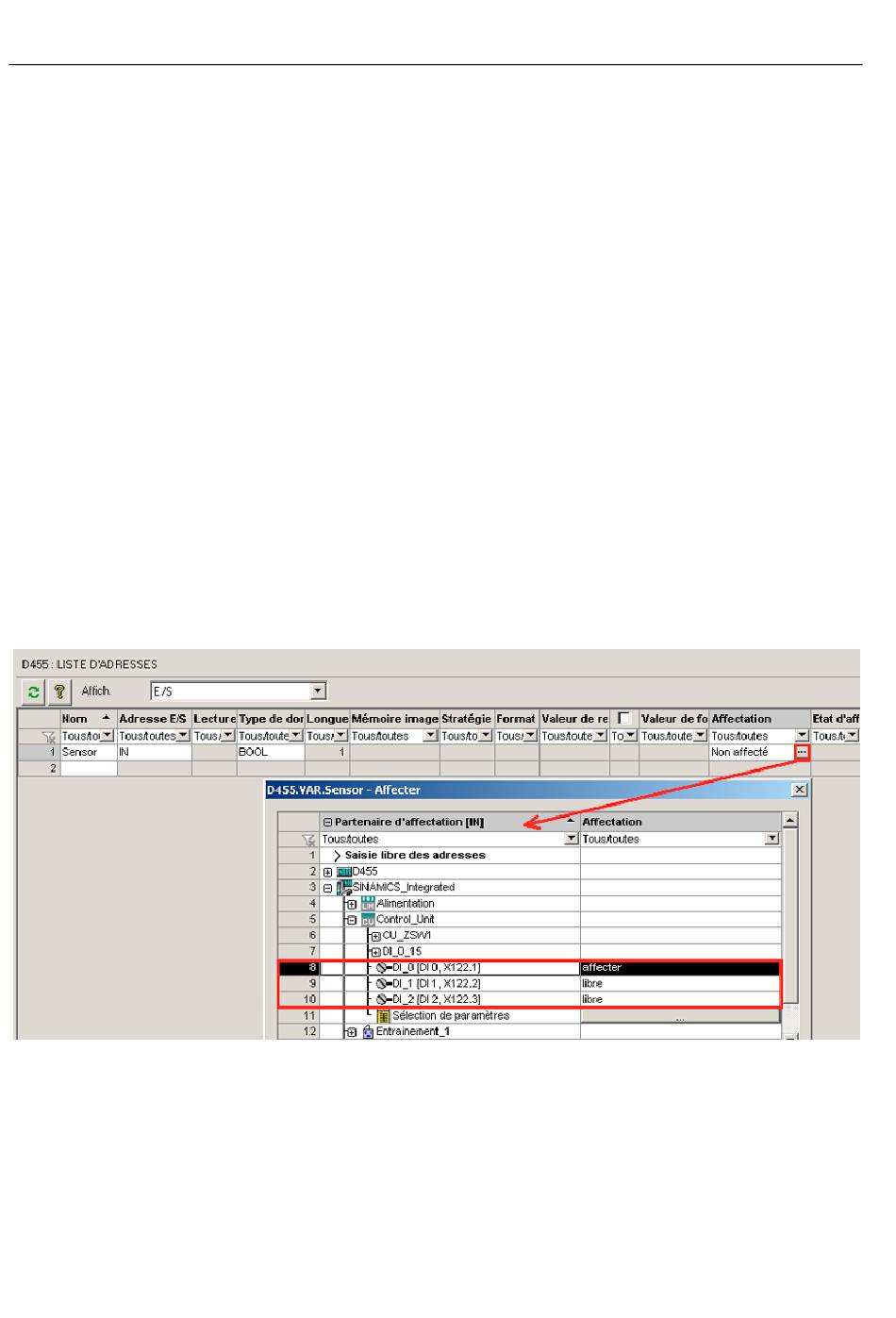

Figure 6-55 Liste d'adresses
276
Pour cela, vous devez utiliser la connexion SIMOTION préférentielle pour les
entrées/sorties correspondantes des DO SINAMICS. La connexion FCOM est
automatiquement exécutée.
Notez que bien qu'un télégramme de longueur appropriée soit créé pour ce signal, la
connexion FCOM n'est pas effectuée.
