3.8 Raccordement Ethernet

3.8 Raccordement Ethernet
3.8.1 Câblage Ethernet
Procédure
Les connecteurs femelles RJ45 à 8 points
● X127 P1
● X130 P1
● X120 P1 (pour D4x5-2 DP uniquement)
permettent de raccorder un réseau Industrial Ethernet.
Les interfaces prennent en charge une vitesse de transmission de 10/100/1000 Mbit/s. Pour
la connexion Ethernet, utilisez des câbles et des connecteurs Ethernet appropriés.

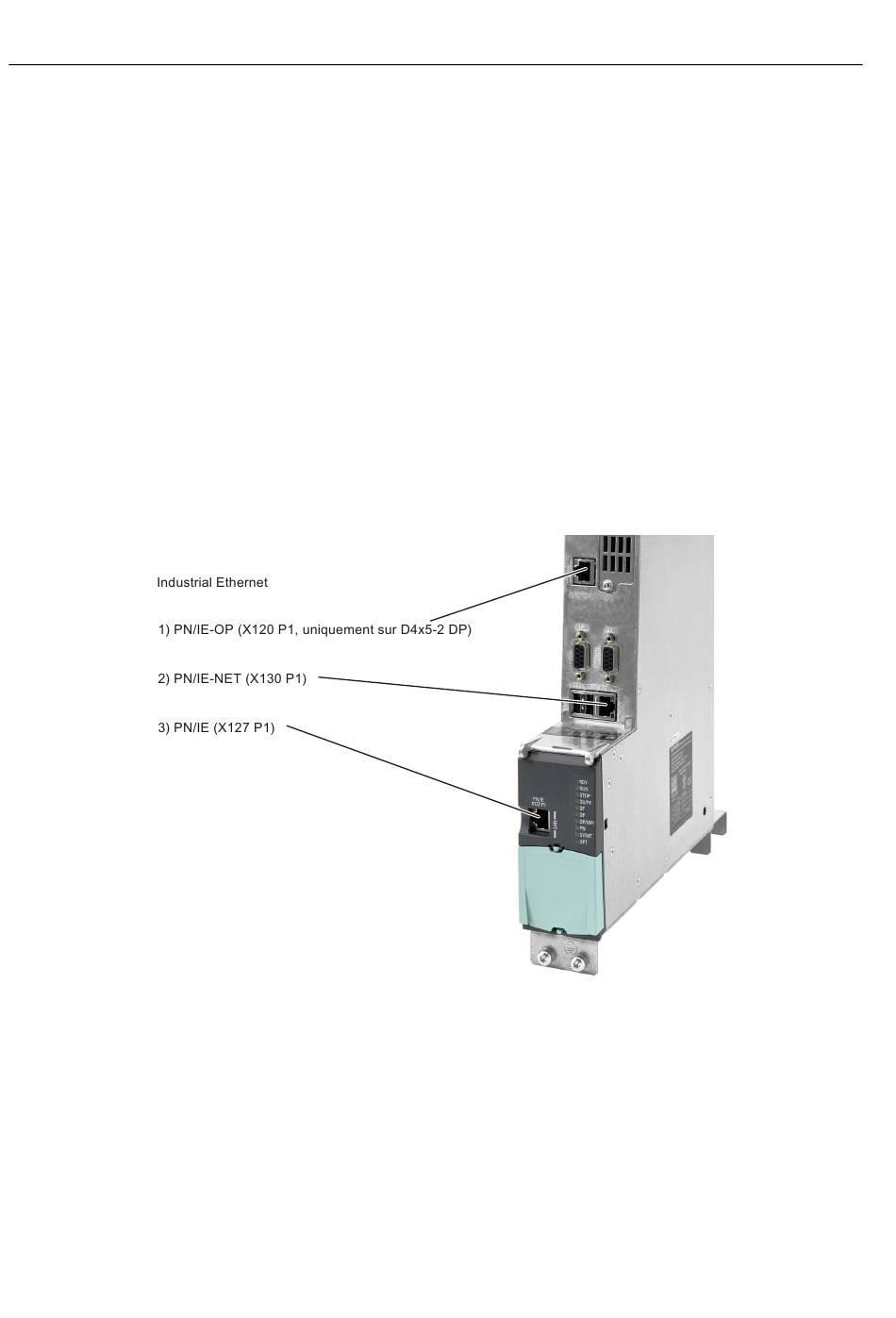

Figure 3-13
