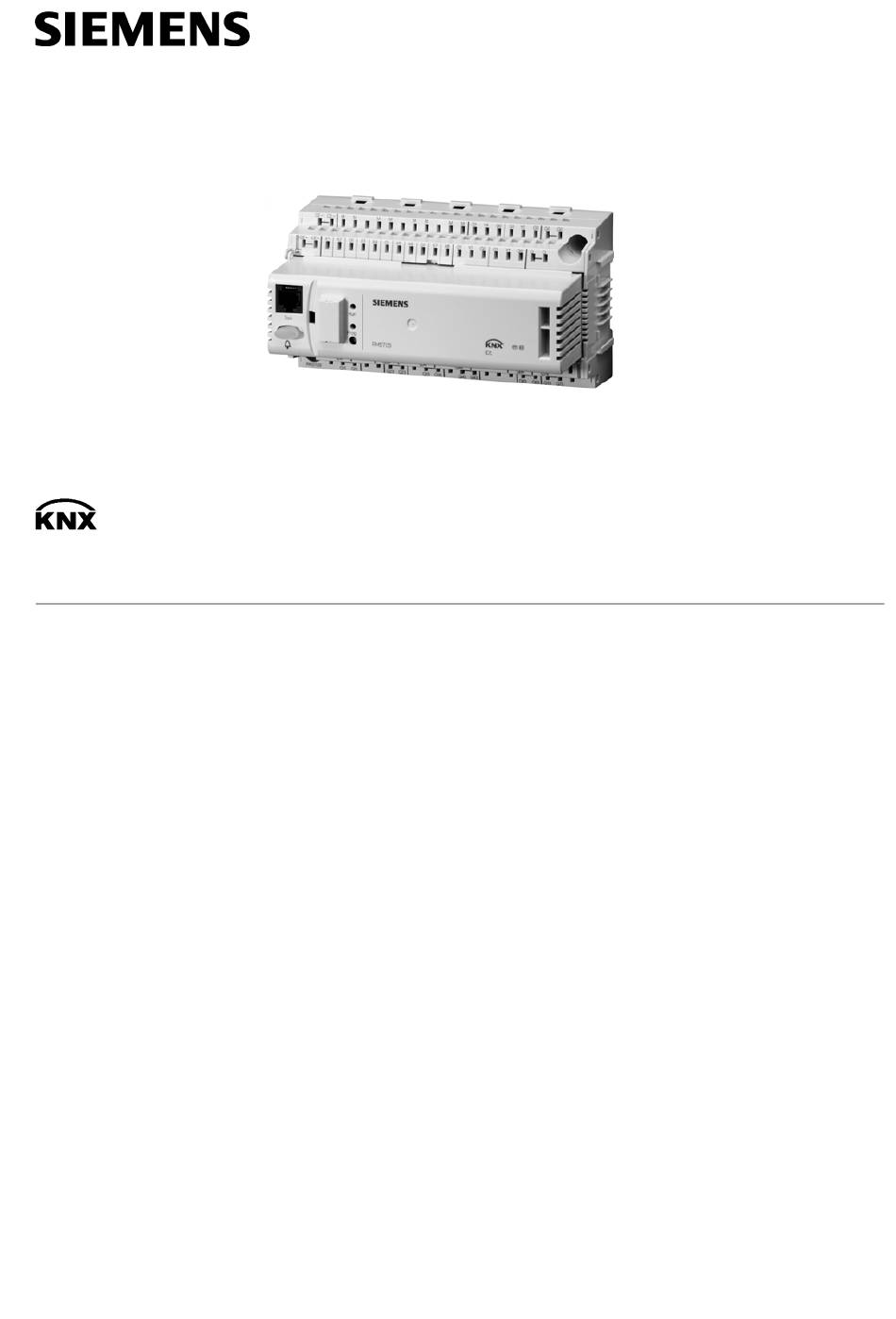

CE1N3124fr
06.2010

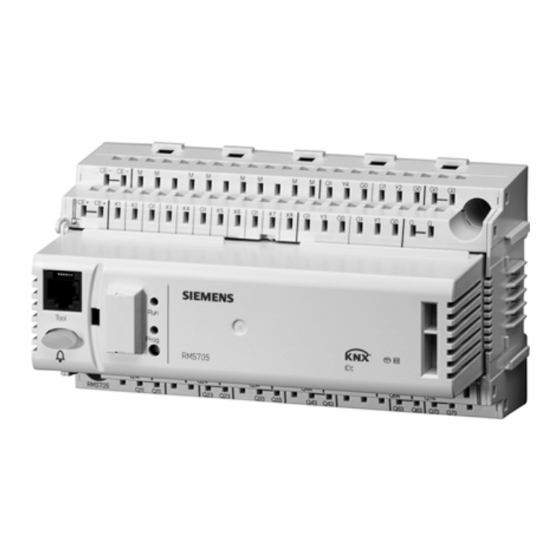

Synco™ 700
Module d'entrées/sorties
• Nombreuses fonctions de commutation et de surveillance combinées à
des opérations mathématiques et physiques (calculateurs, calcul du
minimum, du maximum, de la moyenne et de l'enthalpie,
doubleur/inverseur de signaux)
• Commande en cascade / en séquence de pompes, ventilateurs, moteurs,
groupes de froid etc. avec compensation du temps de course.
• 3 régulateurs universels avec fonction de limitation
• Acquisition de données : compteur d'impulsions (pour affichage),
compteur de temps de fonctionnement, affichage de tendance ainsi que
compteur d'événements (par ex. pour la fonction antilégionelles)
• Possibilités de configuration étendues
• Pour l'ajout d'entrées universelles pour l'affichage et la surveillance/la
transmission d'alarmes
• Extension possible avec les modules RMZ785, RMZ787 et RMZ788
• Commande par le biais de menus avec un appareil de service et
d'exploitation distinct : montage au choix sur l'appareil ou déporté
• Raccordement au bus Konnex pour le transfert et l'acquisition de données
de commande et de processus
124
3
RMS705B
Building Technologies
Publicité
Manuels Connexes pour Siemens Synco RMS705B-1
Sommaire des Matières pour Siemens Synco RMS705B-1
- Page 1 Synco™ 700 Module d'entrées/sorties RMS705B • Nombreuses fonctions de commutation et de surveillance combinées à des opérations mathématiques et physiques (calculateurs, calcul du minimum, du maximum, de la moyenne et de l'enthalpie, doubleur/inverseur de signaux) • Commande en cascade / en séquence de pompes, ventilateurs, moteurs, groupes de froid etc.
- Page 2 4 canaux de tendance indépendants peuvent enregistrer des grandeurs de mesure. En dehors des entrées locales de l'appareil, il est possible d'enregistrer les températures ambiante et extérieure en provenance du bus KNX. 2 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010...
- Page 3 • L'appareil dispose de 2 comparateurs pour la comparaison de deux signaux d´entrée analogiques • Signal de sortie avec temporisation à l'enclenchement et au déclenchement réglable et durée de marche/d'arrêt minimale réglable 3 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010...
- Page 4 KNX • 2 sorties relais comme relais de signalisation de dérangement • 1 entrée numérique; pour effacement externe des messages de défaut 4 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies...
- Page 5 Les entrées universelles du RMS705B peuvent être utilisées comme objets de réception (dans des zones de réception). • Zones d'émission : Entrées universelles (N.X1…A8(2).X4) Sorties logiques (N.Q1…A8(2).Q5) Sorties analogiques (---, N.Y1 ..…A8(2).Y2) • Zones de réception : Entrées universelles (N.X1…A8(2).X4) 5 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010...
- Page 6 Module universel avec 4 entrées universelles et RMZ787 4 sorties relais Module universel avec 4 entrées universelles, N3146 RMZ788 2 sorties relais et 2 sorties analogiques (0...10 V-) Connecteurs inter-modules N3138 RMZ780 6 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010...
- Page 7 Manuel technique "Communication via bus Konnex avec les CE1P3127 appareils série Synco™700 et le régulateur terminal RXB" Déclaration de conformité CE: Gamme de régulation CVC CE1T3110xx Synco 700 Déclaration concernant la protection de l'environnement CE1E3110de01 7 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010...
- Page 8 Elément de clipsage flexible pour le montage sur un rail oméga Bride de fixation pour serre-câble (arrêtoir de câble) Eléments de liaison (électriques et mécaniques) pour le module d'extension Support pour couvre-bornes 8 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010...
- Page 9 • Vous ne pouvez retirer l'appareil du système des modules interconnectés montés sur rail que si le module directement connecté à l'appareil a été retiré • Les instructions d'installation sont jointes à l’appareil. 9 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies...
- Page 10 • Le personnel formé par Siemens qui possède les privilèges d'accès Mise en service correspondants peut à tout moment modifier la configuration et les paramètres de l'application configurée dans la centrale. Ces interventions se font soit localement avec l'appareil de service et d'exploitation RMZ790 ou RMZ791, ou avec l'outil de service en ligne ou hors connexion.
- Page 11 (NO) 2 x 10 commutations (inverseur) pour 4 A ohmique 3 x 10 commutations (NO) 1 x 10 commutations (inverseur) Fact. réd. pour charge ind. (cos φ = 0,6) 0,85 11 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010...
- Page 12 4000 V Température pour l'essai Brinell sur le boîtier 125 °C Embase Polycarbonate, RAL 7035 (gris clair) Matières et teintes Bloc régulation Polycarbonate, RAL 7035 (gris clair) Emballage carton ondulé 12 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010...
- Page 13 Konnex, positive CE− ligne de bus Konnex, négative Indications : Chaque borne de raccordement n'accepte qu'un seul fil ou câble plat. Des bornes doubles sont liées électriquement en interne. 13 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010...
- Page 14 1 à 5 Sonde de gaine QAM21.20… Commutateur manuel de régime C/F Sonde de gaine QAM2161.040 Ventilateur 2 vitesses Remarque Pour la configuration interne du RMS705B, veuillez consulter le manuel technique CE1P3124. 14 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010...
- Page 15 Encombrements RMZ790 EN 60 715-TH 35-7.5 Dimensions en mm 15 / 16 Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010...
- Page 16 16 / 16 © 2010 Siemens Schweiz AG Sous réserve de modifications Siemens Module d'entrées/sorties CE1N3124fr Building Technologies 06.2010...
