Montar a barra de iluminação do campo
operatório
Queimaduras devido ao aque-
cimento da extremidade do
cabo de fibra óptica!
ATENÇÃO
►
►
►
Fixar a barra de iluminação do campo operatório I
directamente nas barras de engate G, ou com o
suporte BV020R e o suporte para luzes do campo
operatório FG410R com o grampo de fixação A, B
ou C.
A barra de iluminação do campo operatório dispõe de
três conexões diferentes para cabos de fibra óptica, ver
Fig. 10.
►
Desenroscar as conexões que não estão a ser usa-
das.
ACMI
Fig. 10
Ter cuidado evitando que a
extremidade do cabo de
fibra óptica, quando ope-
rado com uma fonte de luz,
toque nos tecidos humanos
ou em materiais facilmente
combustíveis. Respeitar a
distância mínima de 10
mm.
Usar apenas fontes de luz
com uma potência máxima
de 180 W.
Wolf
Aesculap
Olympus
Storz

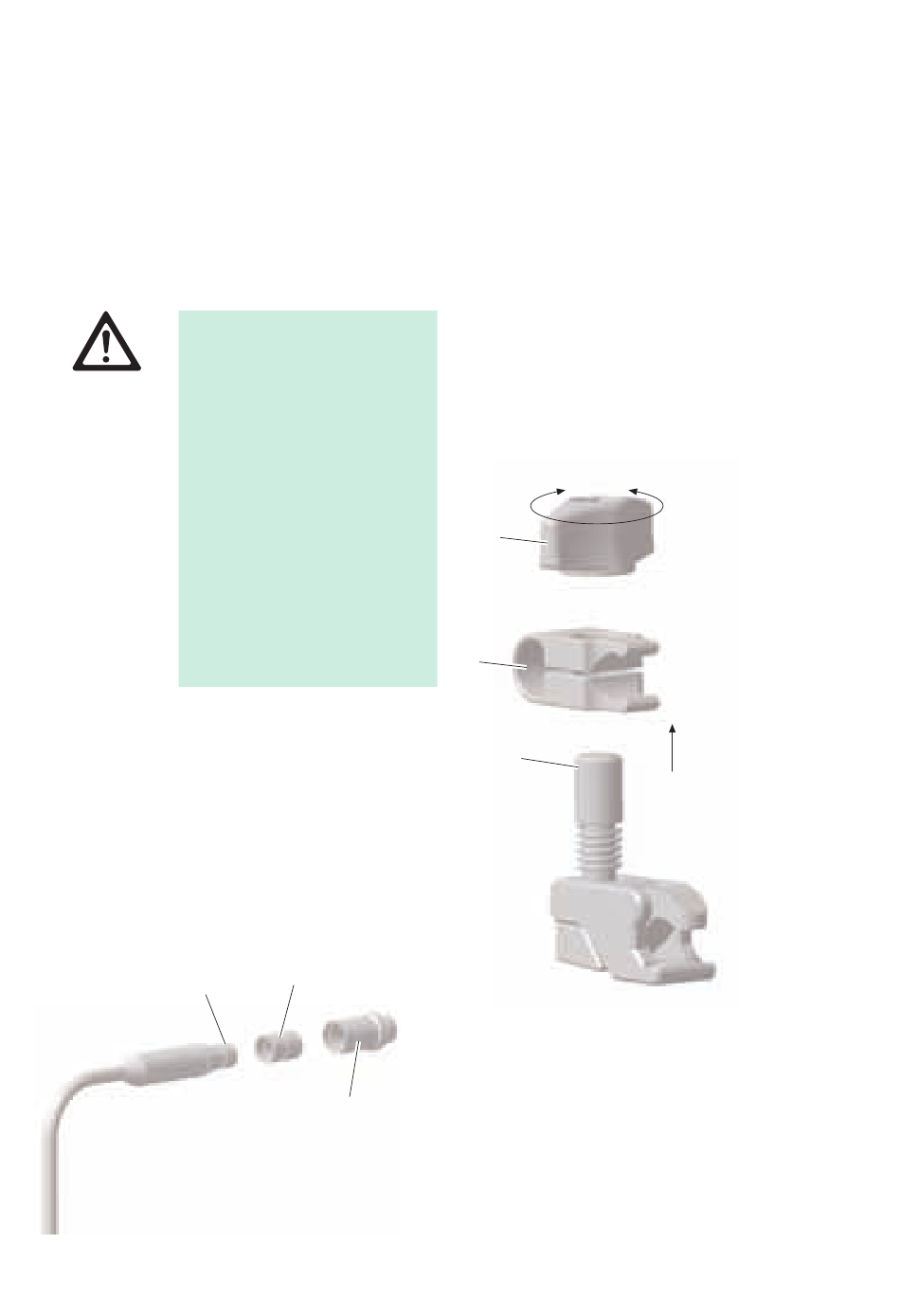

Desmontagem/Montagem do grampo de
fixação
Desmontagem
►
Remover a porca de fixação1 do pino roscado 3
rodando no sentido inverso ao dos ponteiros do
relógio.
►
Remover o bucal 2, ver Fig. 11.
1
2
3
Fig. 11
Montagem
►
Fixar o bucal 2 com o orifício nos pinos roscados 3.
►
Inserir o parafuso de fixação1, com o sextavado
virado para cima, e apertar no sentido dos pontei-
ros do relógio.
