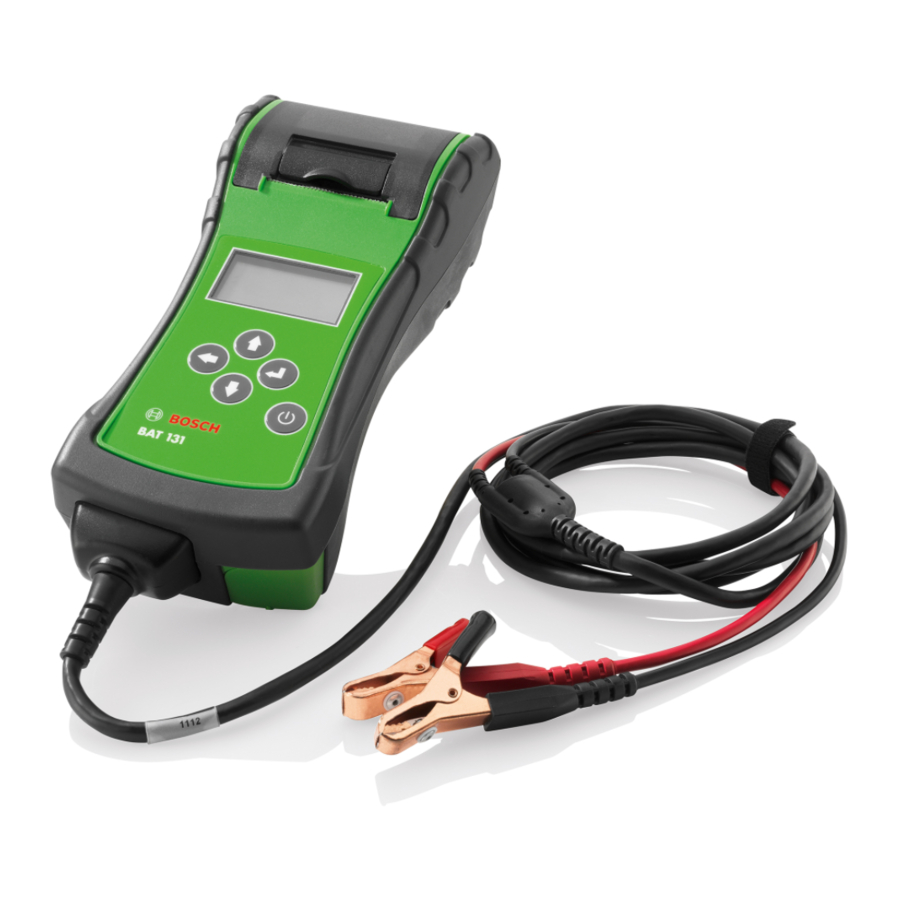

Bosch BAT 131 Notice Originale

Masquer les pouces Voir aussi pour BAT 131:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 24

Liens rapides

Télécharger ce manuel
BAT 131
de Originalbetriebsanleitung
Batterietester
es Manual original
Comprobadores de batarías
nl Oorspronkelijke gebruiksaanwijzing
Batterietester
cs Původní návod k používání
Tester pro 1startovací akumulátory
en Original instructions
Battery Tester
it Istruzioni originali
Provabatterie
pt Manual original
Aparelho de teste para baterias
tr Orijinal işletme talimatı
Akümülatörleri için test cihazı
fr Notice originale
Vérificateur de bateries
sv Bruksanvisning i original
Batteritestare
pl Oryginalna instrukcja eksploatacji
Tester akumulatorów rozruchowych

Publicité

Table des Matières
loading

Manuels Connexes pour Bosch BAT 131

Sommaire des Matières pour Bosch BAT 131

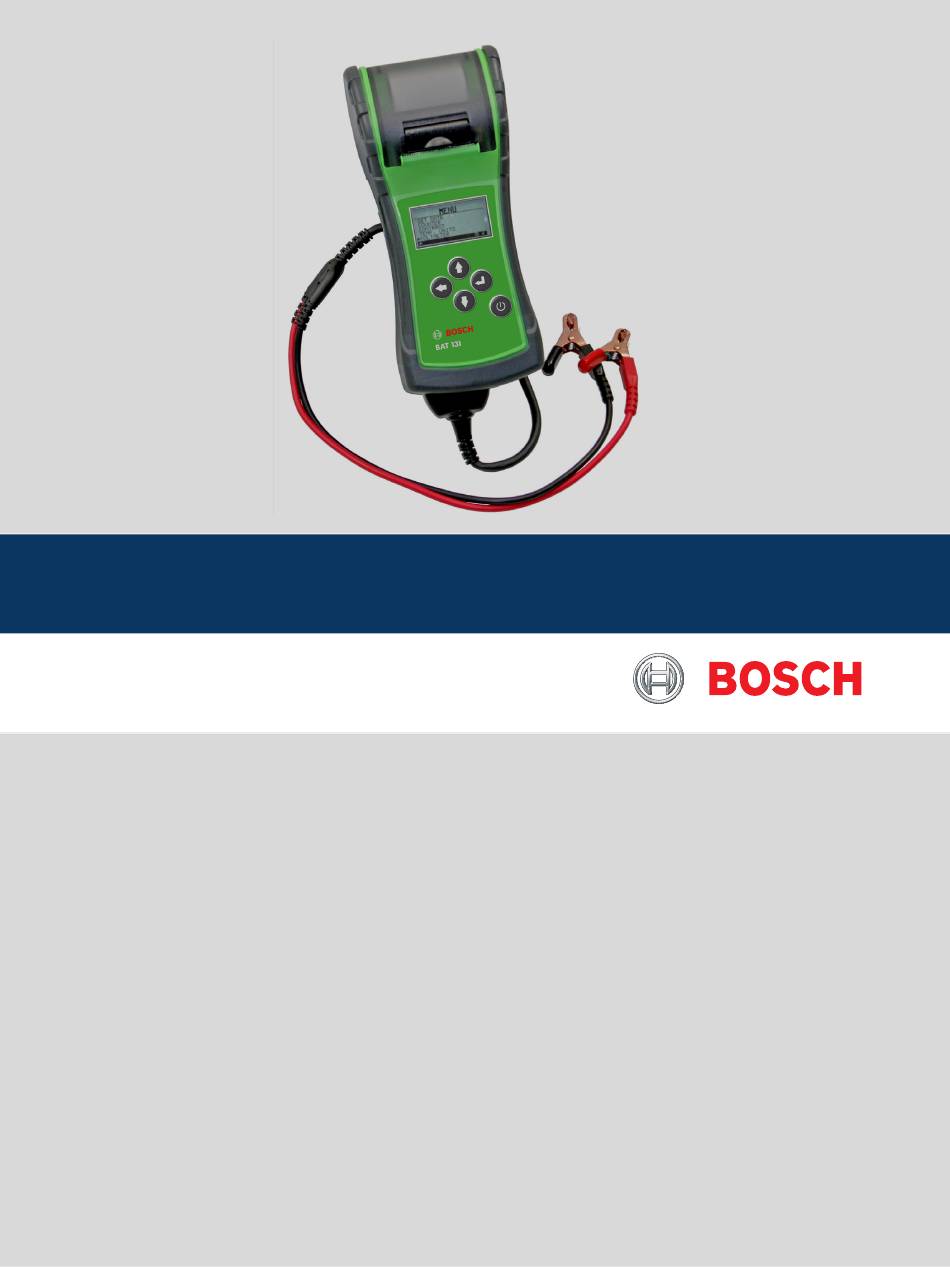

  • Page 1 BAT 131 de Originalbetriebsanleitung en Original instructions fr Notice originale Batterietester Battery Tester Vérificateur de bateries es Manual original it Istruzioni originali sv Bruksanvisning i original Comprobadores de batarías Provabatterie Batteritestare nl Oorspronkelijke gebruiksaanwijzing pt Manual original pl Oryginalna instrukcja eksploatacji...

  • Page 3: Contents English

    BAT 1�1 � � � � Inhaltsverzeichnis Deutsch Contents English Sommaire Français Índice Español �4 Indice Italiano Innehåll svenska Inhoud Nederlands Índice português Spis treści w jęz. polskim Obsah česky İçindekiler Türkçe Robert Bosch GmbH 1 689 989 131 2011-09-09...

  • Page 4: Table Des Matières

    Testergebnisse des Startersystems unterwiesene Personen unter Leitung und Ladesystemtest Aufsicht einer Elektrofachkraft arbeiten. ¶ Testergebnisse des Ladesystems Vor dem Öffnen von BAT 131 vom Span- Zusätzliche Testmeldungen nungsnetz trennen. Modus ungenutzte Batterie 1.1.2 Symbole – Benennung und Bedeutung Wartung und Fehlersuche...

  • Page 5: Benutzerhinweise

    1 684 465 625 Sicherheitshinweise zu Bosch Battery Test Equipment". Betriebsanleitung 1 689 989 131 Diese sind vor Inbetriebnahme, Anschluss und Bedie- nung von BAT 131 sorgfältig durchzulesen und zwin- �.2 Produktbeschreibung gend zu beachten. Sicherheitshinweise Alle Sicherheitshinweise finden Sie in der separaten Anleitung "Wichtige Hinweise und Sicherheitshinweise...

  • Page 6: Menü

    Testvorbereitungen 2. Mit  oder  markieren Sie die Zeile, die Sie bearbei- ten möchten. Vor dem Anschließen von BAT 131 reinigen Sie die Bat- 3. Drücken Sie , um die Zeile zu bearbeiten, oder teriepole oder seitlichen Pole mit einer Drahtbürste und speichern Sie Ihre Änderungen.

  • Page 7: Batterietestergebnisse

    2. POLTYP (Abfrage erscheint nur, wenn zuvor "IM FAHRZEUG" gewählt wurde) Wählen Sie BATTERIEPOL OBEN, BATT.POL SEITE BAT 131 speichert nur die Ergebnisse des letzten oder STARTHILFE POL. Tests. Beim Starten eines neuen Tests werden die Ergebnisse des letzten Tests überschrieben.

  • Page 8: Startersystemtest

    " " angezeigt. Motor. Ladesystemtest 3. Auf BAT 131 werden die Startspannung des Starter- systems und die Startzeit in Millisekunden angezeigt. Nach Abschluss des Tests im Fahrzeug und des Startertests werden auf der Anzeige abwechselnd die Ergebnisse des Batterietests und die Meldung DRÜCKE E FÜR LADETEST...

  • Page 9: Testergebnisse Des Ladesystems

    Weitere Informationen zum Drucker finden Sie in diesem Handbuch unter "Wartung und Fehlersuche". Zusätzliche Testmeldungen Um ein genaueres Ergebnis zu erhalten, kann Sie BAT 131 zur Eingabe zusätzlicher Informationen auffordern. Die Meldungen in der folgenden Tabelle werden möglicherweise angezeigt, bevor am BAT 131 ein Ergebnis angezeigt werden kann.

  • Page 10: Modus Ungenutzte Batterie

    1. Wählen Sie MODUS UNGEN. BAT im Hauptmenü, und drücken Sie E. 2. Wählen Sie EIN, und drücken Sie E. 3. BAT 131 zeigt die Gesamtanzahl der durchgeführten Bestandstests von 100 an. Wählen Sie "Speicher löschen", um die Ergebnisse aus dem Speicher zu löschen und die Summe auf 0 zurückzusetzen, oder...

  • Page 11: Wartung Und Fehlersuche

    Wartung und Fehlersuche � BAT 1�1 � 11 Wartung und Fehlersuche Reinigung Das Gehäuse und das Display des BAT 131 dürfen nur mit weichen Tüchern und neutralen Reinigungsmitteln gereinigt werden. Verwenden Sie keine Scheuermittel oder groben Werkstattlumpen. Serviceteile/Verschleißteile Bezeichnung Bestellnummer Batterieanschlussleitung mit Polen für die...

  • Page 12: Ersetzen Der Batterie

    Alte Elektrogeräte und elektronische Geräte, 3. Die Spannung der Fahrzeugbatterie ist möglicherweise einschließlich Kabel und Zubehör oder Bat- zu niedrig (unter 1 Volt), sodass sie BAT 131 nicht mit terien, müssen getrennt vom Haushaltsmüll genug Strom versorgen kann. Laden Sie die Batterie entsorgt werden.

  • Page 13: Fehlersuche Des Druckers

    Technische Daten � BAT 1�1 � 1� Technische Daten Fehlersuche des Druckers Funktion/Bereich Wert Wenn BAT 131 nicht an eine 12-Volt-Batterie mit Funktionsbereich 0 °C – 50 °C mindestens 11,5 Volt Leistung angeschlossen ist oder 32 °F – 122 °F der Papiersensor während des Druckprozesses kein...

  • Page 14: Symbols Used

    Starter System Test electricians or trained personnel under the Starter System Test Results guidance and supervision of an electrician. ¶ Charging System Test Disconnect BAT 131 from the mains before Charging System Test Results opening. Additional Test Messages Unused Battery Mode 1.1.2...

  • Page 15: User Information

    "Important notes on and safety instruc- tions for Bosch Battery Test Equipment". These instruc- tions must be carefully studied prior to start-up, connec- tion and operation of the BAT 131 and must always be BAT 131 and must always be and must always be heeded.

  • Page 16: Menu

    After export to an USB stick you can open the text-file with extension "bty" preferable with Excel. tant that the battery is good and fully charged before any further system testing. �.7 Special accessory Designation Item number Current probe 1 681 354 034 1 689 989 131 2011-09-09 Robert Bosch GmbH...

  • Page 17: Battery Test Results

    Scroll to TOP POST, SIDE POST or JUMP START POST where applicable. The BAT 131 retains the results of the last test only. When you start a new test, the last results are over- Battery assessment (refer to Section 4.4) is only written.

  • Page 18: Starter System Test

    In this case charging system test is end of the procedure. impossible. 6. Press  to print the test results or  to return to the Menu. 1 689 989 131 2011-09-09 Robert Bosch GmbH...

  • Page 19: Charging System Test Results

    In-vehicle testing. Tester has detected computer, ignition noise or parasitic drain. Make sure all vehicle loads are off including open doors and ignition switch. UNSTABLE BATTERY Out-of-vehicle. Weak battery, should be charged and retested. WIGGLE CLAMPS Clamps are not making good contact with battery terminals Robert Bosch GmbH 1 689 989 131 2011-09-09...

  • Page 20: Unused Battery Mode

    100 – 2000 the European labeling of CCA International Electrotechnical 100 – 1200 Commission Japanese Industrial Standard, 26A17 – 245H52 shown on a battery as a combinati- on of numbers and letters. 1 689 989 131 2011-09-09 Robert Bosch GmbH...

  • Page 21: Maintenance & Troubleshooting

    � 21 Maintenance & Trouble- shooting Cleaning The housing and the display of the BAT 131 may only be cleaned using soft cloths and neutral cleaning agents. Do not use any abrasive cleaners or coarse workshop cleaning rags. Service Parts / Parts Subject to Wear...

  • Page 22: Replacing The Battery

    Damage to the environment and hazards to personal health are prevented by properly disposing of BAT 131. The BAT 131 can test down to 5.5 volts when the unit’s internal batteries are not functioning. The tester dis- LOW INTERNAL AA BATTERIES, REPLACE...

  • Page 23: Troubleshooting The Printer

    Technical data Troubleshooting the Printer Function / Range Value If the BAT 131 is not connected to a 12-volt battery Function range 0 °C – 50 °C with at least 11.5 volts of power or the paper sensor 32 °F – 122 °F...
  • Page 24 électriciens qualifiés ou par des personnes Test du système de chargement formées, sous la supervision d’un électricien. ¶ Résultats du test du système de chargement 29 Avant l’ouverture, débrancher la BAT 131 du Messages de test additionnels réseau électrique. Mode batteries non utilisées �0 1.1.2...

  • Page 25: Consignes D'utilisation

    Vous trouverez toutes les consignes de sécurité dans le manuel séparé "Remarques importantes et consignes de sécurité pour Bosch Battery Test Equipment". Avant la mise en service, le raccordement et l'utilisation du BAT 131 il est impératif de lire et d'appliquer ces remarques. 2.� Utilisation prévue L'analyseur de système électrique et conductance...

  • Page 26: Menu

    Il est essentiel que la batterie soit entièrement et correctement char- �.7 Accessoires particuliers gée avant d'entreprendre tout autre test du système. Désignation Référence Pince ampèremétrique 1 681 354 034 1 689 989 131 2011-09-09 Robert Bosch GmbH...

  • Page 27: Résultats Du Test De Batterie

    2. TYPE DE BORNE (Uniquement Dans le véhicule) Faire défiler jusqu'à BORNE SUPÉRIEURE, BORNE LA- TÉRALE ou BORNE DE DÉMARRAGE le cas échéant. Le BAT 131 conserve uniquement les résultats du dernier test réalisé. Lorsque vous démarrez un Une évaluation de la batterie est effectuée unique- nouveau test, les derniers résultats sont effacés.

  • Page 28: Test Du Système De Démarrage

    Dans ce cas, il est impossible de tester le chargeur. 6. Appuyer sur  pour imprimer les résultats du test ou sur  pour retourner au Menu. 1 689 989 131 2011-09-09 Robert Bosch GmbH...

  • Page 29: Résultats Du Test Du Système De Chargement

    Assurez-vous que toutes les charges du véhicule sont éteintes, y compris les portes ouvertes et le contact. BATTERIE INSTABLE Hors véhicule. Batterie faible, doit être rechargée et retestée. ONDULATION DES PINCES Les pinces ne sont pas bien connectées aux bornes de la batterie. Robert Bosch GmbH 1 689 989 131 2011-09-09...

  • Page 30: Mode Batteries Non Utilisées

    100 – 2000 automobiles, identification européenne du CCA Commission électrotechnique 100 – 1200 internationale Norme industrielle japonaise, 26A17 – 245H52 affichée sur une batterie sous forme d'une combinaison de chiffres et de lettres. 1 689 989 131 2011-09-09 Robert Bosch GmbH...

  • Page 31: Maintenance Et Résolution Des Problèmes

    Maintenance et résolution des problèmes � BAT 1�1 � �1 Maintenance et résolution des problèmes Nettoyage Le boîtier et l'écran du BAT 131 ne peuvent être nettoyés qu'avec des chiffons doux et des détergents neutres. Ne pas utiliser des nettoyants abrasifs ou des chiffons de nettoyage rugueux d'ateliers.

  • Page 32: Substitution De La Batterie

    Il est possible de prévenir les dommages à l'environnement et les risques sanitaires en éliminant correctement le dispositif BAT 131. Le BAT 131 peut tester jusqu'à 5,5 volts lorsque les batteries internes de l'appareil ne fonctionnent pas. BATTERIES AA INTERNES...

  • Page 33: Dépannage De L'imprimante

    Caractéristiques techniques � BAT 1�1 � �� Caractéristiques Dépannage de l'imprimante techniques Si le BAT 131 n'est pas connecté à une batterie de 12 volts qui comprend au moins 11,5 volts d'énergie ou Fonction / Plage Valeur que le détecteur de papier ne détecte pas le papier dans Plage de fonction 0 °C –...
  • Page 34 ¶ Prueba del sistema de carga Antes de abrir BAT 131, separarlo de la Resultados de la prueba del sistema de carga 39 red de tensión. Mensajes de prueba adicionales 1.1.2 Símbolos en esta documentación...

  • Page 35: Indicaciones Importantes

    Si la pantalla no se enciende, véase cap. 6.6. �.5 Apagar 1. Vaya al menú principal. 2. Desconecte el BAT 131 de la batería. 3. Pulse . Si el BAT 131 está conectado a la batería, no se puede apagar. Robert Bosch GmbH 1 689 989 131 2011-09-09...

  • Page 36: Accesorios Especiales

    Es importan- te que la batería esté cargada totalmente antes de Denominación Número de pedido probar cualquier otro sistema. Pinzas de corriente 1 681 354 034 1 689 989 131 2011-09-09 Robert Bosch GmbH...

  • Page 37: Resultados De La Prueba De Batería

    Desplácese a BORNE SUPERIOR, BORNE LATERAL o BORNE ARR. A PUENTE, donde corresponda. El BAT 131 sólo retiene los resultados de la última prueba. Al iniciar una nueva prueba se sobrescriben Sólo se efectúa una valoración de la batería (véase los últimos resultados.

  • Page 38: Resultados De La Prueba Del Sistema De Arranque

    En este caso, la prueba del sistema de carga no puede efectuarse. 6. Pulse  para imprimir los resultados de la prueba o  para volver al menú. 1 689 989 131 2011-09-09 Robert Bosch GmbH...

  • Page 39: Resultados De La Prueba Del Sistema De Carga

    BATERÍA INESTABLE Fuera del vehículo. Batería poco cargada, debe ser cargada y probada. HOLGURA DE PINZAS Las pinzas no están haciendo buen contacto con los terminales de la batería. Robert Bosch GmbH 1 689 989 131 2011-09-09...

  • Page 40: Modo Bat. No Usada

    100 – 2000 Automotrices, la etiqueta europea de CCA Comisión Electrotécnica 100 – 1200 Internacional Norma Industrial Japonesa, 26A17 – 245H52 mostrada en una batería como una combinación de números y letras. 1 689 989 131 2011-09-09 Robert Bosch GmbH...

  • Page 41: Mantenimiento Y Solución De Problemas

    Mantenimiento y solución de problemas � BAT 1�1 � 41 Mantenimiento y solución de problemas Limpieza La carcasa y la pantalla del BAT 131 sólo se puede limpiar con un paño suave y detergentes neutrales. No use agentes abrasivos o trapos ásperos de limpieza del taller.

  • Page 42: Cambio De Batería

    , cambie las baterías AA. para la salud se previenen al desechar adecuadamente el BAT 131. El BAT 131 puede probar hasta 5,5 voltios cuando las baterías internas de la unidad no están funcionando. BATERÍA INTERNA BAJA. El probador muestra SUSTITUYA LAS BATERÍAS EN BREVE...

  • Page 43: Solución De Problemas De La Impresora

    Solución de problemas de la impresora Función/Ámbito Valor Si el BAT 131 no está conectado a una batería de Ámbito de función 0 °C – 50 °C 32 °F – 122 °F 12 voltios con al menos 11,5 voltios de potencia, Campo de precisión...
  • Page 44 Risultati di prova del sistema di caricamento istruite sotto la direzione e supervisione di un Messaggi supplementari di prova elettricista. ¶ Prima dell’apertura staccare BAT 131 dalla Modalità batteria non usata rete di alimentazione elettrica. Manutenzione e risoluzione dei problemi 1.1.2...

  • Page 45: Istruzioni Per L'utente

    Se il display non si accendere, vedere il cap. 6.6. �.5 Spegnimento 1. Andare al menu principale. 2. Scollegare il BAT 131 dalla batteria. 3. Premere . Se il BAT 131 è collegato alla batteria, non può esse- re spento. Robert Bosch GmbH 1 689 989 131 2011-09-09...
  • Page 46 �.7 Accessori speciali È importante che la batteria sia in buono stato e completamente carica prima di eseguire ulteriori Titolo Codice articolo prove sul sistema. Pinza amperometrica 1 681 354 034 1 689 989 131 2011-09-09 Robert Bosch GmbH...
  • Page 47 2. TIPO MORSETTO (solo nella modalità Nel veicolo) Scorrere fino a MORS. SUPERIORE, MORS. LATERALE o MORS. CAR. RAPIDA, dove applicabile. Il BAT 131 conserva i risultati solamente dell'ultima prova. Quando si avvia una nuova prova, gli ultimi Solo in caso di selezione "POLO BATTERIA IN ALTO"...
  • Page 48 In questo caso il test del sistema di ricarica è impossibile. 6. Premere  per stampare i risultati di prova o  per ritornare al menu. 1 689 989 131 2011-09-09 Robert Bosch GmbH...
  • Page 49 BATTERIA INSTABILE Prova fuori dal veicolo. Batteria quasi scarica, da sostituire e sottoporre a una nuova prova. RUOTARE LE PINZE Le pinze non hanno un buon contatto con i morsetti della batteria Robert Bosch GmbH 1 689 989 131 2011-09-09...
  • Page 50 100 – 2000 listici, il marchio europeo del CCA Commissione elettrotecnica inter- 100 – 1200 nazionale Standard industriale giapponese, 26A17 – 245H52 presente su una batteria come com- binazione di lettere e numeri. 1 689 989 131 2011-09-09 Robert Bosch GmbH...

  • Page 51: Manutenzione E Risoluzione Dei Problemi

    Manutenzione e risoluzione dei problemi Pulizia La scatola e il display del BAT 131 vanno puliti solo uti- lizzando panni morbidi e agenti pulenti neutri. Non uti- lizzare detergenti abrasivi, né panni di pulizia ruvidi. Parti soggette a manutenzione / parti...

  • Page 52: Sostituzione Della Batteria

    5. Se l'analizzatore non si accende quando si preme e si tiene premuto , sostituire le batterie AA. Il BAT 131 può testare fino a 5,5 volt (min.) quando le batterie interne dell'unità non sono in funzione. Il tester BATTERIA INTERNA ESAURITA. SOSTI- visualizza TUIRE SUBITO LE BATTERIE.

  • Page 53: Dati Tecnici

    Risoluzione dei problemi della stampante Funzione / range Valore Se il BAT 131 non è collegato a una batteria da 12 volt Range funzionamento 0 °C – 50 °C 32 °F – 122 °F con almeno 11,5 volt o se il sensore carta non indivi- Range accuratezza 0 °C –...
