10 Caractéristiques techniques
Découpe d'armoire électrique
Epaisseur de l'armoire
électrique
Boîtier de table
Boîtier de terrain
Poids
Matériaux
Eléments d'affichage
96
138+1 x 138+1 mm
2 à 40 mm, fixation selon DIN 43834
Dimensions boîtier de table :

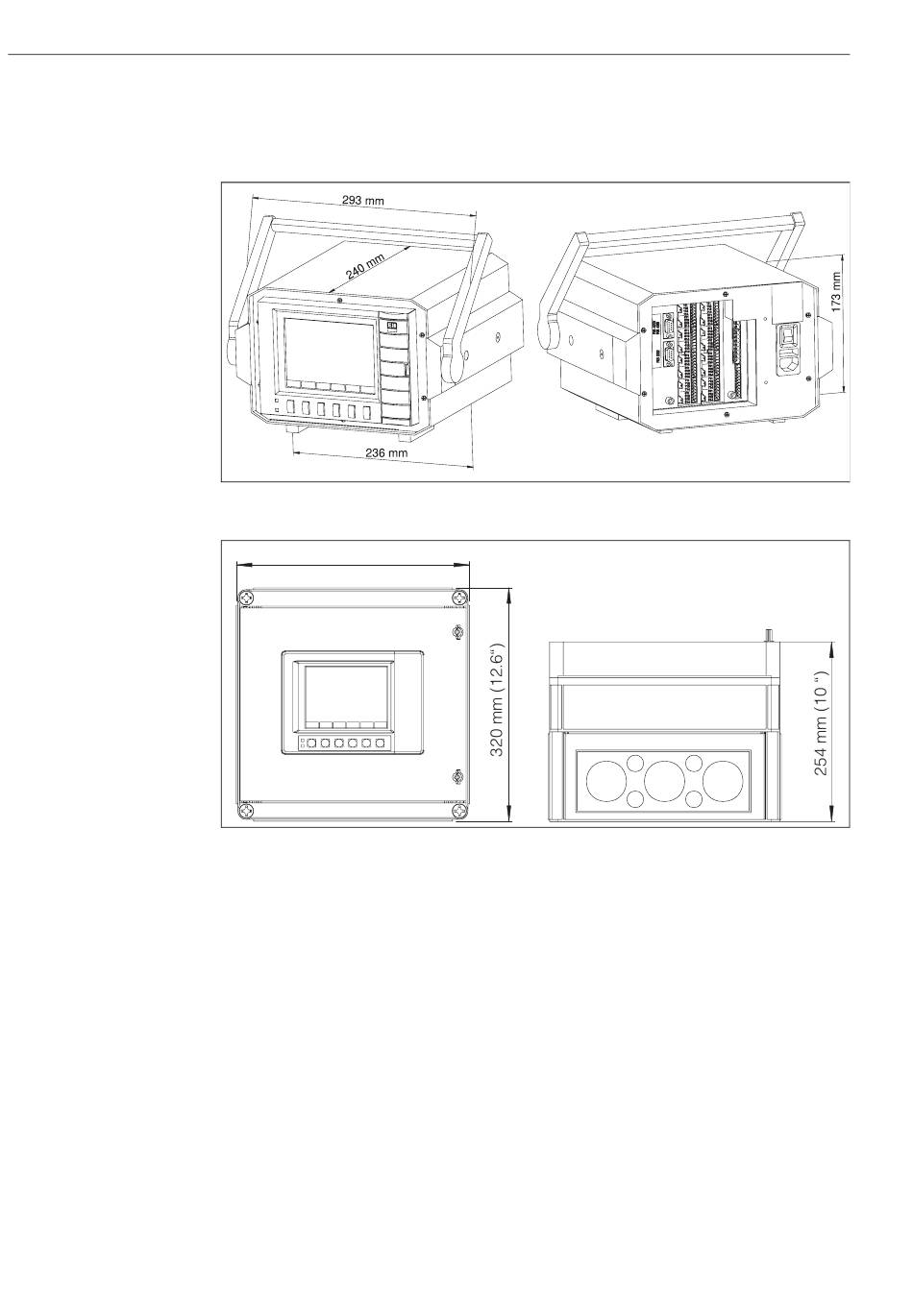

Fig. 13 : Dimensions boitier de table (indications en mm)
Dimensions boîtier de terrain IP65 :
320 mm (12.6 ")
Fig. 14 : Dimensions boitier de terrain (indications en mm)
avec face avant en inox ou en fonte moulée : env. 3,5 kg
monté en boîtier de table : env. 6,4 kg
Châssis en acier inox
Version en fonte moulée : Cadre frontal/porte en fonte moulée, chromé mat (couleur identique
RAL 9006), fenêtre en verre protecteur devant l'affichage
Version inox : Cadre frontal en inox, fenêtre en polycarbonate devant l'affichage
10.8 Eléments d'affichage et de commande
Affichage :
affichage graphique couleurs STN, diagonale écran 145 mm (5,7"), 76.800 points (320 x 240 Pixel)
Types de représentations :
courbes/tracés, courbes en zones, bargraph, affichage digital, liste d'événements / journal des
vérifications (seuils / coupures d'alimentation), indication d'état, historique sous forme de courbes
avec affichage des valeurs de mesure digitales, date et heure; Exploitation du signal (min., max.
moyennes, quantités, temps) marquage de voie par les couleurs et désignation du point de mesure
en texte clair
