MemoGraph S
Forme, dimensions
Profondeur de montage
Endress+Hauser
10.7

Construction

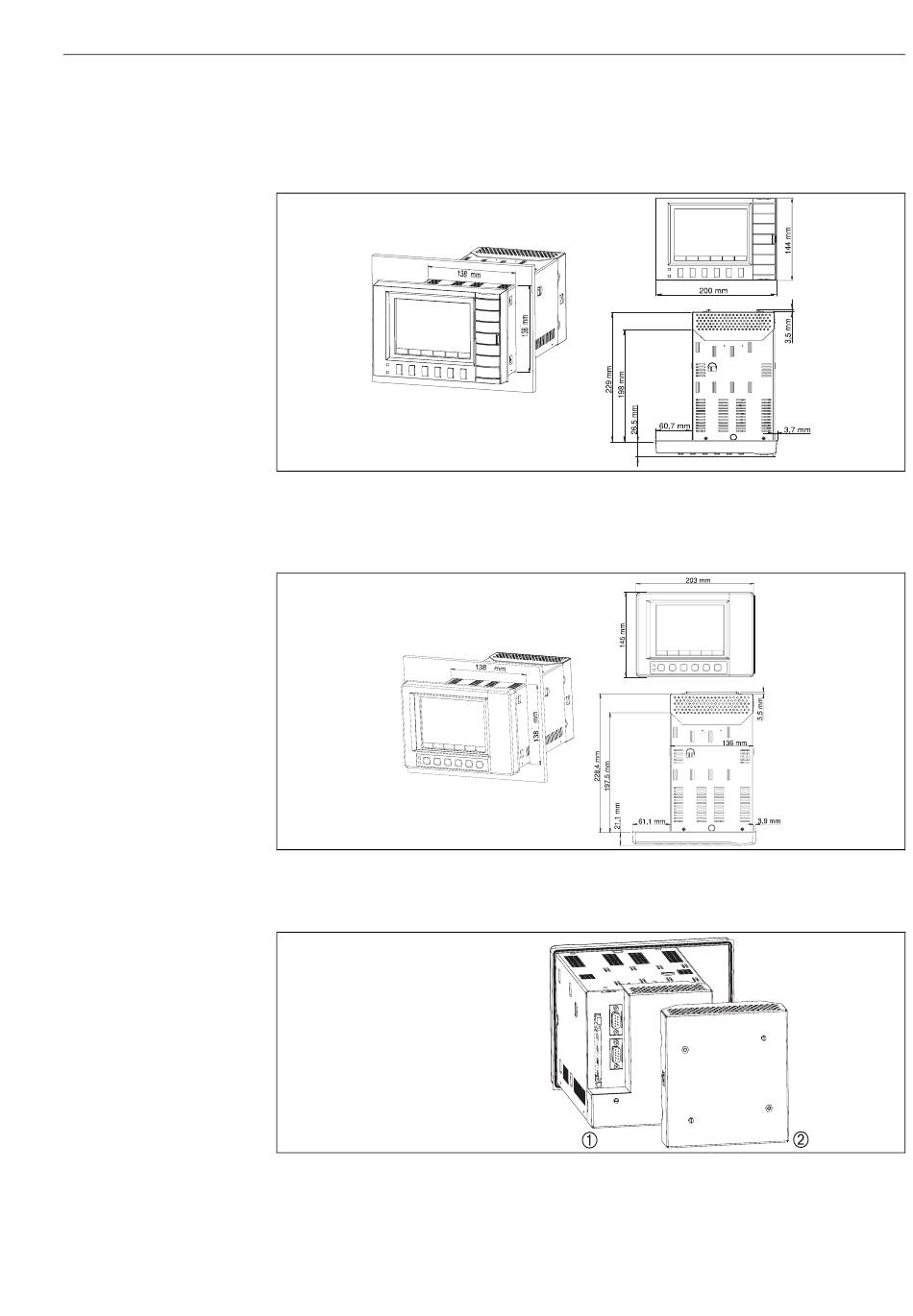

Dimensions montage en armoire de la version avec face avant en fonte moulée avec porte
IP 54 et couvercle arrière ou pour les bornes, ATA-Flash en face avant :
Fig. 10 : Dimensions montage en armoire de la version avec face avant en fonte moulée
Dimensions montage en armoire électrique pour la version avec face avant en inox IP 65
et face arrière ou couvercle de bornes, carte ATA-Flash à l'arrière :
Fig. 11 : Montage en armoire de la version avec face avant en inox
Vue du couvercle des bornes (1) ou de la face arrière (2) :
Remarque :
Le lecteur ATA-Flash est monté en
face arrière uniquement pour la
version avec face avant inox IP65.
Fig. 12 : Couvercle pour bornes ou face arrière
env. 211 mm y compris bornes de raccordement (sans couvercle pour face arrière ou pour les
bornes)
env. 232 mm (avec couvercle pour face arrière ou pour les bornes)
10 Caractéristiques techniques
95
