4.3 Raccordement d'un appareil à Ethernet (TCP/IP)
En principe tous les appareils munis d'une interface Ethernet interne peuvent être intégrés dans un
réseau PC (TCP/IP Ethernet).
L'accès à un appareil peut être réalisé par chaque PC du réseau à l'aide d'un logiciel PC. L'installa-
tion d'un driver sur le PC n'est pas nécessaire étant donné que le logiciel a immédiatement accès à
Ethernet.
L'entrée des paramètres systèmes "Adresse IP", "Subnetmask" et "Gateway" se fait directement sur
l'appareil.
Les modifications des paramètres système sont activées seulement après être sorti du Setup et avoir
activé les réglages. L'appareil fonctionne alors avec les nouveaux réglages.
Remarque !
Il n'est pas possible que plusieurs Clients (PC) communiquent simultanément avec un serveur
(appareil). Si un second Client (PC) essaie d'établir une liaison, on obtient un message erreur.
4.3.1

Raccordement Ethernet

Pour le raccordement au réseau on dispose d'un raccord compatible IEEE 802.3 sur un connecteur
blindé RJ45 au dos de l'appareil. Par ce biais il est possible de relier l'appareil à un hub ou un switch.
L'occupation correspond à celle d'une interface MDI normée (AT&T258), si bien que l'on peut
utiliser un câble 1:1 d'une longueur maximale de 100 mètres.

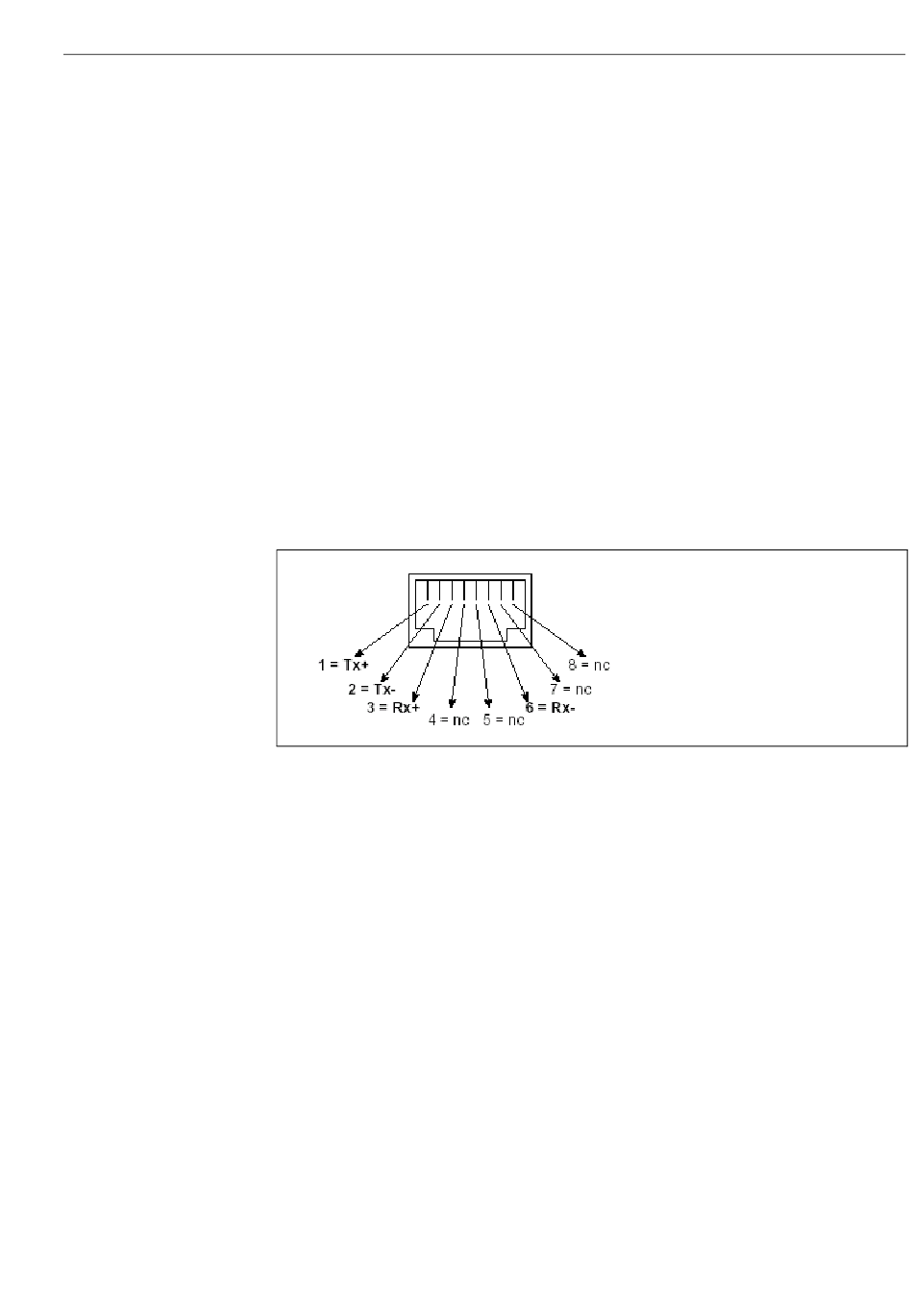

Fig. 5 : Prise RJ45 (occupation AT&T256)
Signification des DEL
A côté du raccordement Ethernet se trouvent trois diodes qui renseignent sur l'état de l'interface
Ethernet.
DEL jaune : clignote irrégulièrement lorsque l'appareil émet des données; autrement elle est allumée
en permanence.
DEL verte : clignote irrégulièrement lorsque l'appareil reçoit des données; autrement elle est
allumée en permanence.
DEL rouge : est allumée lorsque l'appareil est relié à un réseau. Si cette DEL n'est pas allumée,
aucune communication n'est possible.
Les standards suivants sont supportés :
10BaseT, 10 MBit/s
Les appareils fonctionnent conformément au standard 10BaseT avec 10MBit/s. L'intégration dans
un réseau 100BaseTx est également possible par le biais d'un hub ou d'un switch. Un tel composant
s'adapte automatiquement à la vitesse de transmission supportée par l'appareil final.
