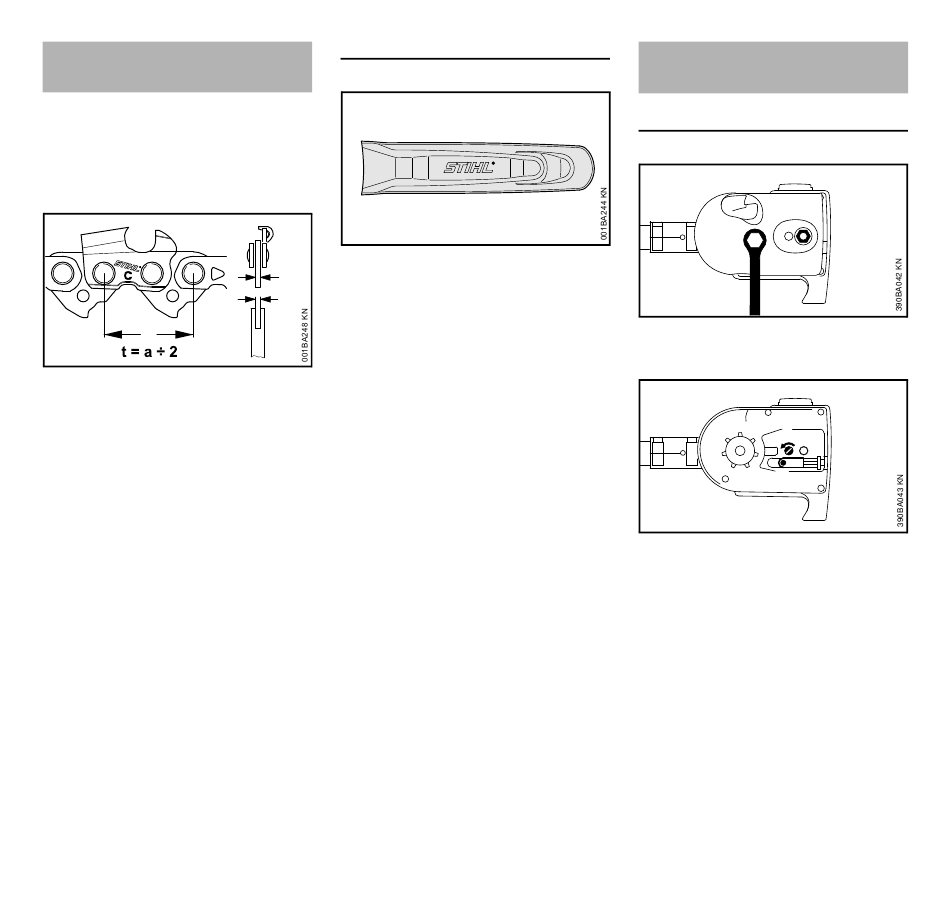

Schneidgarnitur

Sägekette, Führungsschiene und
Kettenrad bilden die Schneidgarnitur.
Die im Lieferumfang enthaltene
Schneidgarnitur ist optimal auf den
Hoch-Entaster abgestimmt.
1
a
Teilung (t) der Sägekette (1), des
–
Kettenrades und des Umlenksterns
der Rollomatic Führungsschiene
müssen übereinstimmen
Treibglieddicke (2) der
–
Sägekette (1) muss auf die
Nutbreite der Führungsschiene (3)
abgestimmt sein
Bei Paarung von Komponenten, die
nicht zueinander passen, kann die
Schneidgarnitur bereits nach kurzer
Betriebszeit irreparabel beschädigt
werden.
HT 100, HT 101, HT 130, HT 131
Kettenschutz
2
Im Lieferumfang ist ein zur
Schneidgarnitur passender
Kettenschutz enthalten.
3
Werden Führungsschienen an einem
Hoch-Entaster verwendet, muss immer
ein passender Kettenschutz verwendet
werden, der die komplette
Führungsschiene abdeckt.
Am Kettenschutz ist seitlich die Länge
der dazu passenden Führungsschienen
eingeprägt.
Führungsschiene und
Sägekette montieren
Kettenraddeckel abbauen
Mutter abdrehen und Deckel
N
abnehmen
1
2
Schraube (1) nach links drehen bis
N
der Spannschieber (2) links an der
Gehäuseaussparung anliegt, dann
5 Umdrehungen zurückdrehen
