Maintenance
3.
4.
5
6.
13542F/5
ACTION

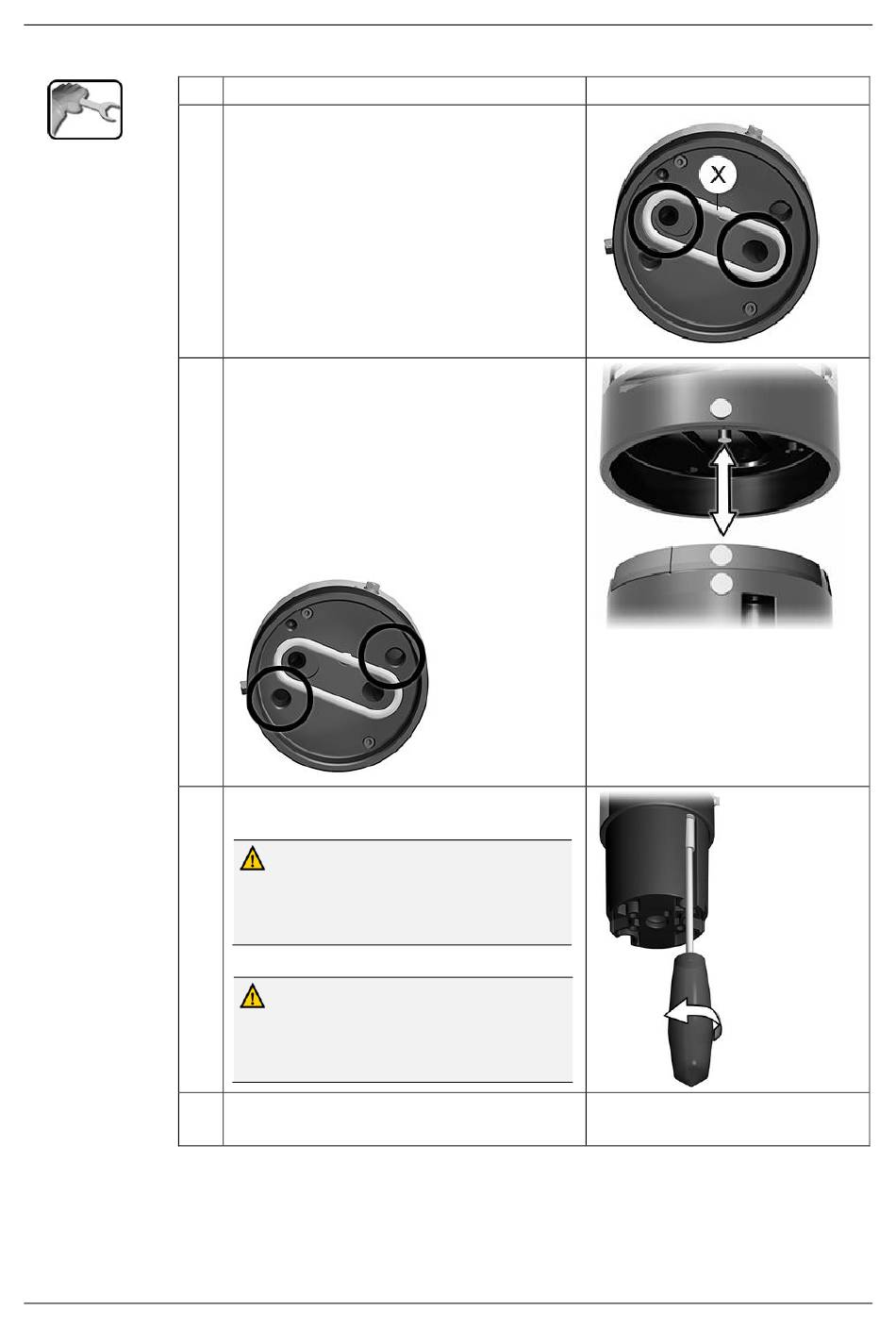

Nettoyer la lentille et les fenêtres du support
de la partie optique à l'aide d'une tige ouatée
imbibée d'éthanol (cercles).
Le support de la partie optique se trouve dans
la partie électronique (Figure 31, pos. 1).
Examiner le joint (X) du support optique et le
remplacer si nécessaire. Les numéros d'article
se trouvent en Chapitre 15.
Réunir le boitier de la cellule de mesure et la
partie électronique.
La pointe dans le support optique (flèche)
doit se trouver en face du perçage et les deux
points blancs alignés l'un sur l'autre.
En cas de présence de chauffages d'air
(Figure 31, pos. 3) ils doivent être alignés sur
les perçages dans le support optique (cercles,
image ci-dessous).
Fixer le boitier de la cellule de mesure sur la
partie électronique par les deux vis.
Eviter de serrer les vis trop fortement,
elles pourraitent abimer les pas de vis. Le
couple de serrage ne doit pas dépasser
1 Nm.
Graisser les vis de fixation avant de les
insérer pour éviter des soudures à froid. (La
graisse Molykote 1000 a fait ses preuves
dans cet emploi).
Le photomètre est désormais prêt à mesurer
et peut être fixé à son emplacement.
Mode d'emploi FireGuard 2
INFO COMPL./ IMAGES
71
