Montage entrevoutes du FireGuard 2
Dommages au photomètre en cas d'incendie par un mauvais choix de l'emplace-
ment.
En cas d'installation du photomètre dans le canal d'évacuation, il peut être endommagé
en cas d'incendie par les températures élevées.
PRUDENCE!
▪
Voici les conditions à respecter pour le montage entrevoutes:
▪
▪
▪
▪
▪

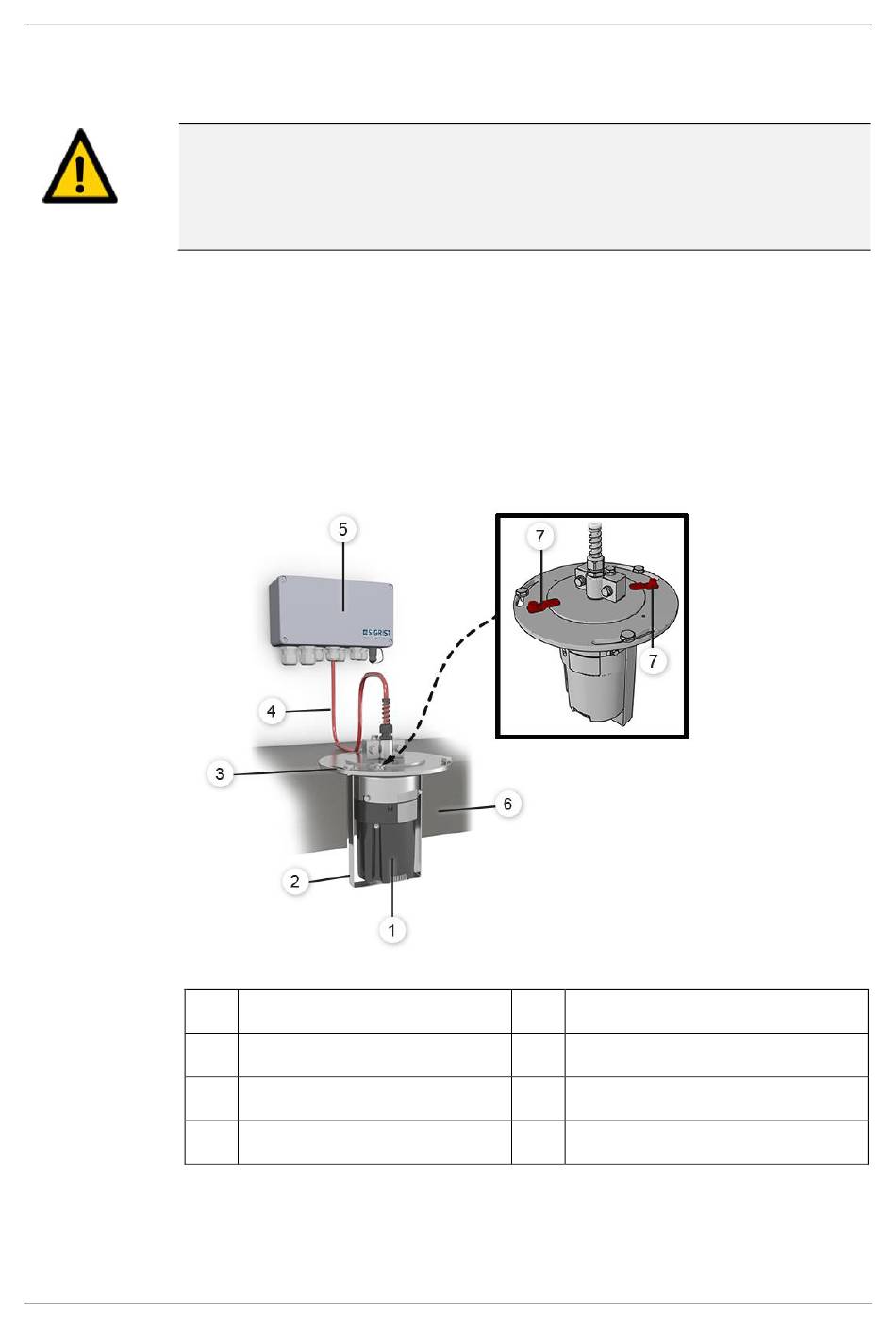

Figure 8: montage entrevoutes
22
Le montage entrevoutes n'a de sens uniquement dans le canal d'alimentation.
Le photomètre doit être pré-monté en usine dans le dispositif prévu pour le montage
entrevoute.
L'évidement pour le passage de l'appareil doit être prévu selon le plan FIREGUARD_Z-
MB.
Les perçages pour la fixation du support de l'appareil doivent exister selon le plan
FIREGUARD_Z-MB.
Le photomètre doit sortir de la voute du tunnel d'au moins 6.5 cm.
La longueur de la retenue antichute doit être adaptée préalablement en usine à l'épais-
seur de la voute.
Photomètre (détecteur de fumée)
Support de fixation
Boite de connexion SIPORT 2
Languettes de fixation
Protection antichute
Câble de liaison
Voute avec évidement
Montage
13542F/5
