Montage
Procéder au montage comme suit:
1.
2.
3.
13542F/5
ACTION

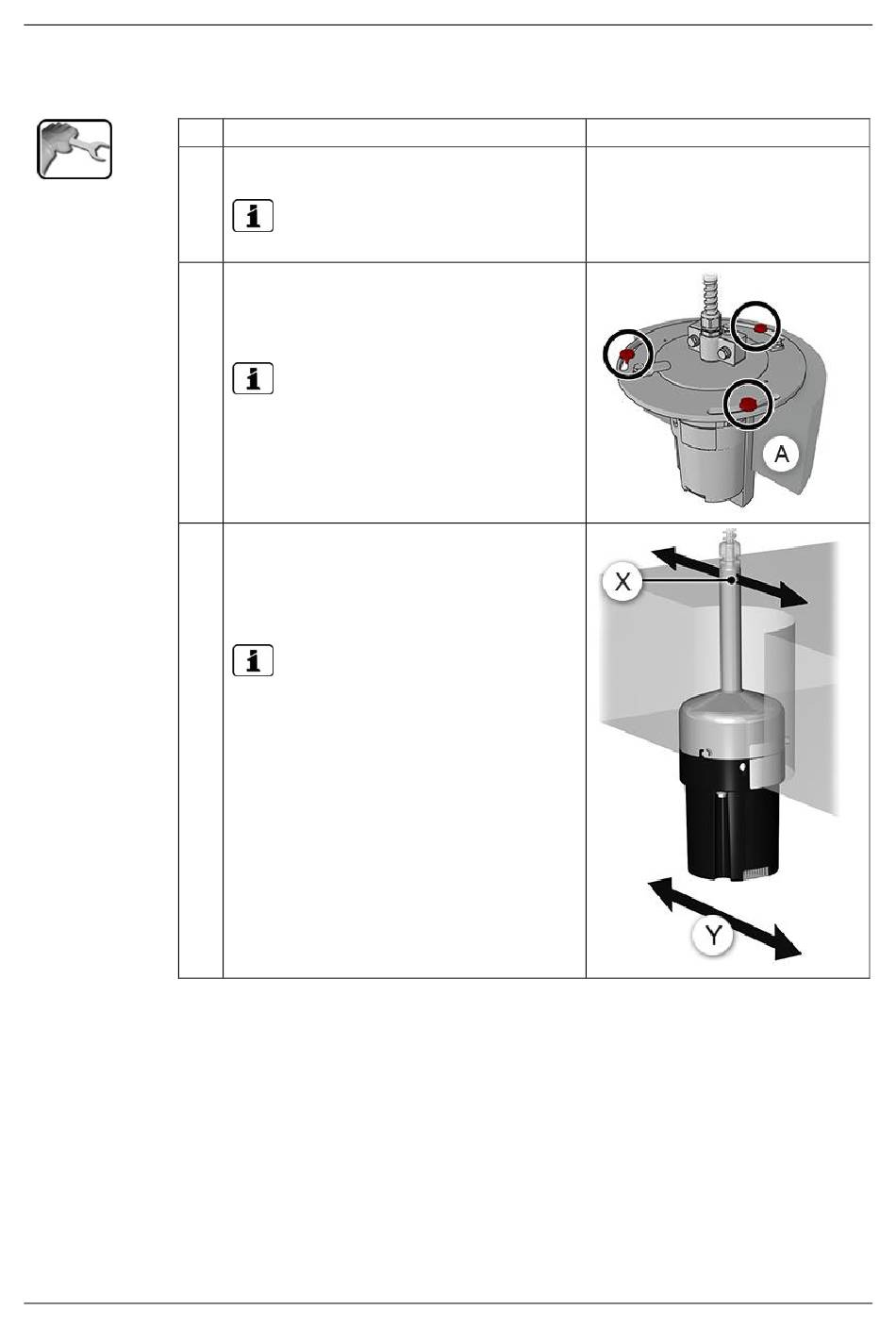

Positionner l'ensemble complet dans l'évide-
ment de la voute.
Le dispositif de montage est fourni avec
le FireGuard 2 incorporé.
Fixer le dispositif de montage avec le Fire-
Guard 2 pré-monté sur le support de fixation
(Figure 8, pos. 3) à l'aide des trois vis(cercles).
A: voute du tunnel
Les perçages pour la fixation du sup-
port doivent exister.
Orienter le photomètre comme suit:
1. Libérer les deux languettes de fixation
(Figure 8, pos. 7).
2. Ajuster la position du photomètre sur l'axe
de la circulation.
La marque (X) doit être alignée sur la
direction du flux d'air (Y) dans le tunnel.
3. Bloquer les deux languettes de fixation
(Figure 8, pos. 7).
Mode d'emploi FireGuard 2
INFO COMPL./ IMAGES
23
