Distances et sections correspondantes des câbles
La distance maximum (X) entre le photomètre et la boite de connexion est limitée. Elle dé-
pend de la section du câble et la présence éventuelle d'un chauffage de l'air. Les câbles
doivent être blindés.

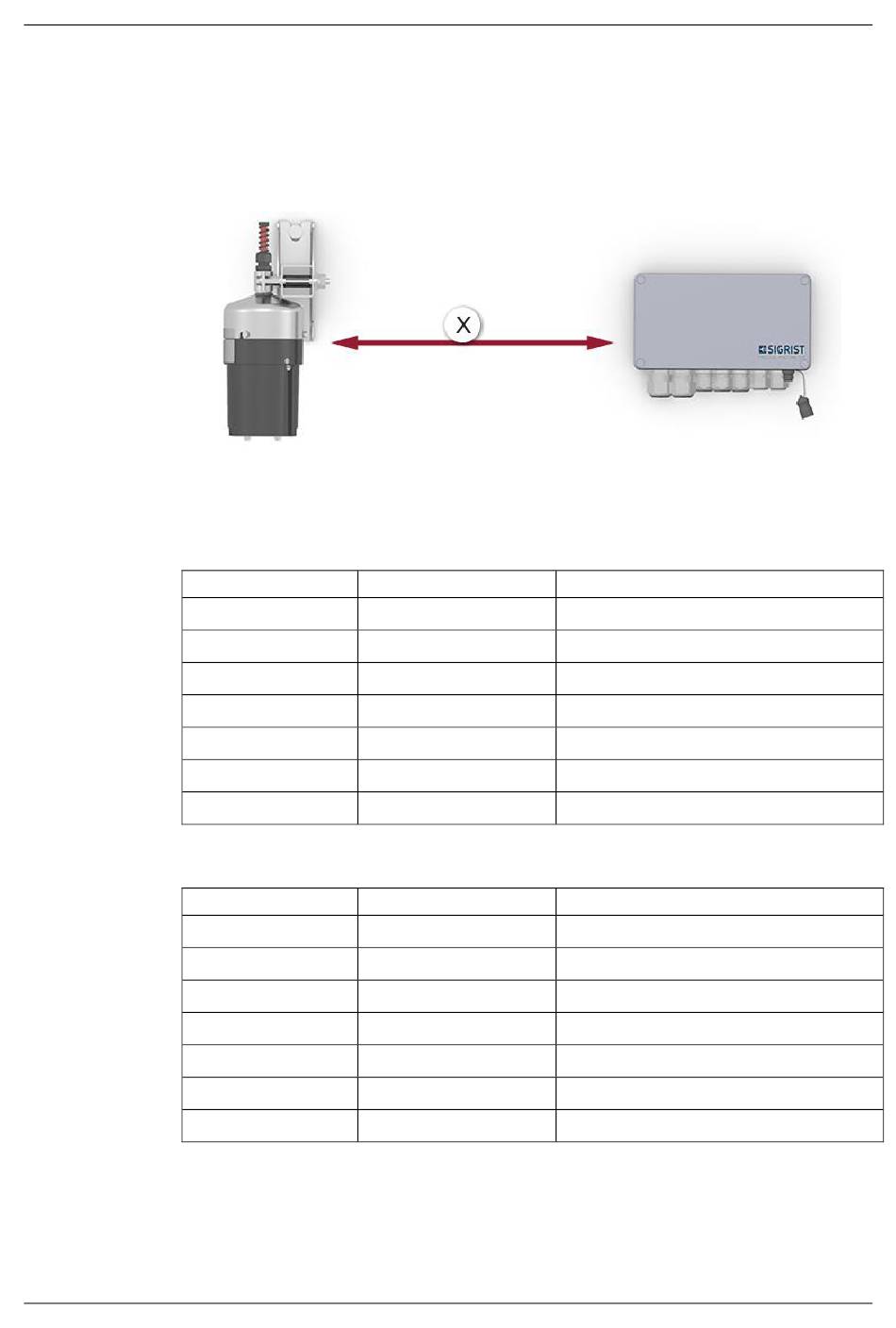

Figure 9: disposition des composants avec boite de connexion SIPORT 2
Section du câble sans chauffage d'air:
Section câble [mm
0.25
0.34
0.41
0.50
0.75
1.00
1.50
Section du câble avec chauffage d'air:
Section câble [mm
0.25
0.34
0.41
0.50
0.75
1.00
1.50
24
2
] Longueur max. (X) [m] Informations complémentaires
90
120
160
180
270
350
500
2
] Longueur max. (X) [m] Informations complémentaires
25
35
45
50
75
100
140
Standard de liaison avec SICON
Standard de liaison avec SIPORT 2
Standard de liaison avec SICON
Standard de liaison avec SIPORT 2
