Mode d'emploi FireGuard 2
5.5
Profinet IO: vue d'ensemble et installation
▪
▪
▪
▪
▪

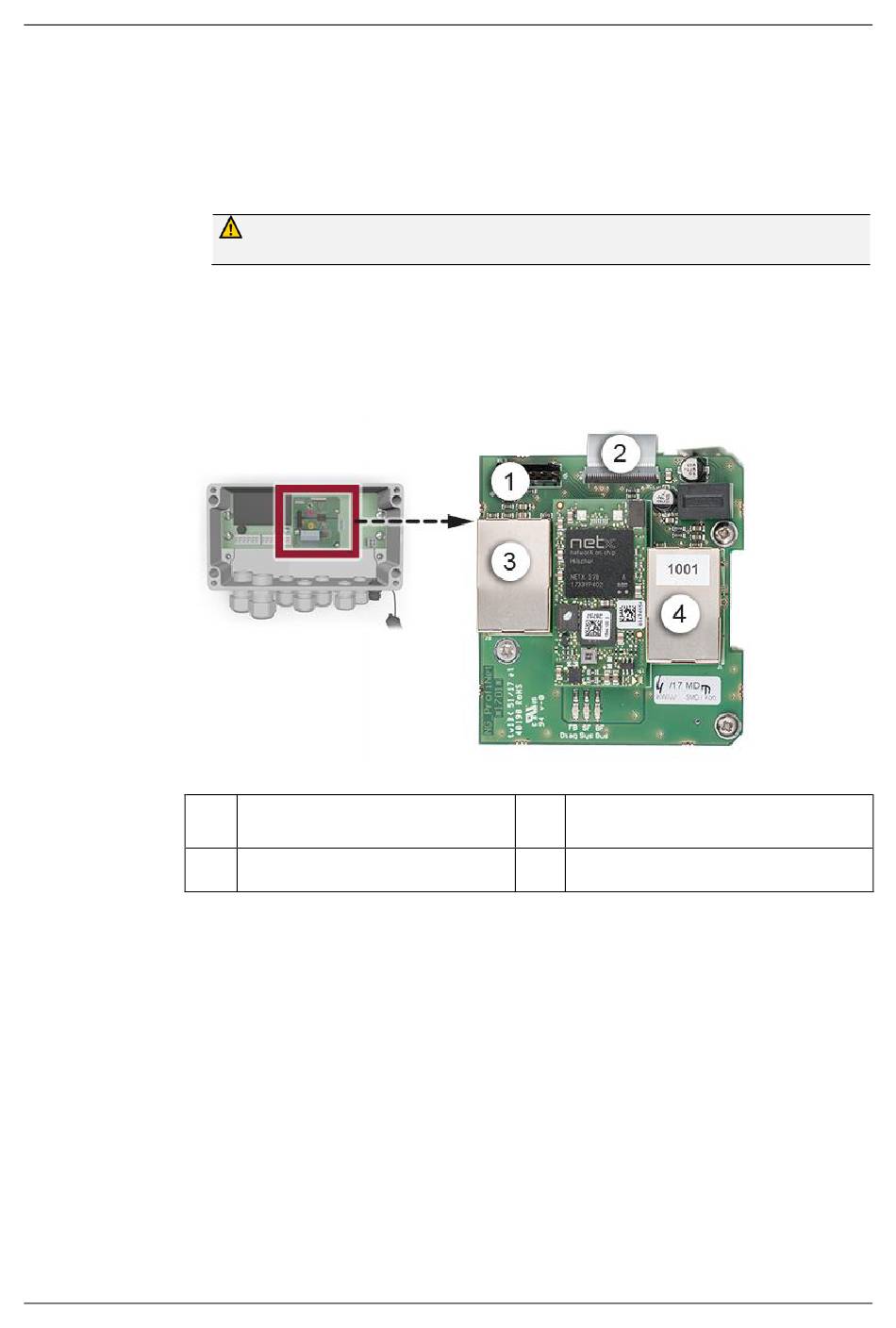

Figure 13: vue du module Profinet IO dans le SIPORT 2
30
Pour le branchement au Profinet IO, le module IO doit être intégré dans le SIPORT 2.
Le module dispose d'un commutateur interne et propose deux ports Ethernet.
Le raccordement du câble se fait directement par la fiche RJ45 du module Profinet-IO
dans l'appareil ou par une fiche externe M12.
Pour le raccordement direct aux fiches RJ45 il faut utiliser impérativement des
fiches plates et courtes.
Au menu Interf.numér.\ Général, le type de module doit être réglé sur Profinet IO
et le lieu de module sur SIPORT 2.
Au menu Interf.numér.\ Profinet sont affichés le numéro de station, l'adresse MAC et
l'état de liaison. De plus, on peut définir si les données doivent être lues seulement ou
lues et écrites.
Interface bus (circuit imprimé de
raccordement) pour Profinet IO
Port Ethernet 1
Fiche de raccordement vers le circuit
SIPORT 2
Port Ethernet 2
Installation électrique
13542F/5
