Mode d'emploi FireGuard 2
5.8
Branchement du boîtier de liaison en option
Le photomètre est relié à la boîtier de liaison par la fiche (1). La boîtier de liaison dispose
d'une connexion avec l'unité de commande portable SICON-C (2) qui permet des interven-
tions de maintenance directement auprès du photomètre. La liaison vers le système de com-
mande passe par les deux presse-étoupes (4).

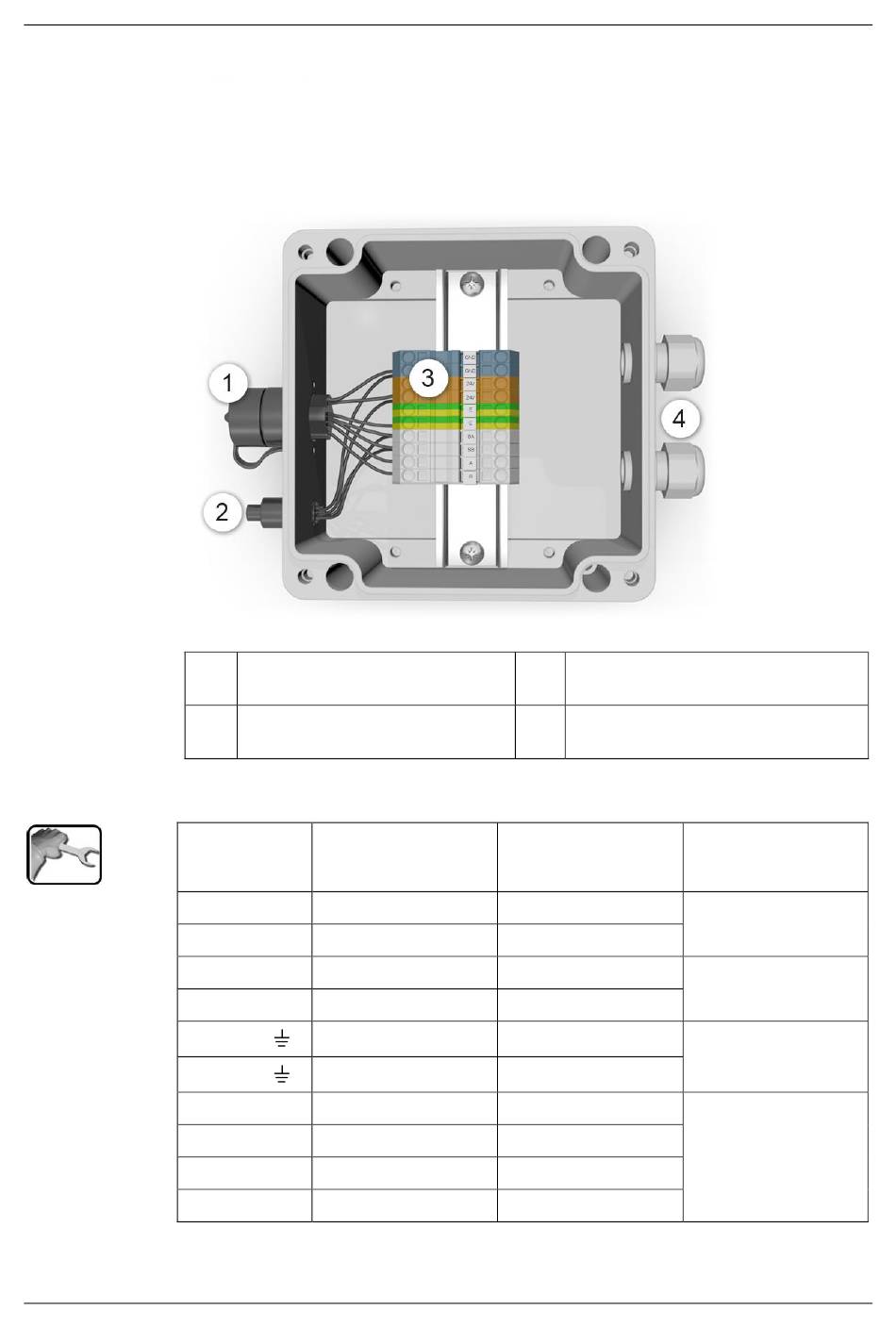

Figure 16: vue de la boîtier de liaison ouverte
Etablir les branchements électriques dans la boîtier de liaison comme suit:
DESIGNATION
BORNES
GND
GND
24V
24V
E, ground /
E, ground /
SA
SB
A
B
34
Prise de branchement du photo-
mètre
Bornier (section câble: 0.08 .. 1.5
2
mm
)
COULEUR CABLE
(SIGRIST) 8 BRINS
AVEC SIPORT 2
Noir
Blanc
Vert
Brun
−
−
Bleu
Rouge
Gris
Jaune
Connexion du SICON-C
Deux presse-étoupes 8 .. 13 mm
COULEUR CABLE
(SIGRIST) 4 BRINS
AVEC SICON
Bleu
−
Rouge
−
Blindage
−
Gris
Jaune
−
−
Installation électrique
REMARQUES
Sont liées entre elles
Sont liées entre elles
13542F/5
