Modbus RTU avec Repeater: vue d'ensemble et installa-
tion
▪
▪
▪
▪
▪
▪
▪
▪

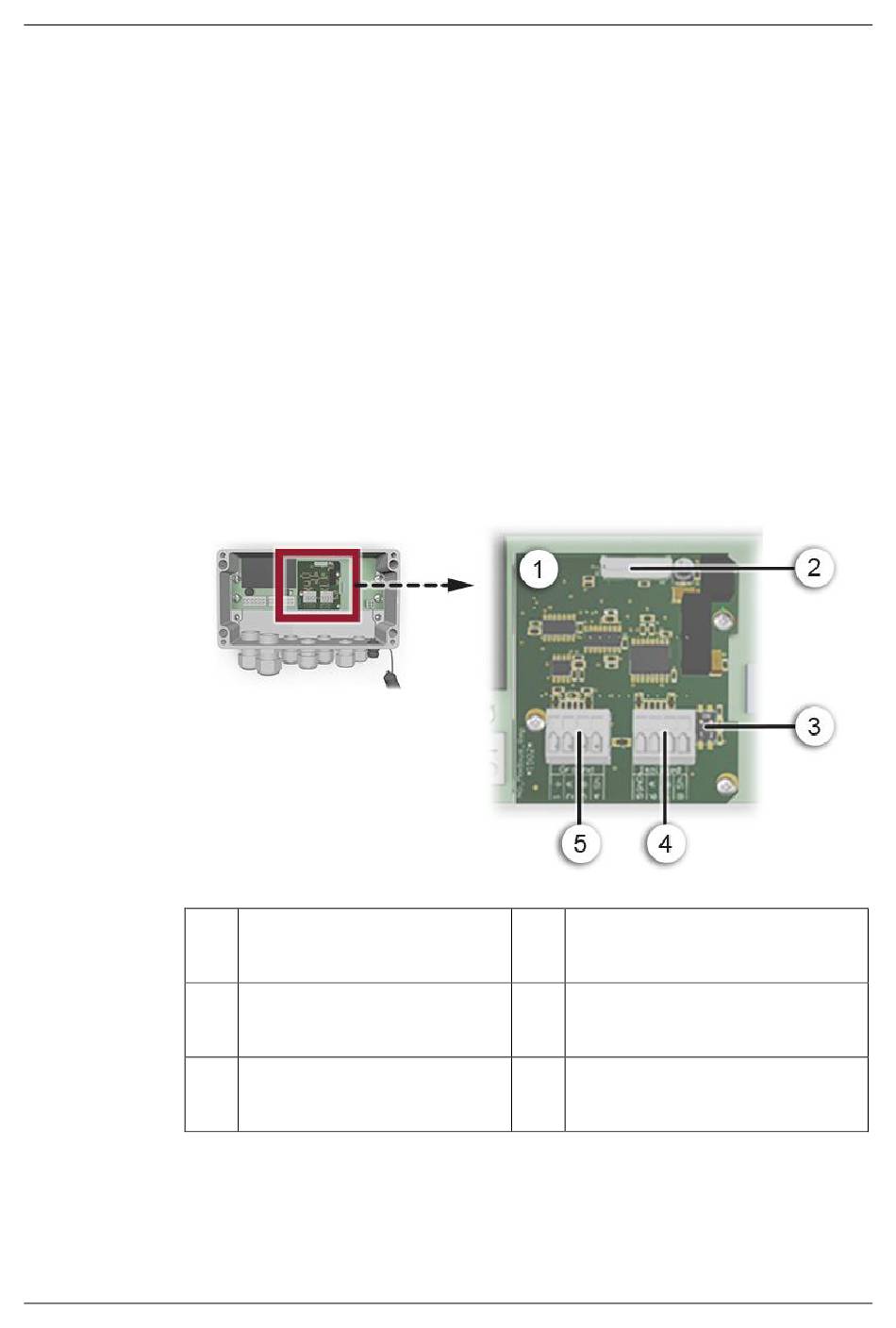

Figure 14: vue du module Modbus RTU dans le SIPORT 2
13542F/5
Le module Modbus doit être présent dans le SIPORT 2.
Dans le menu Digi.interf. \ General il faut sélectionner Modbus comme Module type
et SIPORT 2 comme Module location.
Le fonctionnement du Modbus est conditionné par le réglage correct des paramètres
Bus au menu Interf.numér. \ Modbus. Si on modifie les paramètres, les fonctions ne
deviennent actives qu'après un redémarrage.
Si le photomètre se trouve en fin de boucle, le commutateur DIL S2/1 sur le module de
connexion doit être en position active ON (Figure 14Fehler! Verweisquelle konnte
nicht gefunden werden., pos. 3).
L'adressage de l'interface Modbus RTU est décrit en Chapitre 8.7.
Comme master Modbus on peut utiliser soit une unité de commande SICON M ou une
commande individuelle.
Utiliser un câble torsadé par paires et blindé (SF/UTP). Impédance 120 ±20 Ohm, capa-
cité linéique < 60 pF/m.
Dans le but d'éviter des courants compensateurs dans le blindage, le branchement isolé
du blindage est relié à la terre via un condensateur.
Interface Bus (circuit imprimé de
connexion) pour Modbus RTU
avec Repeater
Commutateurs DIL des résis-
tances de fin de boucle. Les deux
doivent être en position ON
Bornier Modbus RTU. Relié à la
terre. (section câble: 0.08 ..
2
1.5 mm
)
Mode d'emploi FireGuard 2
Fiche de connexion vers le circuit im-
primé SIPORT 2
Bornier Modbus RTU. A séparation
galvanique. (section câble: 0.08 ..
2
1.5 mm
)
