Installation électrique
5.2
Branchement du SIPORT 2
Tension à danger de mort en cas de détachement accidentel de conducteurs sous
tension:
La dimension des presse-étoupes doit être adaptée au diamètre des câbles. Les dimensions
suivantes sont à disposition:
DANGER!
2 x 8 .. 17 mm
3 x 8 .. 13 mm
2 x 5 .. 10 mm

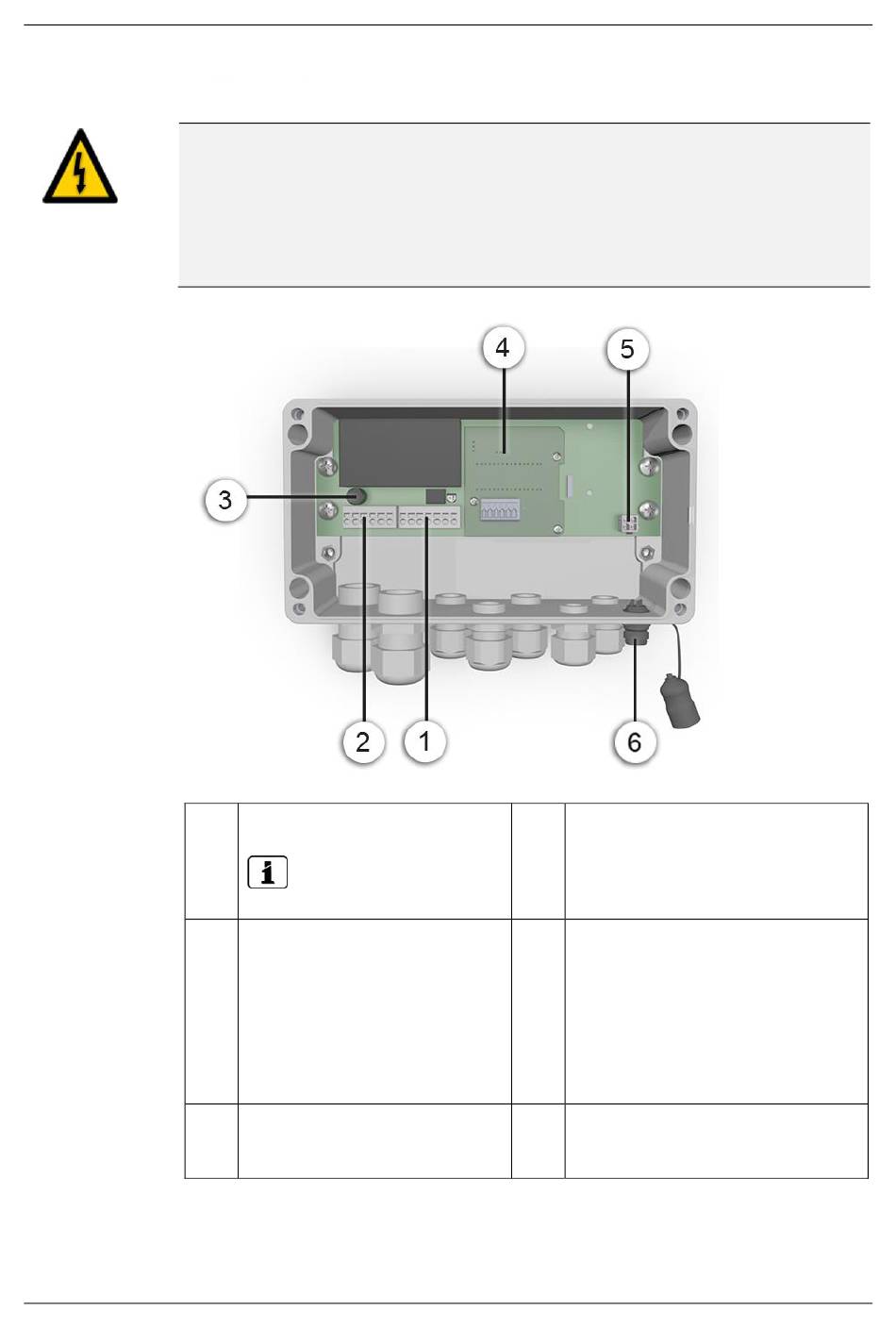

Figure 11: vue du SIPORT 2 ouvert
13542F/5
Raccordement du photomètre
(section câble: 0.2 .. 4.0 mm
Version à fiche de raccorde-
ment en option
Fusibles fins
(Microfuse 250V 2AT RM5)
Raccordement de l'unité de com-
mande manuelle pour SIPORT 2
sans boitier
Raccordement de l'alimentation élec-
2
)
trique
(section câble: 0.2 .. 4.0 mm
Le SIPORT 2 est toujours équipé d'un
des modules d'interface suivants:
▪
Profibus DP
▪
Modbus RTU
▪
StromRel
▪
Profinet IO
(section câble: 0.08 .. 1.5 mm
Raccordement de l'unité de com-
mande manuelle pour SIPORT 2 avec
boitier
Mode d'emploi FireGuard 2
2
)
2
)
27
