Mode d'emploi FireGuard 2
7.9
Affichages en service mesure

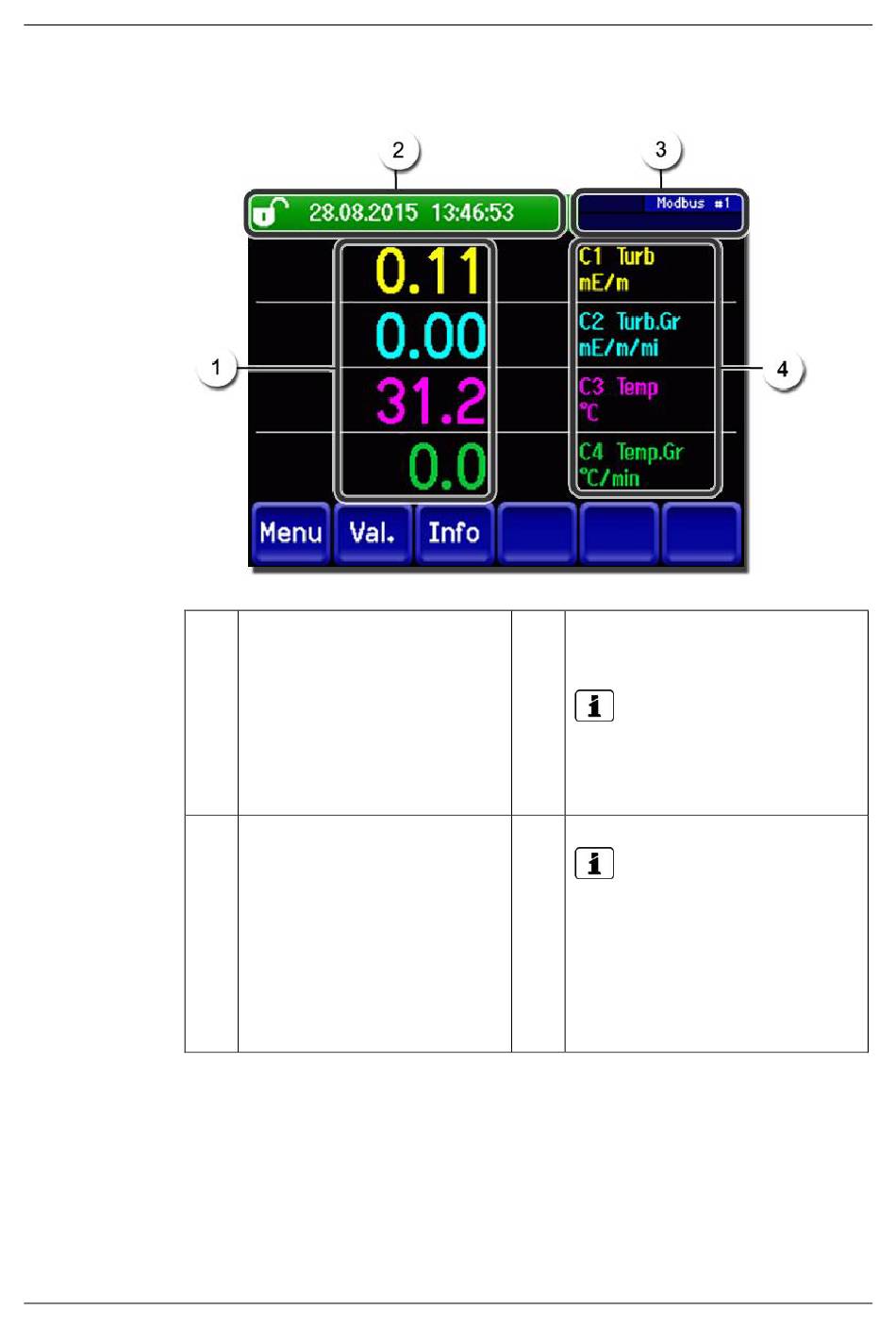

Figure 23: affichages en service mesure
42
Valeur(s) de mesure
Des valeurs supérieures au maxi-
mum de l'étendue de mesure ne
sont pas affichées, mais rempla-
cées par **** .
Indications d'interface
En haut: état du Modbus ou de
Profibus
En bas: état WLAN avec
adresse IP
Code couleur:
Noir: non actif, absent
Bleu: activé en mode repos
Vert: actif
Rouge: défaut
Ligne d'état
En service mesure, la ligne d'état est
en vert et affiche la date et l'heure.
Si un dérangement se produit,
le message d'avertissement ou d'er-
reur s'affiche et la ligne d'état passe à
l'orange ou au rouge ou en cas de
dépassement de seuilles en blanc.
Désignation canaux et unités
Les désignations dans l'image
sont des exemples et peuvent être
adaptées individuellement.
Commande
13542F/5
