Mode d'emploi FireGuard 2
4
Montage
Chute du photomètre sur la chaussée à cause d'installation incorrecte.
Respecter les points suivants lors du montage des appareils:
▪
PRUDENCE!
▪
4.1
Montage du FireGuard 2, généralités

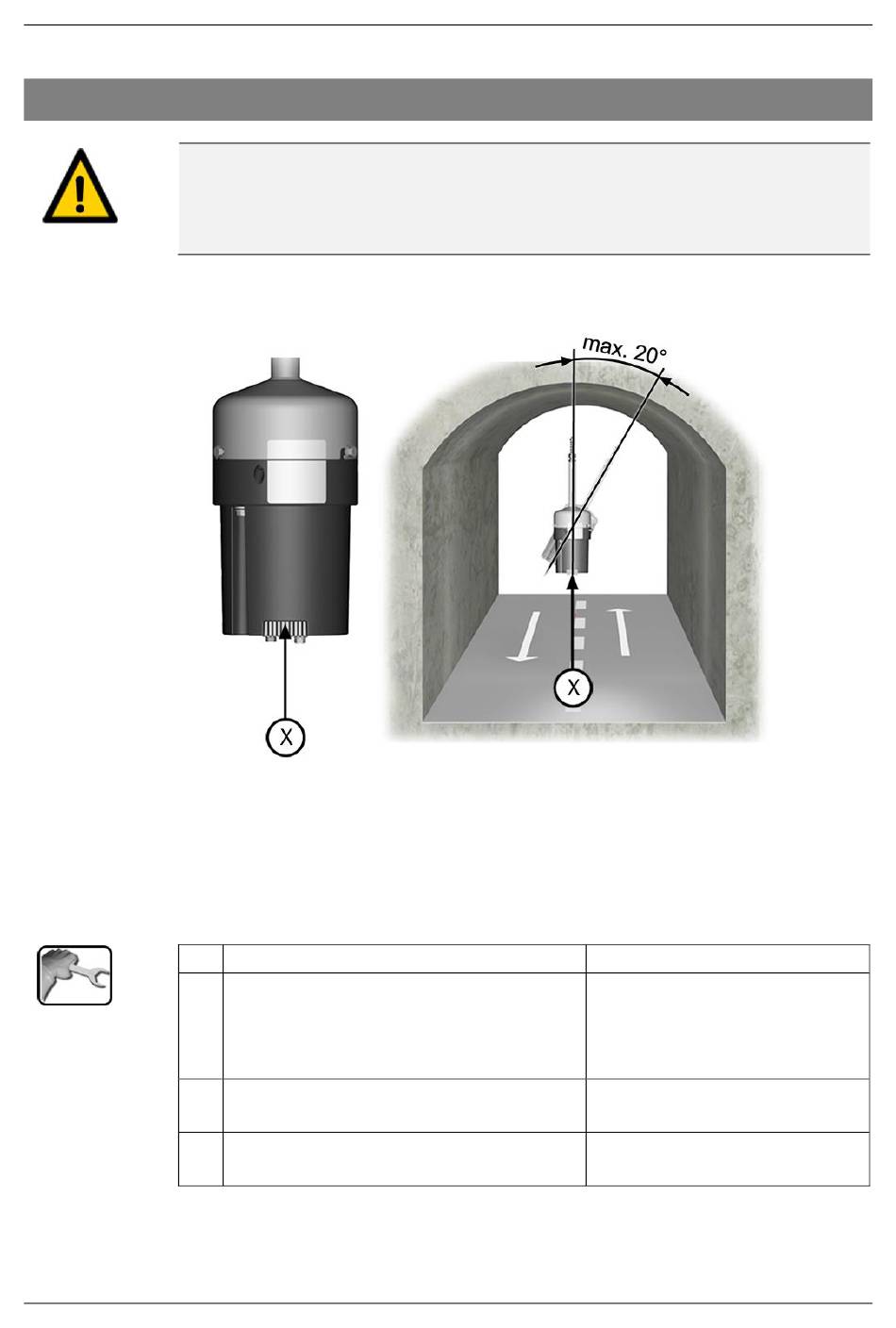

Figure 6: position de montage dans le flux d'air
▪
▪
Montage dans l'ordre suivant:
1.
2.
3.
20
Utiliser des vis d'un diamètre d'au moins M8 pour fixer le photomètre.
La qualité du matériel des vis doit correspondre aux directives d'installation locales.
L'ouverture de prélèvement d'air (X) doit être positionnée dans l'axe de la circulation du
trafic.
L'inclinaison latérale ne doit pas dépasser 20°.
ACTION
Installer le photomètre à son lieu de mesure.
▪
Montage par support à angle variable
0 .. 90° selon Chapitre 4.2.
▪
Montage entrevoute selon Chapitre 4.3.
Installer la boite de connexion SIPORT 2 selon
Chapitre 4.6.
Procéder à l'installation électrique selon Cha-
pitre 5.
INFO COMPL./ IMAGES
Montage
13542F/5
