ACTION

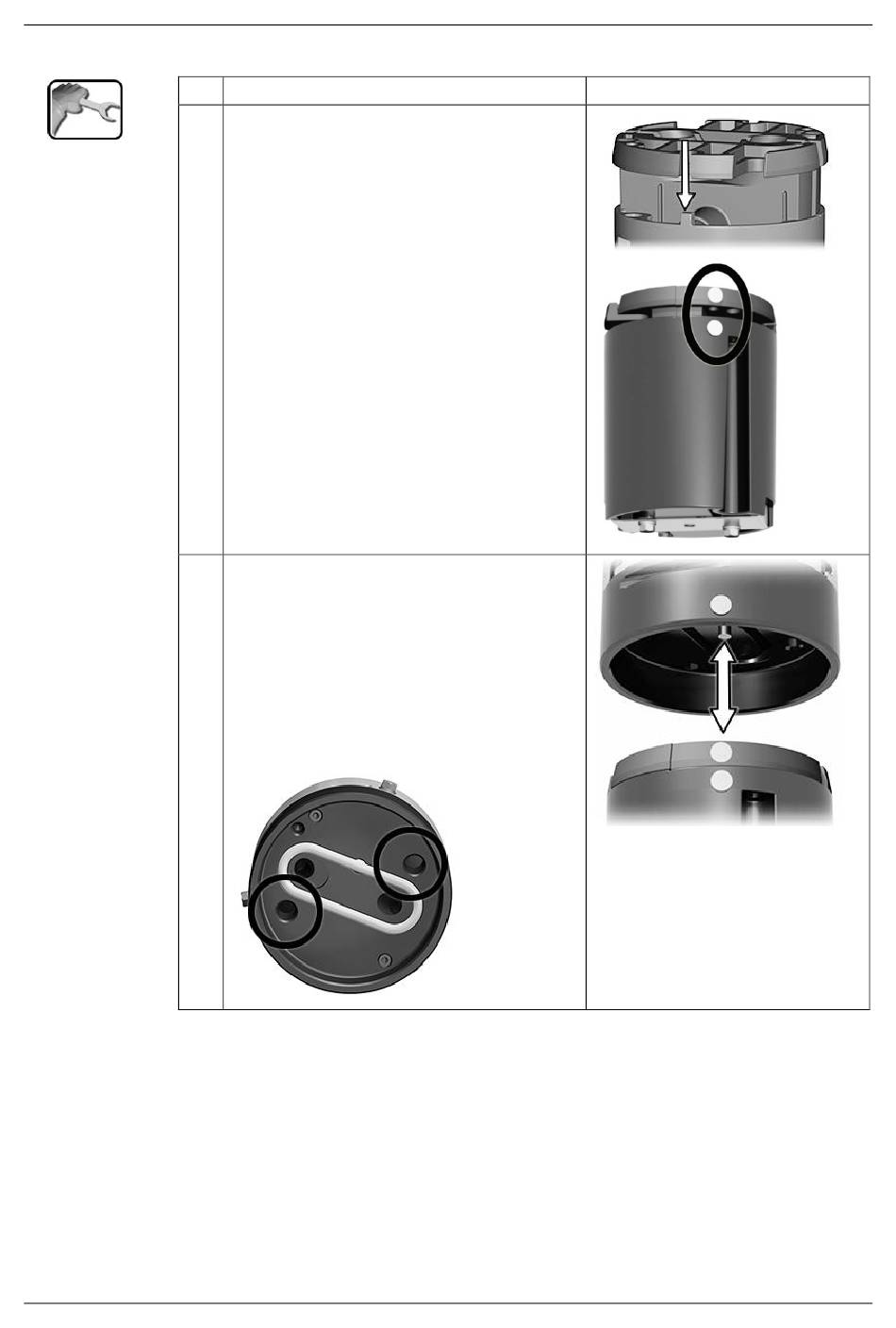

Remonter le boitier de la cellule de mesure:
Réunir les deux inserts (Figure 31, pos. 3) et
les introduire dans le boitier (Figure 31,
pos. 2).
Veiller à ce que l'ergot du boitier (flèche) soit
aligné sur l'évidement (flèche) de l'insert.
Vérifier si les deux points blancs (cercle) se
font face.
Réunir le boitier de la cellule de mesure et la
partie électronique.
La pointe dans le support optique (flèche)
doit se trouver en face du perçage et les deux
points blancs alignés l'un sur l'autre.
En cas de présence de chauffages d'air
(Figure 31, pos. 3) ils doivent être alignés sur
les perçages dans le support optique (cercles,
image ci-dessous).
