Montage
4.5
Montage de la boîtier de liaison en option
Pour des distances importantes, il est recommandé de mettre en place une boîtier de raccor-
dement à proximité du photomètre. Installer la boîtier de liaison par quatre vis sur un sup-
port solide et plan, selon le dessin VDV1-MB.
4.6
Montage de la boîtier de raccordement SIPORT 2
Installer la boîtier de raccordement SIPORT 2 par quatre vis sur un support solide et plan, se-
lon le dessin SIPORT2-MB.
4.7
Montage du SIPORT 2 sans boîtier
AVERTISSEMENT!
L'appareil SIPORT 2 sans boîtier est destiné à être monté dans une armoire électrique, fixé
par quatre vis (cercles).

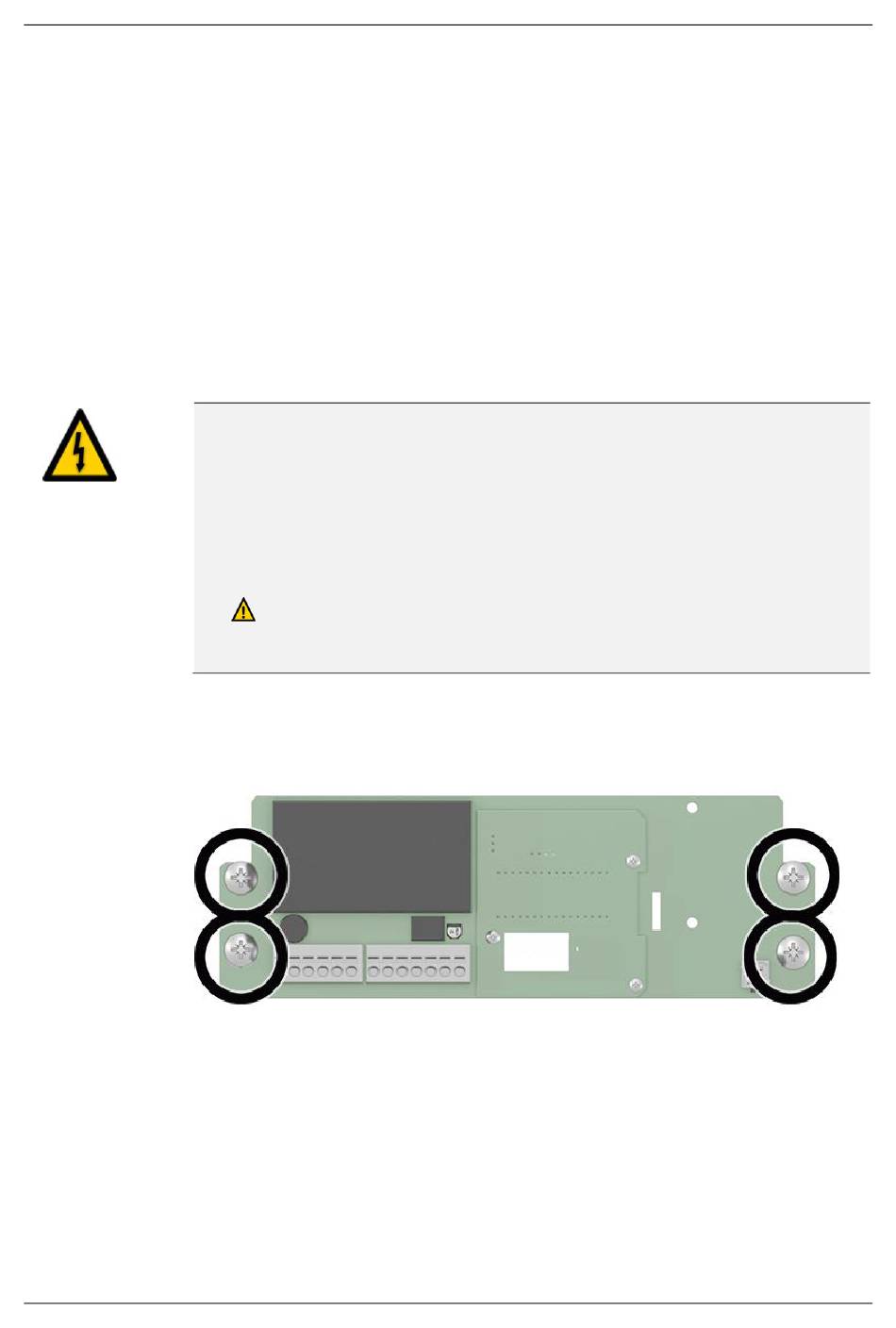

Figure 10: circuit imprimé de branchement du SIPORT 2 sans boîtier
13542F/5
Tension à danger de mort au SIPORT 2 sans boîtier
Tout contact manuel avec l'appareil SIPORT 2 sans boîtier (circuits d'alimentation du
SIPORT 2) peut représenter un danger de mort. Il peut aussi endommager des compo-
sants de l'ensemble.
▪
Il faut protéger le circuit imprimé des effets néfastes de l'environnement tels que
l'humidité et l'encrassement.
▪
L'appareil SIPORT 2 sans boîtier ne doit être accessible uniquement au personnel
autorisé.
▪
La protection contre des contacts manuels incombe au client. Sans cela, la ten-
sion dangereuse du réseau électrique est librement accessible sur le verso du circuit
imprimé.
