START CONDENS 25 IS
Premosnik Opis
JP1 Kalibracija
JP2 Ponovno podešavanje tajmera za grejanje
JP3 Kalibracija (pogledajte odeljak „Podešavanja")
JP4 Ne koristi se
JP5 Samo funkcija grejanja sa predviđenim spoljašnjem
bojlerom sa termostatom (JP8 umetnut) ili senzorom
(JP8 nije umetnut)
JP6 Omogućavanje funkcije noćne kompenzacije i pumpe
u stalnom načinu rada (samo sa spojenim spoljašnjim
senzorom)
JP7 Omogućavanje upravljanja standardnim instalacijama/
niska temperatura (pogledajte gore)
JP8 Omogućavanje upravljanja spoljašnjim bojlerom
putem termostata (premosnik umetnut)/Omogućavanje
upravljanja spoljašnjim bojlerom putem senzora
(premosnik nije umetnut)
Kotao prema seriji predviđa ugrađene kratkospojnike JP5 i JP8
(verzija samo zagrevanje sa predviđenim bojlerom sa termostatom);
u slučaju da želite da priključite spoljašnji bojler sa sondom, potrebno
je ukloniti kratkospojnik JP8.
2.9 - Priključivanje gasa
Spajanje kotlova START CONDENS IS na gasno napajanje treba
izvršiti u skladu sa važećim propisima za postavljanje.
Pre priključivanja proverite:
• odgovara li vrsta gasa onoj za koju je predviđen uređaj
• jesu li cevi čiste.
9 Instalacija za gasno napajanje treba da bude odgovarajuća
protoku kotla i mora biti opremljena svim sigurnosnim i kontrolnim
mehanizmima u skladu sa važećim propisima. Preporučuje se
upotreba filtera odgovarajućih dimenzija.
9 Po završetku instaliranja proverite jesu li napravljeni spojevi
zaptiveni.

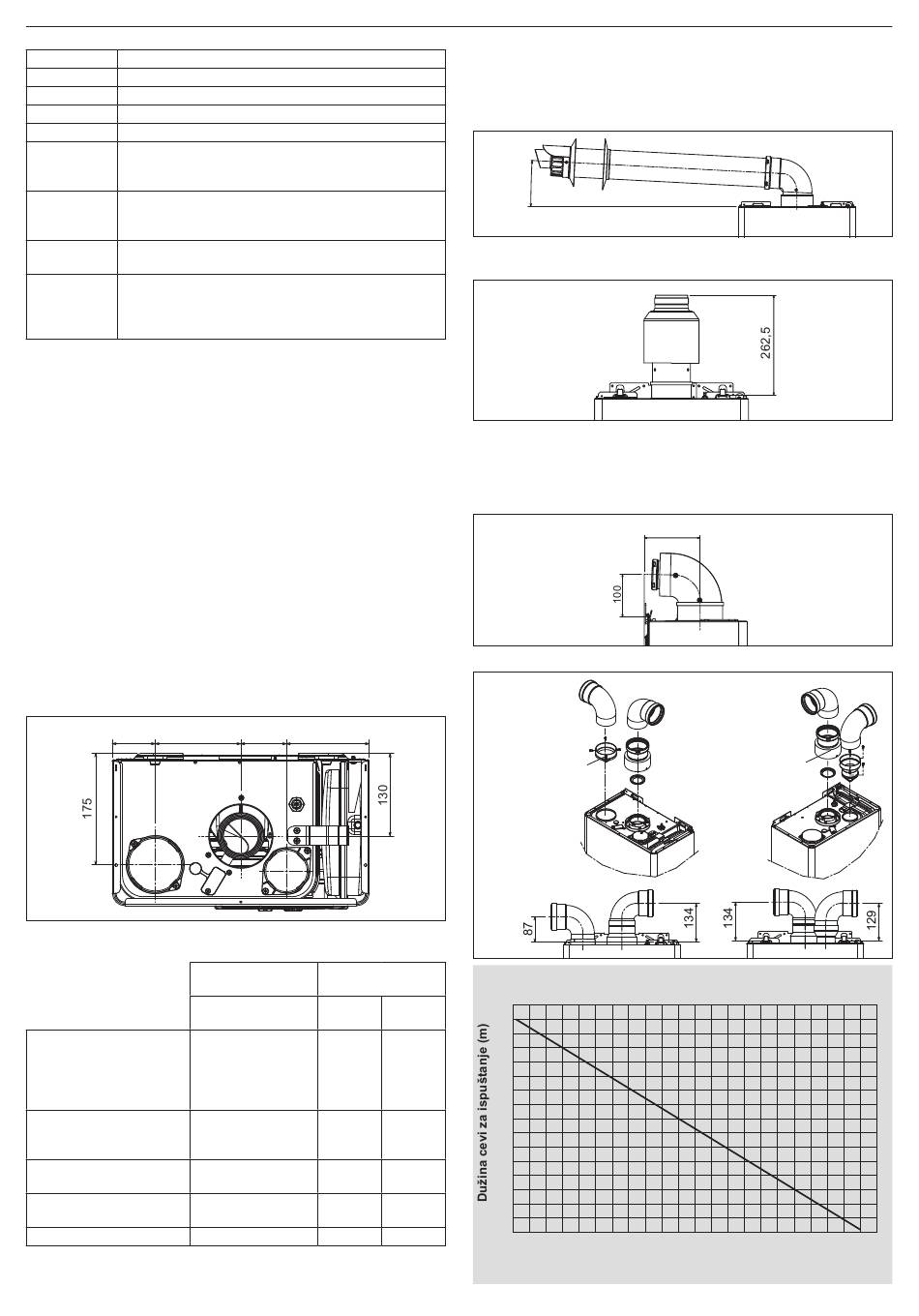

2.10 - Ispuštanje dimnih gasova i unos
vazduha za sagorevanje
9 Maksimalne dužine kanalima se odnose na dimnih sistema
dostupan u katalogu.
67,5 135
Tabela dužine cevi za unos/ispuštanje
Maksimalna ravna
Cev za odvod dimnih
gasova Ø 80 mm
(instalacija „forsirano
otvaranje")
(tip B23P-B53P)
Koaksijalna cev
Ø 60-100 mm
(vodoravno)
Koaksijalna cev
Ø 60-100 mm (vertikalno)
Koaksijalna cev
Ø 80-125 mm
Dvostruka cev Ø 80 mm
9 Ravna dužina znači dužina bez krivulja, ispusnih priključaka i
spojeva.
72 130,5
Pad pritiska
dužina
Kriva Kriva
25 IS
45°
70 m 1 m 1,5 m
5,85 m 1,3 m 1,6 m
6,85 m 1,3 m 1,6 m
15,3 m 1 m 1,5 m
45 + 45 m 1 m 1,5 m
9 Obavezna je upotreba posebnih cevi.
9 Neizolovane cevi za ispust dimnih gasova mogući su izvor
opasnosti.
9 Upotreba duže cevi uzrokuje smanjenje snage kotla.
9 Predvidite nagib cevi za ispust dimnih gasova od 3° prema kotlu.
3°
Cev za odvod dimnih gasova Ø 80 mm (instalacija „forsirano
otvaranje") (tip B23P-B53P)
Za ovu je konfiguraciju je potrebno da se instalira odgovarajući
komplet adaptera. Koaksijalne cevi mogu da se usmere u smeru
koji najviše odgovara instalaciji. Za postavljanje sledite uputstva iz
posebnog kompleta za kondenzacijske kotlove.
Koaksijalne cevi Ø 60-100 mm
Dvostruke cevi Ø 80 mm
Komplet adaptera
ulaznog vazduha
Ø 80 mm
Maksimalna dužina cevi Ø 80 mm - 25 IS
80
90°
70
60
50
40
30
20
10
0
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110
86
130
Komplet adaptera
ulaznog vazduha od
Ø 60 mm do Ø 80 mm
Dužina cevi unosa (m)
