START CONDENS 25 IS

2.12 - Preparazione alla prima messa in servizio

Prima di effettuare l'accensione e il collaudo funzionale della caldaia
START CONDENS IS è indispensabile:
• controllare che i rubinetti del combustibile e dell'acqua di alimen-
tazione degli impianti siano aperti (fig. 15)
• controllare che il tipo di gas e la pressione di alimentazione siano
quelli per i quali la caldaia è predisposta
• verificare che il cappuccio della valvola di sfiato sia aperto
• controllare che la pressione del circuito idraulico, a freddo, visua-
lizzata sul display, sia compresa tra 1 bar e 1,5 bar ed il circuito
sia disaerato
• controllare che la precarica del vaso di espansione sia adeguata
(riferirsi alla tabella dati tecnici)
• controllare che gli allacciamenti elettrici siano stati eseguiti cor-
rettamente
• controllare che i condotti di scarico dei prodotti della combustione,
di aspirazione dell'aria comburente siano stati realizzati adegua-
tamente
• controllare che il circolatore ruoti liberamente in quanto, soprattut-
to dopo lunghi periodi di non funzionamento, depositi e/o residui
possono impedire la libera rotazione.
9 Prima di allentare o rimuovere il tappo di chiusura del circolato-
re proteggere i dispositivi elettrici sottostanti dall'eventuale fuori
uscita d'acqua.

2.13 - Controllo prima della messa in servizio

9 Alla prima accensione della caldaia il sifone per la raccolta della
condensa è vuoto. È quindi indispensabile creare un battente
d'acqua riempiendo il sifone prima della messa in servizio in
base alle seguenti istruzioni:
• rimuovere il sifone sganciandolo dal tubo in plastica di collega-
mento alla camera di combustione
• riempire il sifone per circa 3/4" con acqua, verificando che sia
libero da impurità
• verificare il galleggiamento del cilindro in plastica
• riposizionare il sifone, facendo attenzione a non svuotarlo, e
fissarlo con la molletta.
La presenza del cilindro in plastica all'interno del sifone ha lo scopo
di evitare la fuoriuscita di gas combusti in ambiente nel caso l'ap-
parecchio venisse messo in servizio senza prima creare il battente
d'acqua nel sifone. Ripetere questa operazione durante gli interventi
di manutenzione ordinaria e straordinaria.
• Regolare il termostato ambiente alla temperatura desiderata
(~20 °C) oppure se l'impianto è dotato di cronotermostato o pro-
grammatore orario che sia "attivo" e regolato (~20 °C)
• Ad ogni alimentazione elettrica compaiono sul display una serie
di informazioni tra cui il valore del contatore sonda fumi (-C- XX
- vedi paragrafo "Display e codici anomalie" - anomalia A 09), suc-
cessivamente la caldaia inizia un ciclo automatico di sfiato della
durata di circa 2 minuti

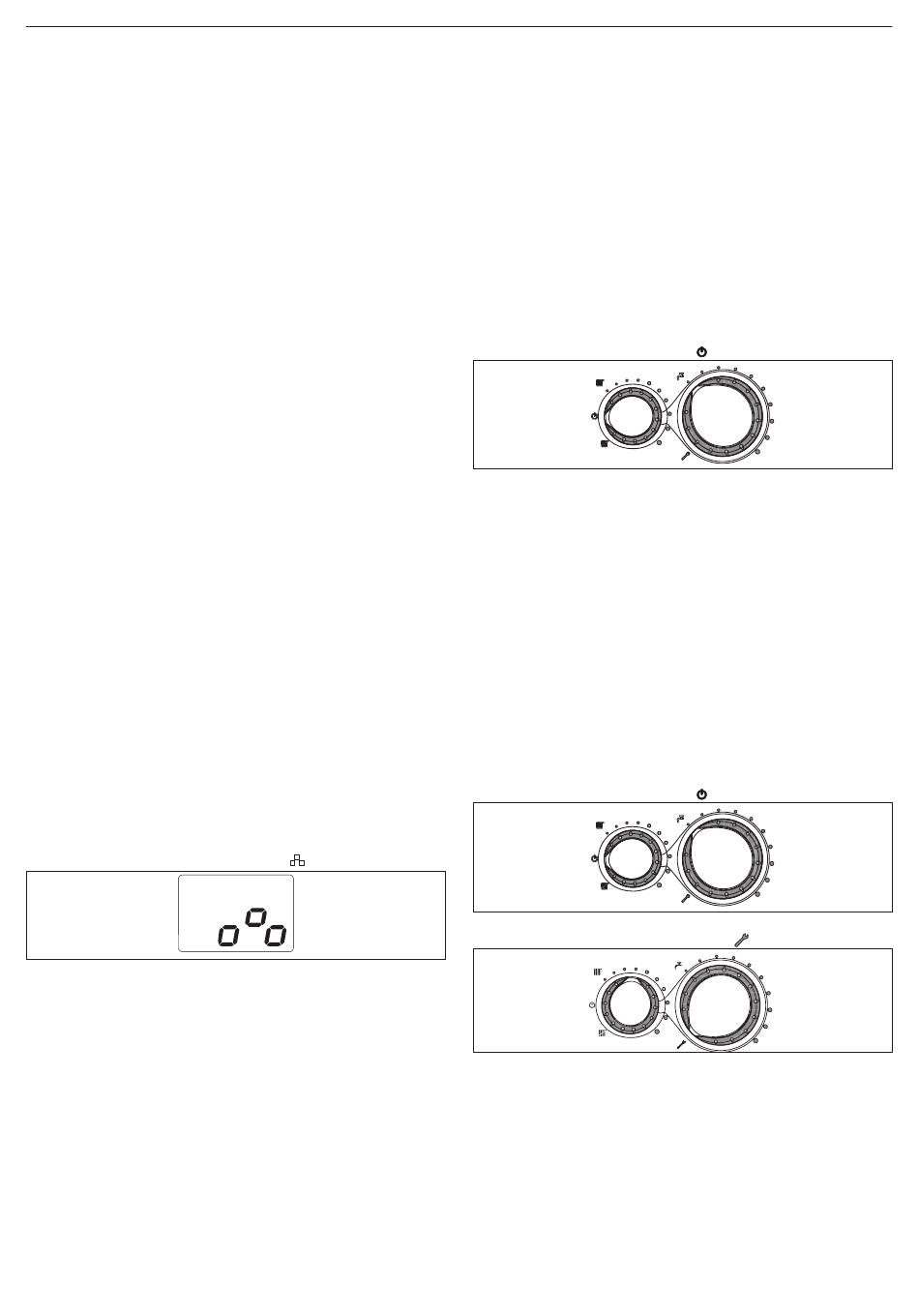

• Sul display viene visualizzato il simbolo
Per interrompere il ciclo di sfiato automatico agire come segue:
• Accedere alla scheda elettronica rimuovendo il mantello, ruotando
il cruscotto verso sé e aprendo la copertura morsettiera (fig. 16)
Successivamente:
• Utilizzando il cacciavite fornito a corredo, premere il pulsante CO
(fig. 16).
9 Parti elettriche in tensione (230 Vac).
Per l'accensione della caldaia è necessario, effettuare le seguenti
operazioni:
• Alimentare elettricamente la caldaia
• Aprire il rubinetto del gas, per permettere il flusso del combustibile
• Regolare il termostato ambiente alla temperatura desiderata
(~20 °C)
• Ruotare il selettore di funzione nella posizione desiderata.

2.14 - Controlli durante e dopo la prima messa in servizio

A seguito della messa in servizio, verificare che la caldaia
START CONDENS IS esegua correttamente le procedure di avvia-
mento e successivo spegnimento agendo su:
• Selettore di funzione
• Taratura del selettore temperatura acqua riscaldamento e del se-
• Temperatura richiesta in ambiente (intervenendo sul termostato
Verificare il funzionamento in sanitario aprendo (in caso di collega-
mento ad un bollitore) un rubinetto dell'acqua calda con il selettore
di funzione sia in modo estate che in modo inverno che in modo
inverno con preriscaldo.
Verificare l'arresto totale della caldaia posizionando l'interruttore ge-
nerale dell'impianto su "spento".
Dopo qualche minuto di funzionamento continuo da ottenersi posi-
zionando l'interruttore generale dell'impianto su "acceso", il selettore
di funzione su estate e mantenendo aperta l'utenza sanitaria, i le-
ganti e i residui di lavorazione evaporano e sarà possibile effettuare:
• il controllo della pressione del gas di alimentazione
• il controllo della combustione.
Controllo della pressione del gas di alimentazione
• Portare il selettore di funzione su
• Svitare le viti (A - fig. 9) di fissaggio del mantello
• Spostare in avanti e poi verso l'alto la base del mantello per sgan-
• Svitare la vite di fissaggio (B - fig. 10) del cruscotto
• Ruotare il cruscotto in avanti
• Svitare di circa due giri la vite della presa di pressione a monte
• Alimentare elettricamente la caldaia posizionando l'interruttore
• Generare una richiesta di calore tramite termostato ambiante
• Verificare a bruciatore acceso alla massima potenza che la pres-
• Interrompere la rchiesta di calore
• Scollegare il manometro e riavvitare la vite della presa di pressio-
Controllo della combustione
Per effettuare l'analisi della combustione eseguire le seguenti ope-
razioni:
• Portare il selettore di funzione su
.
• Ruotare il selettore regolazione temperatura acqua sanitario nella
• Attendere l'accensione del bruciatore (circa 6 secondi). Il display
• Rimuovere la vite e il coperchietto sulla cassa aria
• Inserire l'adattatore sonda analisi presente nella busta documen-
• Inserire la sonda analisi fumi all'interno dell'adattatore
• Verificare che i valori di CO
• Effettuare il controllo della combustione.
Successivamente:
• Rimuovere le sonde dell'analizzatore e chiudere le prese per l'a-
10
lettore temperatura acqua sanitario (in caso di collegamento ad
un bollitore)
ambiente o sul programmatore orario)
ciarlo dal telaio
della valvola gas (C - fig. 17) e collegarvi il manometro
generale dell'impianto su "acceso"
sione del gas sia compresa tra i valori di pressione minima e no-
minale di alimentazione indicati nella tabella multigas
ne a monte della valvola gas.
posizione funzione analisi combustione
visualizza "ACO", la caldaia funziona alla massima potenza riscal-
damento
tazione nel foro preposto all'analisi combustione
2
tabella "Dati tecnici", se il valore visualizzato è differente procede-
re alla modifica come indicato nel capitolo "Taratura valvola gas".
nalisi combustione con l'apposita vite.
per spegnere la caldaia
per spegnere la caldaia
corrispondano a quelli indicati nelle
