9 Az égéselemző funkció működése közben is érvényben marad
és működik az a funkció, amelyik leállítja a kazánt, ha a fűtővíz
hőmérséklete eléri a határértéket, a kb. 90 °C-ot.
A beállítások elvégzése után:
• Forgassa el a funkcióválasztót a kívánt üzemmódnak megfelelően
• Állítsa be a választókapcsolókat (2 és 3) az ügyfél igényeinek
megfelelően.
9 A START CONDENS IS kazánok szállításkor metángázzal
(G20) történő üzemelésre vannak beállítva, amint ezt a műszaki
adatok tartalmazó táblácska tanúsítja, tehát nincs szükség sza-
bályozásra.
9 Minden ellenőrzést kizárólag szakszerviz végezhet.
2.15 - Hőszabályozás beállítása
A hőszabályozás csak csatlakoztatott külső szondával üzemel, ezért
ha már telepítette, csatlakoztassa a külső szondát - külön kérés-
re kapható tartozék - a kazán kapocslécén kialakított erre szolgáló
csatlakozókra. Így beiktatja a HŐSZABÁLYOZÁS funkciót.
A kompenzációs görbe kiválasztása
A kompenzációs fűtési görbe gondoskodik az elméleti 20°C-os kör-
nyezeti hőmérsékletről, ha a külső hőmérséklet +20°C és -20°C
között van. A görbe kiválasztása a tervezett külső hőmérsékleti mi-
nimumtól (vagyis földrajzilag más és más értéktől), valamint a ter-
vezett előremenő hőmérséklettől (az adott fűtési rendszertől) függ.
Ezt a telepítőnek kell körültekintően kiszámolnia az alábbi képletet
alkalmazva:
Tervezett előremenő hőmérséklet - Tshift
KT=
20 – tervezett minimális külső hőmérséklet
Tshift =30°C standard rendszerek
25°C padlófűtéses rendszerek
Ha e számítás eredményeként olyan számot kapunk, amely két gör-
be értéke közé esik, tanácsos azt a kompenzációs görbét választa-
ni, amely közelebb áll a kapott értékhez.
Példa a számításra: ha a számítással kapott érték 1,3, ez a 1 és 1,5
görbék között van. Válassza ki a legközelebbi görbét, tehát az 1.5-
öt. A KT kiválasztását a kártyán található P3 trimmer segítségével
kell elvégezni (lásd: többvonalas kapcsolási rajz).
Ahhoz, hogy a P3-hoz hozzá tudjon férni:
• Vegye le a köpenyt,
• Csavarja ki a műszerfalat rögzítő csavart
• Forgassa a műszerfalat saját maga felé
• Csavarja ki a kapocsléc fedélrögzítő csavarjait
• Akassza ki a kártya fedelét
9 Feszültség alatt álló elektromos alkatrészek (230 Vac)
Az alábbi KT értékeket lehet beállítani:
• standard rendszer: 1,0-1,5-2,0-2,5-3,0
• padlófűtéses rendszer 0,2-0,4-0,6-0,8
• és a kijelzőn láthatóak körülbelül 3 mp-ig, miután elforgatta a P3
trimmert.
Hőigény típusa
Ha a kazán szobatermosztátra van kötve (JUMPER 6 nincs
beiktatva)
A hőigényt ez esetben a szobatermosztát érintkezőjének záródá-
sa okozza, az érintkező kinyílása pedig utasít a kikapcsolásra. Az
előremenő hőmérsékletet a kazán automatikusan számítja ki, a
felhasználó azonban állíthat a kazánon. Az interfészen keresztül a
FŰTÉS paramétereinek módosításakor nem a FŰTÉSI SET POINT
értéket állíthat be, hanem egy 15 °C és 25 °C közötti értéket. Ennek
kiválasztása nem módosítja közvetlenül az előremenő hőmérsékle-
tet, de szerepel abban a számításban, amit a kazán végez az érték
automatikus meghatározásához, és ennyivel módosítja a referencia
hőfokot (0 = 20 °C).
Ha a kazánra rá van kapcsolva egy időprogramozó (JUMPER
JP6 beiktatva)
Az érintkezők zárásakor a hőigényt az előremenő hőmérséklet-ér-
zékelője adja, mégpedig a külső hőmérséklethez szabottan ahhoz,
hogy a fűtött helyiségben a megadott NAPPALI hőmérsékleti érték
(20 °C) alakuljon ki. Az érintkező nyitása nem eredményez azonnal
kikapcsolást, hanem csupán a klimatikus görbe csökkentését (pár-
huzamos eltolását) az ÉJSZAKAI szintre (16 °C). Így aktiválja az
éjszakai funkciót. Az előremenő hőmérsékletet a kazán automatiku-
san számítja ki, a felhasználó azonban állíthat a kazánon.
Az interfészen keresztül a FŰTÉS paramétereinek módosításakor
nem a FŰTÉSI SET POINT értéket állíthat be, hanem egy 15 °C és
25 °C közötti értéket. Ennek kiválasztása nem módosítja közvetle-
nül az előremenő hőmérsékletet, de szerepel abban a számításban,
amit a kazán végez az előremenő hőmérséklet automatikus megha-
tározásához, és ennyivel módosítja felfelé vagy lefelé a referencia
hőfokot (0 = 20 °C a NAPPALI; 16 °C az ÉJSZAKAI szinthez).
Korábbi tapasztalatai alapján a telepítő kiválaszthat más görbéket is.

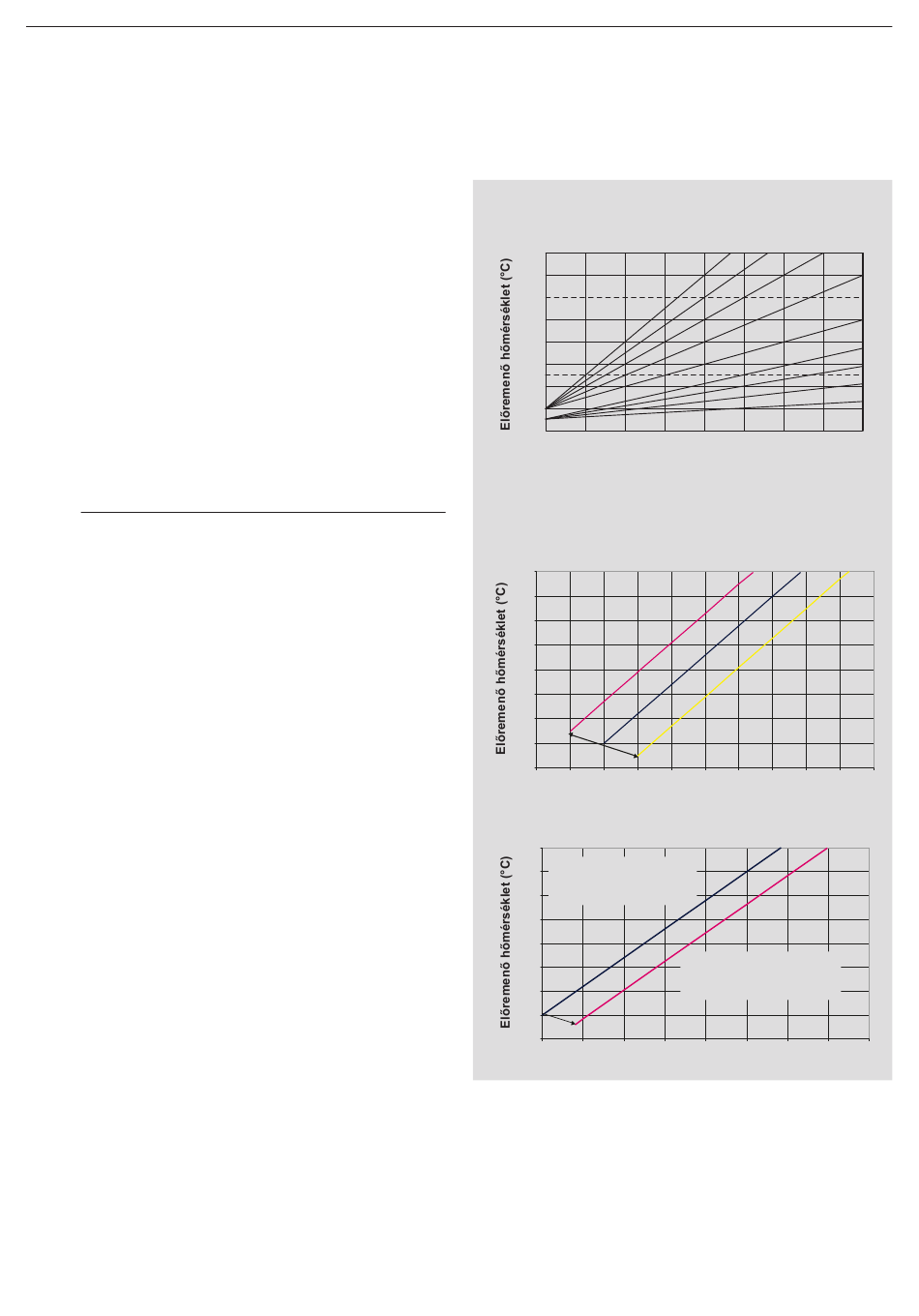

Hőszabályozási görbék
A kijelző a görbe értékét 10-zel megszorozva mutatja (pl. 3,0 =
30)
100
90
T80
80
70
60
50
T45
40
30
20
20 15 10
T80 - std rendszer fűtési setpoint maximális hőmérséklet (1. poz.
jumper nincs beillesztve)
T45 - padlófűtéses rendszerek fűtési set point maximális hőmér-
séklet (a jumper 1. poz. be van iktatva)
Klimatikus görbe korrekciója
90
80
70
60
50
40
30
25 ° C
20 °C
20
10
30 25 20
Éjszakai párhuzamos csökkentés
90
80
Nappali klímagörbe
70
Curva climatica GIORNO
60
50
40
30
20 °C
20
16 °C
10
20 15 10
3 - Beállítások
A START CONDENS IS kazán szállításakor metángázzal (G20) tör-
ténő üzemelésre van beállítva, és a gyárban úgy vannak beszabá-
lyozva, amint ezt a műszaki adatok tartalmazó táblácska tanúsítja.
Ha azonban valamiért újra el kell végezni a beállításokat, például
rendkívüli karbantartás után, esetleg a gázszelep cseréjét követően,
vagy pedig a földgázról LPG-gázra való átállás után vagy fordítva,
az alábbiak szerint járjon el.
9 A maximális és minimális teljesítmény, valamint a fűtési maxi-
mum és a lassú gyújtás beállítása kötelezően a megjelölt sor-
rendben történhet, és kizárólag képesített szakember végezheti
azokat el.
63
CURVE DI TERMOREGOLAZIONE
3,0 2,5
5 0 -5 -10
Külső hőmérséklet (°C) Temperatura esterna (˚C)
15 °C
15 10 5 0 -5 -10
Külső hőmérséklet (°C)
Riduzione notturna PARALLELA
Curva climatica NOTTE
Éjszakai klímagörbe
5 0 -5 -10
Temperatura Esterna
Külső hőmérséklet (°C)
MAGYAR
2,0
1,5
1,0
0,8
0,6
0,4
0,2
-15 -20
-15 -20
-15 -20
