montage des raccordements
hydrauliques
Danger !
Danger de mort par décharge électrique !
avant d'ouvrir l'appareil, mettre l'installa-
tion hors tension et consigner contre tou-
te remise en marche involontaire !
attentIon
Relier l'appareil dans le circuit de chauffage selon
le schéma hydraulique propre à chaque modèle
d'appareil.
documents « connexion hydraulique ».
attentIon
Le système de source de chaleur doit être réa-
lisé selon les consignes du guide de la pompe à
chaleur.
documents, Liaison hydraulique'.
remarque.
contrôler si les sections transversales et lon-
gueurs des tubes du circuit de chauffage et de
la source de chaleur ont des dimensions suffi-
santes. La charge disponible des pompes de cir-
culation doit permettre d'assurer le débit mini-
mal stipulé pour votre modèle d'appareil.
Aperçu »caractéristiques techniques/livraison«,
chapitres »circuit de chauffage« et »Source de
chaleur«.
attentIon
Lors des travaux sur les raccordements de l'ap-
pareil, éviter que ceux-ci soient tordus pour
protéger les tubes en cuivre à l'intérieur de l'ap-
pareil contre tout dommage.
12
procédez comme suit :
monter les dispositifs de fermeture au circuit de
chauffage...
monter les dispositifs de fermeture à la source de
chaleur...
remarque.
Le montage des dispositifs de fermeture per-
met si besoin est de rincer l'évaporateur et le
condenseur de la pompe à chaleur.
attentIon
le rinçage du condensateur ne doit être
effectué que par le personnel du service
après-vente autorisé par le fabricant.

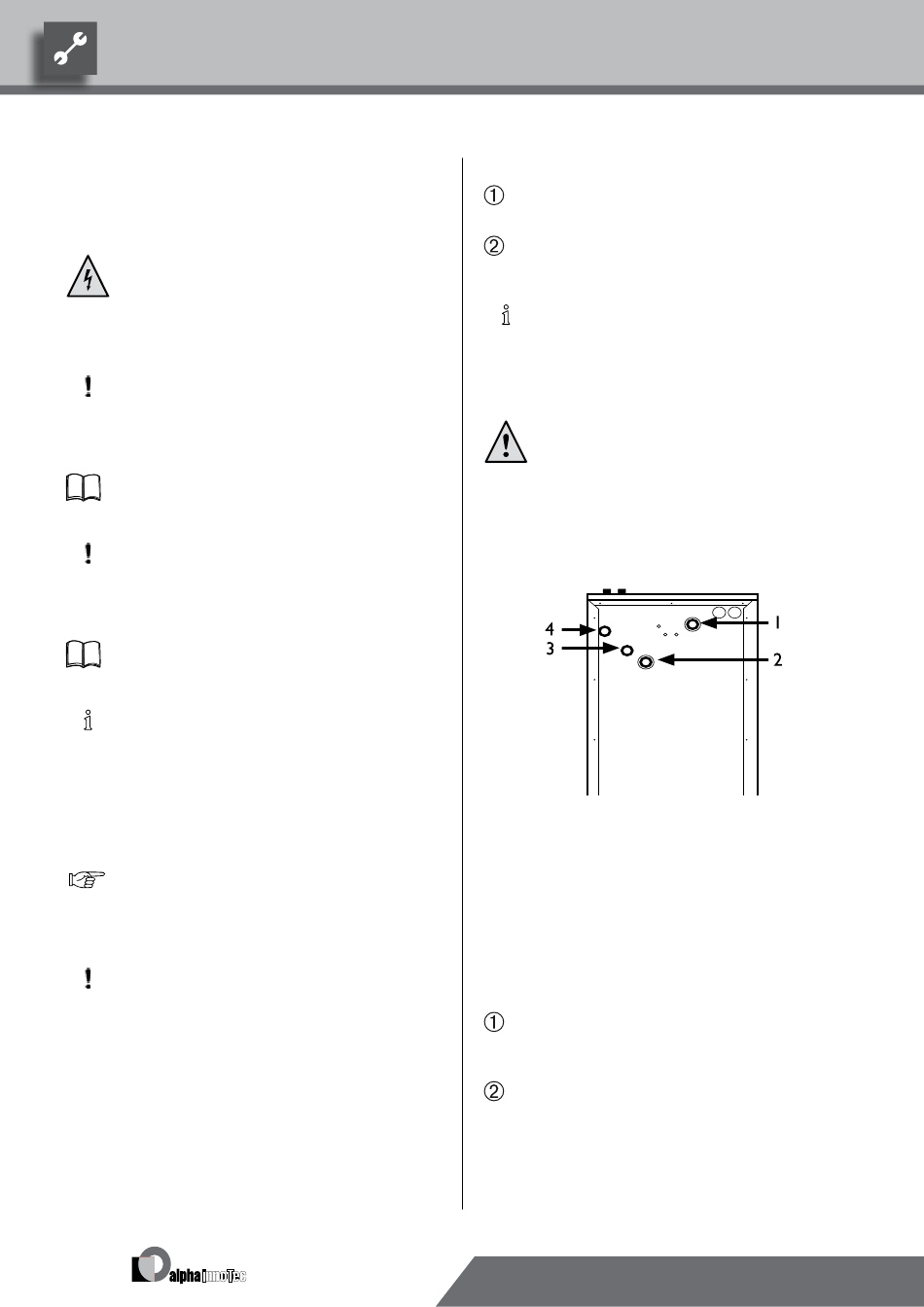

Les raccordements pour le circuit de chauffage ou la
source de chaleur se trouvent à l'arrière de l'appareil :
1 entrée source de chaleur (sur
l'appareil)
2 Sortie source de chaleur (sur
l'appareil)
3 entrée eau chaude (retour)
4 Sortie eau chaude (aller)
montage sUr Les modèLes d'appareiL de taiLLe 1
procédez comme suit :
Nous recommandons de monter au raccordement
d'entrée de source de chaleur (retour) un filtre cap-
tant les impuretés (tamis 0,9 mm)...
exécuter le raccordement à la tubulure fixe du cir-
cuit de chauffage et de la source de chaleur par
les découplements d'oscillations (fournis lors de
la livraison). Vous devez les installer pour éviter la
transmission du bruit émis par les structures à la
tubulure fixe. conduire les découplements d'oscilla-
tions en quart de cercle...
