montage des raccordements
hydrauliques
PrécautIon.
Le système de source de chaleur doit être
réalisé selon les consignes du guide de la
pompe à chaleur.
documents, Liaison hydraulique'.
remarque.
contrôler si les sections transversales et
longueurs des tubes du circuit de chauffa-
ge et de la source de chaleur ont des di-
mensions suffisantes. La charge disponible
des pompes de circulation doit permettre
d'assurer le débit minimal stipulé pour vo-
tre modèle d'appareil.
Aperçu »caractéristiques techniques/livraison«,
chapitres »circuit de chauffage« et »Source de
chaleur«.
Danger !
mettre l'appareil hors tension au cas où
l'alimentation électrique est branchée !
PrécautIon.
Lors des travaux sur les raccordements de
l'appareil, éviter que ceux-ci soient tordus
pour protéger les tubes en cuivre à l'inté-
rieur de l'appareil contre tout dommage.
procédez comme suit :
monter les dispositifs de fermeture au circuit de
chauffage...
monter les dispositifs de fermeture à la source de
chaleur...
remarque.
Le montage des dispositifs de fermeture
permet si besoin est de rincer l'évapora-
teur et le condenseur de la pompe à cha-
leur.
12
PrécautIon !
Le rinçage du condensateur ne doit être
effectué que par le personnel du service
après-vente autorisé par le fabricant.

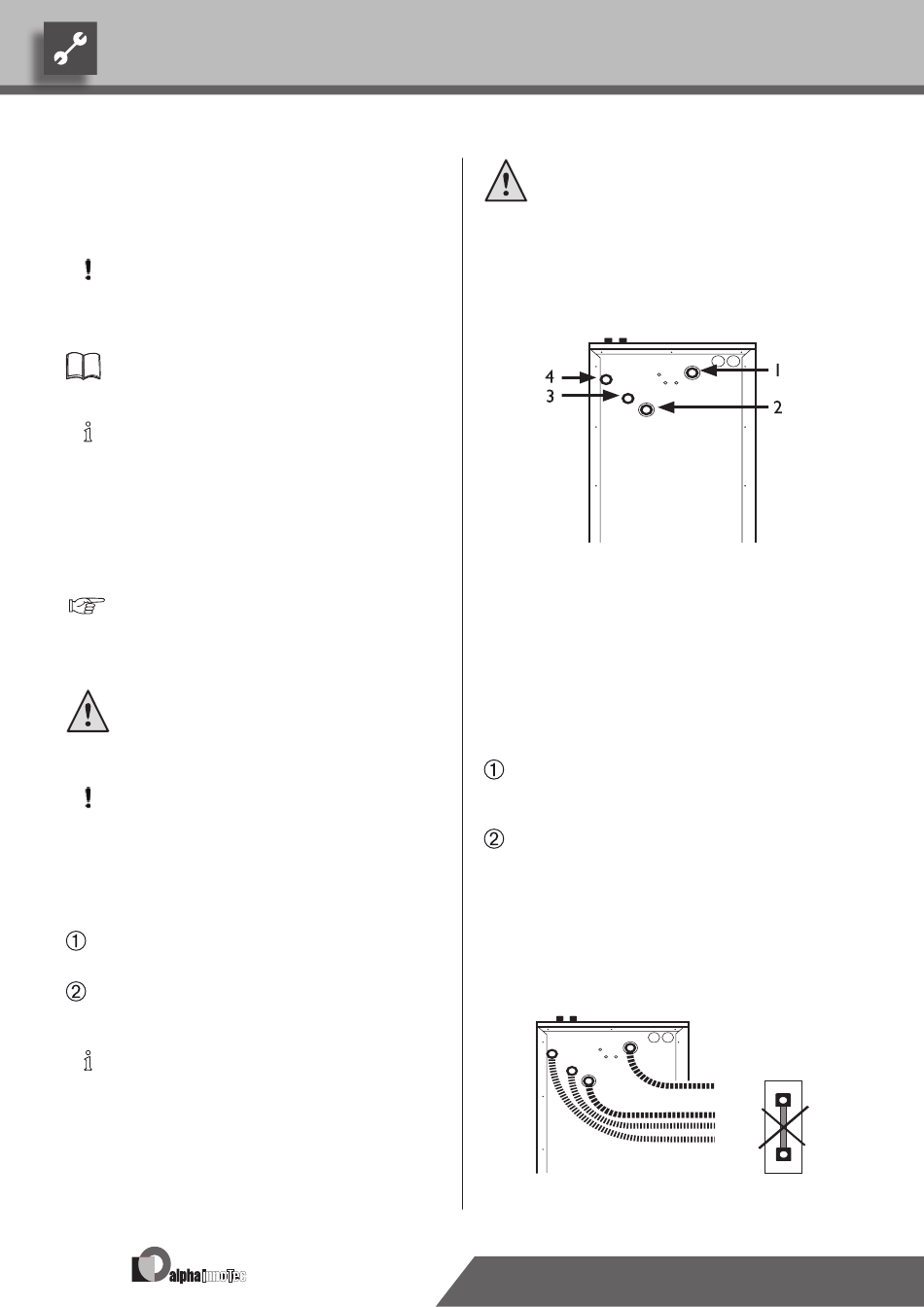

Les raccordements pour le circuit de chauffage ou la
source de chaleur se trouvent à l'arrière de l'appareil :
1 entrée source de chaleur (sur
l'appareil)
2 Sortie source de chaleur (sur
l'appareil)
3 entrée eau chaude (retour)
4 Sortie eau chaude (aller)
montage sUr Les modèLes d'appareiL de taiLLe 1
procédez comme suit :
Nous recommandons de monter au raccordement
d'entrée de source de chaleur (retour) un filtre cap-
tant les impuretés (tamis 0,9 mm)...
Le tubage fixe du circuit de chauffage et de la source
de chaleur est à raccorder avec les raccordements
respectifs à l'arrière de l'appareil. utiliser pour cela
les découplements d'vibrations.
Les découplements d'vibrations sont compris dans
la livraison. Vous devez les installer pour éviter la
propagation du bruit au tubage fixe.
poser les découplements d'vibrations en quart de
cercle comme dans le schéma suivant :
Sous réserve de modifications techniques.
FR830500/190316
© Alpha-InnoTec GmbH
