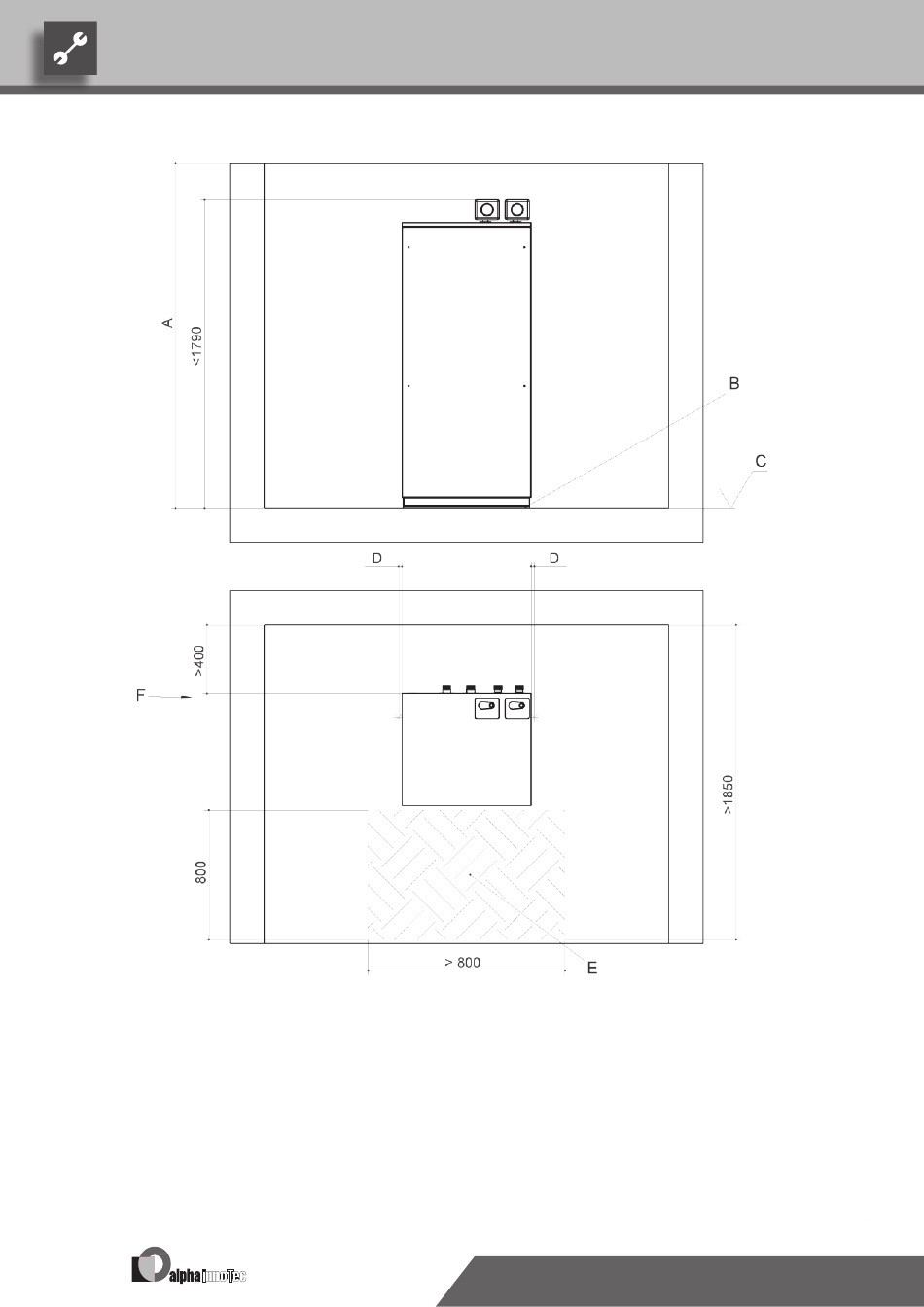

taille 2 : schema d'implantation
40
Légende:
FR819255b
Toutes les cotes en mm.
A
Hauteur de local ≥ 2000
B
Installation de l'appareil sur bandes de sylomère
C
Bord supérieur sol fini
D
Ecart par rapport à l'objet le plus proche ≥ 20
E
Surface grisée : espace libre aux fins de service
F
En cas de montage coudé des compensateurs, la cote peut
être réduite de 400 à ≥ 250.
L'angle est à aménager par le maître d'ouvrage.
Sous réserve de modifications techniques.
FR830500/190316
© Alpha-InnoTec GmbH
