16 SmartPilot X-5 Barre Franche & GP Barre Franche - Guide d'installation & de paramétrage
2.5 Adaptation de l'installation
Note :
Reportez-vous en section
dont vous avez besoin pour l'installation du pilote automatique SPX-5.
Rallonge de vérin

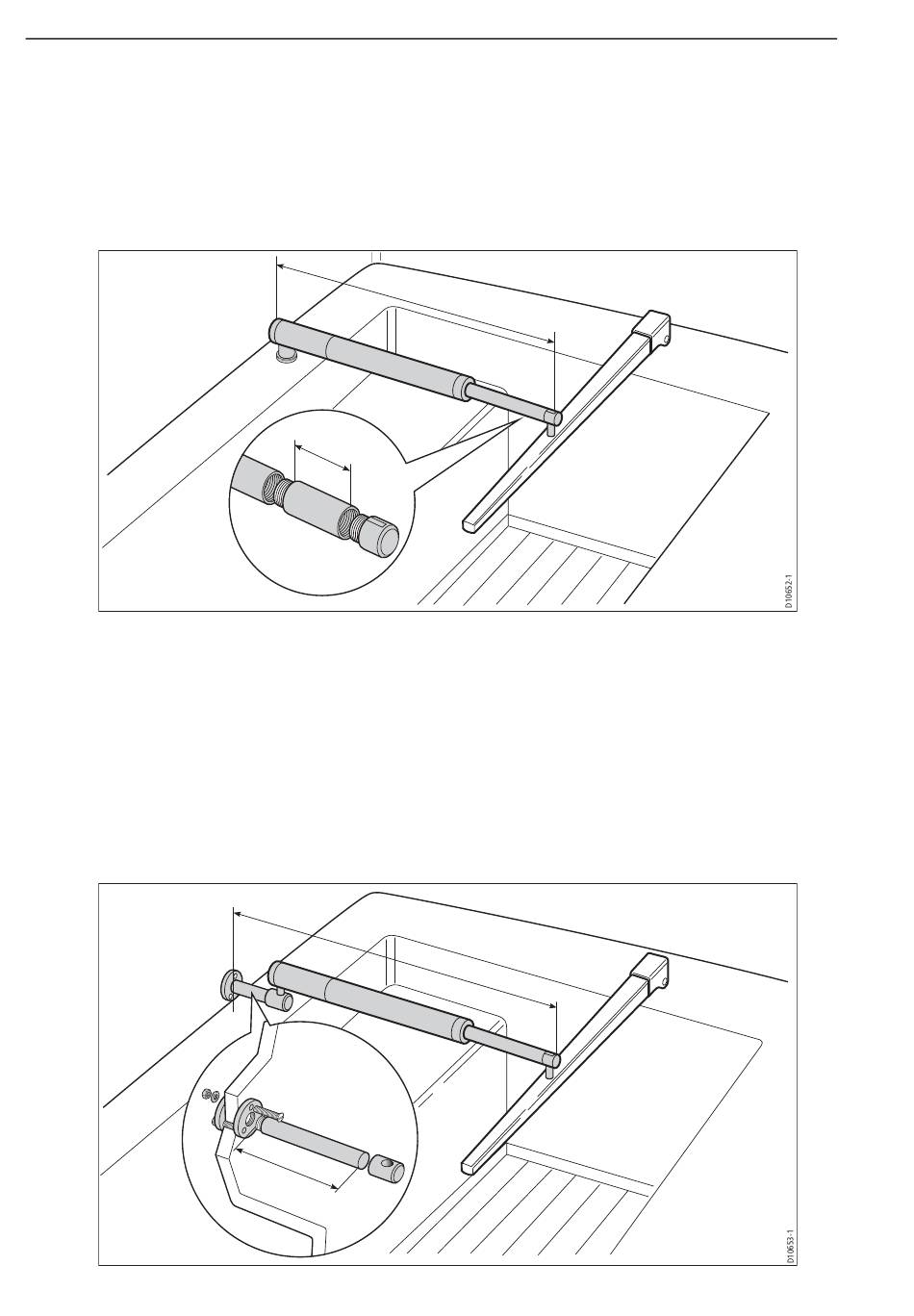

Comme le montre l'illustration ci-dessous, utilisez une rallonge de vérin si la cote C
est supérieure à 620 mm (24.5").
Pour utiliser une rallonge de vérin :
1. Parmi les longueurs disponibles, sélectionnez une rallonge de vérin dont la
longueur L est la plus proche de la cote C moins 620 mm (24.5").
2. Dévissez l'embout du vérin.
3. Vissez la rallonge de vérin.
4. Vissez l'embout du vérin sur la rallonge de vérin.
Installation du vérin
Cantilever
Utilisez le cantilever si l'unité de puissance de barre franche doit être fixée sur une
surface verticale telle qu'une hiloire de cockpit.
Accessoires
C
L
F
L
page 5
en
pour sélectionner les accessoires
