Chapitre 2 : Installation du système
Étape 2 - Pose de la prise électrique
Câble d'alimentation
ATTENTION : câble d'alimentation
L'emploi d'un câble d'alimentation de section incorrecte peut
provoquer un dysfonctionnement du pilote automatique SPX-5 et
réduire significativement la puissance électrique fournie à l'unité de
puissance. Veillez à employer un câble de section appropriée. En cas
de doute, utilisez un câble de section supérieure.
Mesurez la distance entre l'emplacement prévu pour la prise électrique de l'unité de
puissance et le calculateur de route, puis utilisez le tableau en section Câble
d'alimentation en page 8, pour déterminer la section du câble d'alimentation
raccordant le calculateur de route à l'unité de puissance de barre franche.
Fixation de la prise
1. Découpez le gabarit de pose inséré en fin de ce manuel et à l'aide de ruban
adhésif, collez-le contre la cloison à l'emplacement désiré.
2. Percez un orifice de passage Ø 18 mm (23/32") et deux avant-trous Ø 2,5 mm (3/
32").
3. Décollez le gabarit, éliminez les éventuelles bavures et doucissez les arêtes
tranchantes.
4. Coupez une longueur de câble appropriée selon les prescriptions ci-dessus et
passez une extrémité dans le trou Ø 18 mm percé dans la cloison.

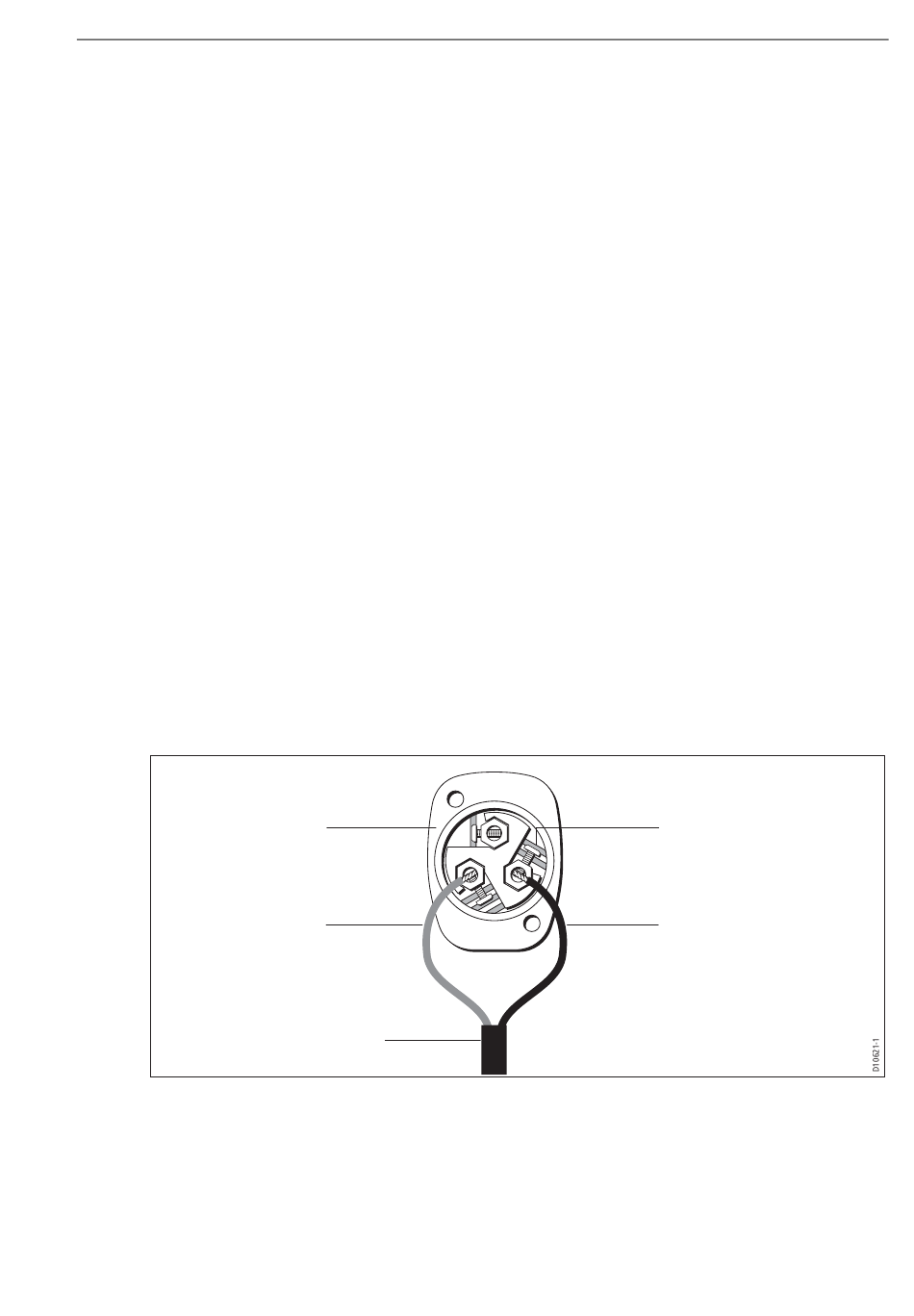

5. Connectez chaque fil à la borne appropriée sur la prise, comme illustré ci-
dessous.
Face arrière
de la prise
Fil bleu sur
borne 3 bandes
Vers le
Calculateur de route
6. Fixez la prise à la cloison à l'aide de deux vis autotaraudeuses.
7. Faites cheminer l'extrémité libre du câble jusqu'au calculateur de route. Fixez le
câble à intervalles réguliers.
Bandes d'identification
des bornes
Fil brun sur
borne 2 bandes
15
