Cheminée Éventuelle - Robur GAHP GS Manuel D'installation

3

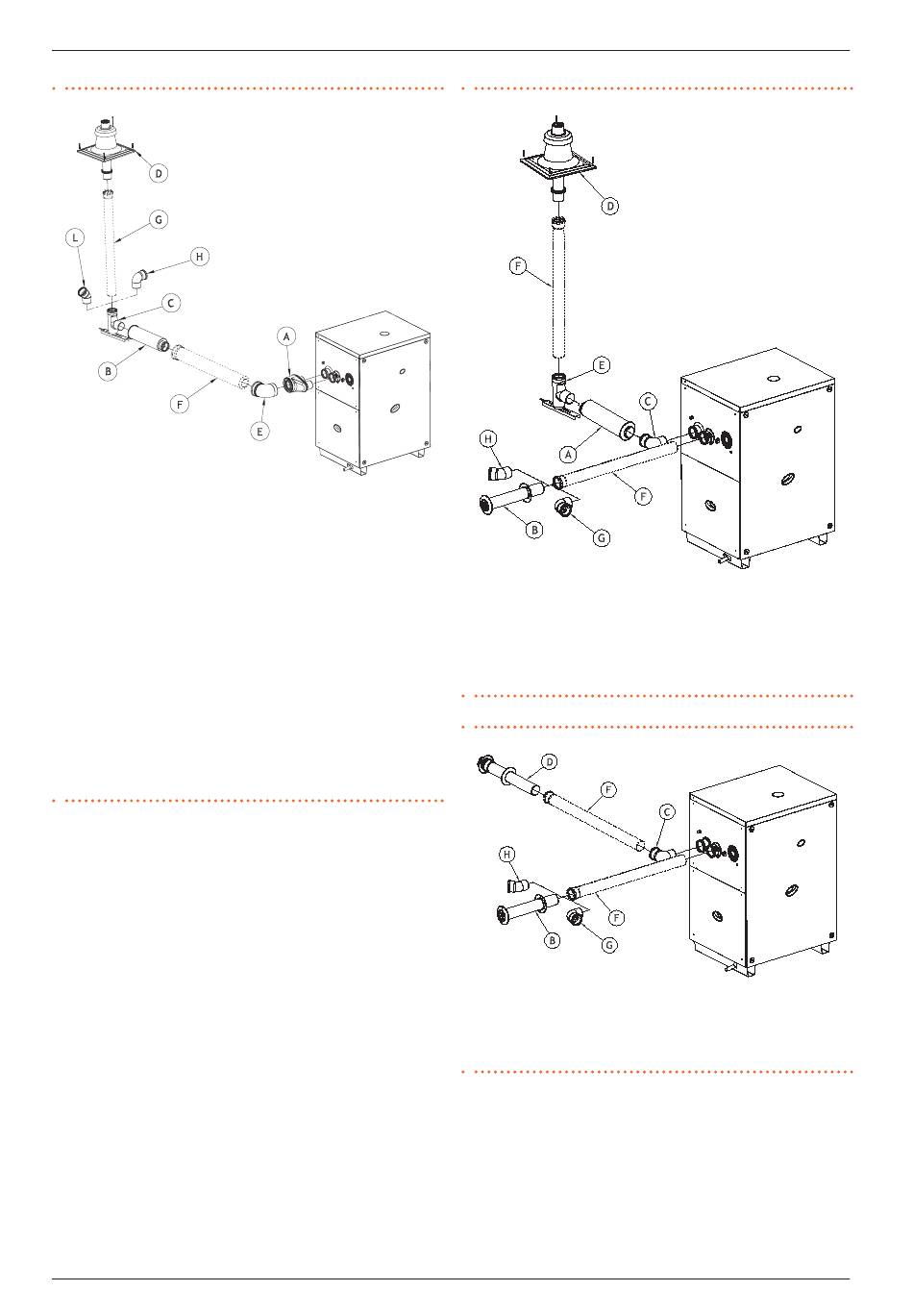

Figure 3.6 Évacuation des fumées concentrique type C43
80/125
A Dédoubleur DN80/125 2xDN80
B Passage mural DN 80/125
C Kit support cheminée DN80
D Couvre-cheminée DN80 c/terminal
E Coude concentrique 90° (ou 45°) 80/125
G Tuyau DN 80 L=1 m (ou 2 m)
H Coude 90° DN80
L Coude 45° DN80
60/100
A Dédoubleur DN60/100 2xDN80
B Passage mural DN 60/100
C Kit support cheminée DN60
D Couvre-cheminée DN60 c/terminal
E Coude concentrique 90° (ou 45°) DN60/100
F Tuyau concentrique DN60/100 L=1 m (ou 2m)
G Tuyau DN 60 L=1 m (ou 2 m)
H Coude 90° DN60
L Coude 45° DN60
Manuel d'installation, d'utilisation et d'entretien – GAHP GS/WS
Figure 3.7 Évacuation fumées dédoublé à toit type C53
80
A B C Kit aspiration évacuation dédoublée DN80
D Couvre-cheminée DN80 c/terminal
E Kit support cheminée DN80
F Tuyau DN80 L = 1 m (ou 2 m)
G Coude 90° DN80
H Coude 45° DN80
Figure 3.8 Évacuation fumées dédoublé mural type C53
80
B C D Kit terminal mural DN80
F Tuyau DN80 L=1 m (ou 2 m)
G Coude 90° DN80
H Coude 45° DN80
Cheminée éventuelle
Si nécessaire, l'appareil peut être relié à une cheminée.
Pour le dimensionnement de la cheminée, se référer au Tableau
▶
1.1 p. 16 et au manuel de conception.
Si plusieurs appareils sont reliés à une seule cheminée, il faut une
▶
vanne à clapet sur chaque évacuation.
La cheminée doit être conçue, dimensionnée, vérifiée et réalisée
▶
par une entreprise qualifiée, avec des matériaux et des composants
répondant aux normes en vigueur dans le pays d'installation.
Installateur hydraulique
