Einbau Des Lenkservos; Einbau Des Gas/Brems-Servos - Reely ROAD Promotion 30 Notice De Montage

In der Neutralstellung von Fernsteuerhebel und Trim-Hebel sollen die Servowellen in mittlerer Position zwischen den beiden Endanschlä-
gen stehen.

Einbau des Lenkservos

Legen Sie das Lenkservo auf den Kanal des Fernsteuersenders, dessen Steuerhebel "rechts/links" bewegt wird (bzw. bei Drehgriff-Fern-
steueranlagen auf den Kanal des Steuerrads).

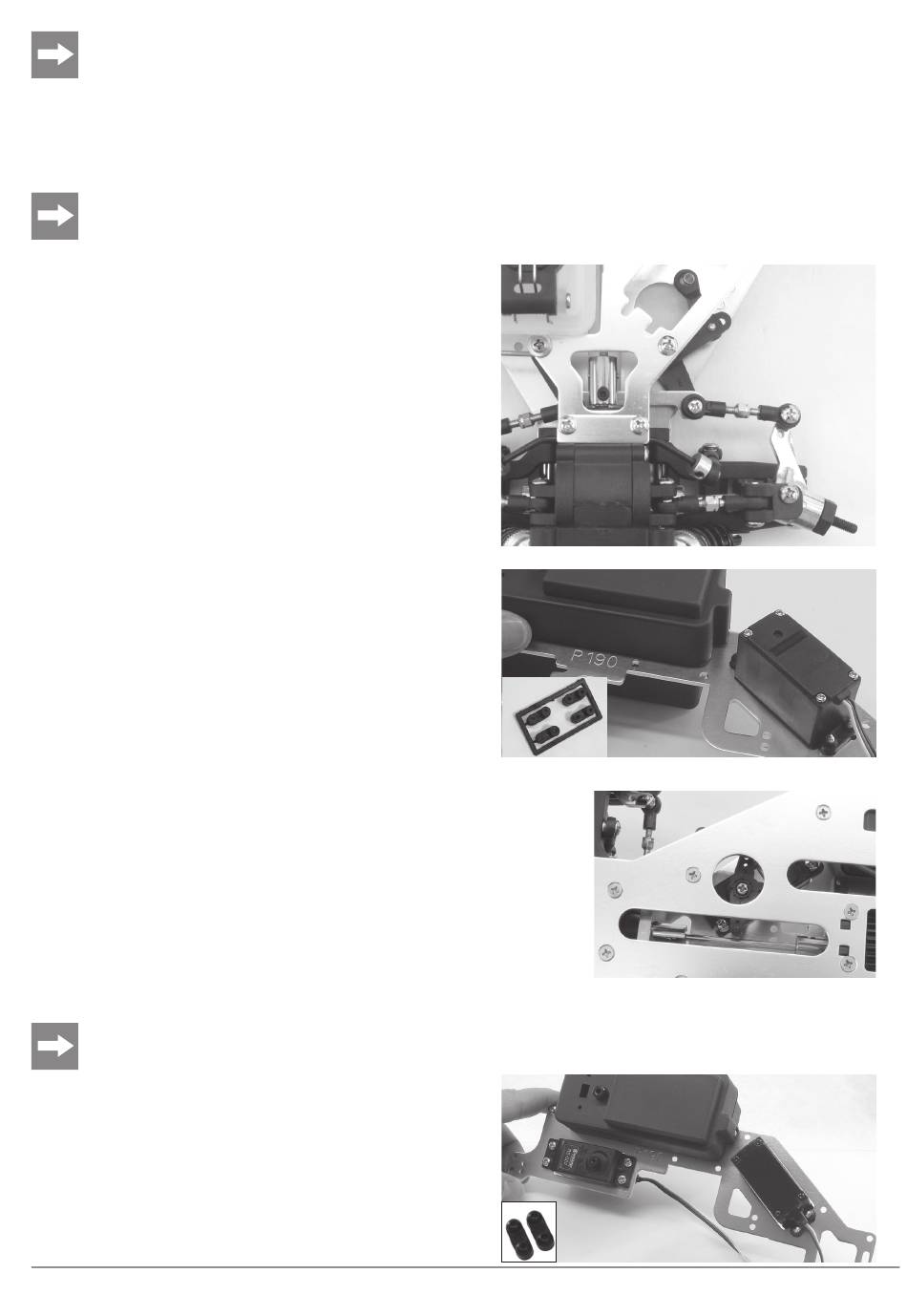

Aufbau der Lenkung
Die Lenkung ist als Achsschenkellenkung ausgelegt. Die Spurstangenhebel sind
dabei mit einer dreiteiligen Spurstange verbunden.
Die Schwenkbewegung des Servosteuerhebels wirkt über das Lenkgestänge (1,
bereits montiert) auf einen Arm des Servosavers (). Der Servosaver besteht aus
zwei rechtwinklig zueinander angeordneten Hebeln, die nicht starr miteinander
verbunden sind sondern sich über eine Feder in einer Ebene mit dem Lenkgestänge
gegeneinander bewegen lassen.
Der zweite Hebelarm des Servosavers (3) lenkt den mittleren Teil der Spurstange,
die Lenkplatte (4) aus und bewirkt so über die Spurstange (5) den Lenkeinschlag der
Räder. Wenn im Fahrbetrieb harte Schläge über die Räder in die Spurstange einge-
leitet werden, werden diese nicht unmittelbar auf das Lenkservo übertragen, sondern
über die federnde Verbindung der beiden Hebelarme des Servo-Savers gedämpft.
Der Lenkeinschlag rechts und links wird durch den mechanischen Anschlag der
Spurstangenhebel gegen den Achsschenkelträger begrenzt.
Einbau des Lenkservos
•
Bringen Sie die Servowelle mit Hilfe des Fernsteuersenders in Neutralstellung.
•
Schrauben Sie die RC-Einbauplatte und die Halterungen der Querstabilisatoren
ab (acht Schrauben)
•
Setzen Sie das Lenkservo, mit der Servowelle nach vorne, von unten in die Aus-
sparung der RC-Einbauplatte.
•
Trennen Sie zwei Servobefestigungen aus dem Zubehör ab (a) und verschrau-
ben Sie das Servo durch die RC-Platte in den Befestigungen.
Anschließen des Lenkservos
•
Stellen Sie die Räder geradeaus.
•
legen Sie die RC-Einbauplatte wieder auf und
•
schrauben Sie die RC-Einbauplatte wieder auf die A bstandsbolzen und die Getriebegehäuse.
•
Fixieren Sie die Querstabilisatoren wieder mit den Halteplatten durch die RC-Einbauplatte auf
dem Chassis.
•
Stecken Sie den Servoarm so auf die Servowelle des Lenkservos, dass der Umlenkhebel links
außen, parallel zur Fahrzeug-Längsachse verläuft.
•
Achten Sie darauf, dass die Servowelle in Neutralstellung und die Räder geradeaus gerichtet
bleiben.
•
Achten Sie ebenfalls darauf, dass sich der Servohebel möglichst verspannungsfrei bewegen und
der volle Lenkeinschlag erreicht werden kann.
•
Verschrauben Sie den Servoarm in dieser Position auf der Servowelle, von unten durch die Öff-
nung im Chassis.
Wir empfehlen, das Gas/Brems-Servo ebenfalls zu diesem Zeitpunkt zu montieren, bevor Sie die RC-Einbauplatte wieder fest einbauen!

Einbau des Gas/Brems-Servos

•
Das Gas/Brems-Servo wird in dem hinteren Ausschnitt der RC-Einbauplatte be-
festigt.
•
Schieben Sie das Servo von unten in den Ausschnitt, Servowelle nach vorne und
verschrauben Sie es mit den übrigen zwei Servobefestigungen.
© REELY 03/09
