Section 4 Ce que vous avez reçu
Vérifiez que tous les accessoires de montage sont présents. Notez que, à moins que le capteur soit
intégré à l'équipement ORBISPHERE, il doit être installé dans une douille ORBISPHERE ou dans
une chambre à circulation qui permette le contact avec le flux échantillon à analyser (se référer au
chapitre Montage à la page 34 pour les détails).
4.1 Un capteur TC pour la mesure de CO

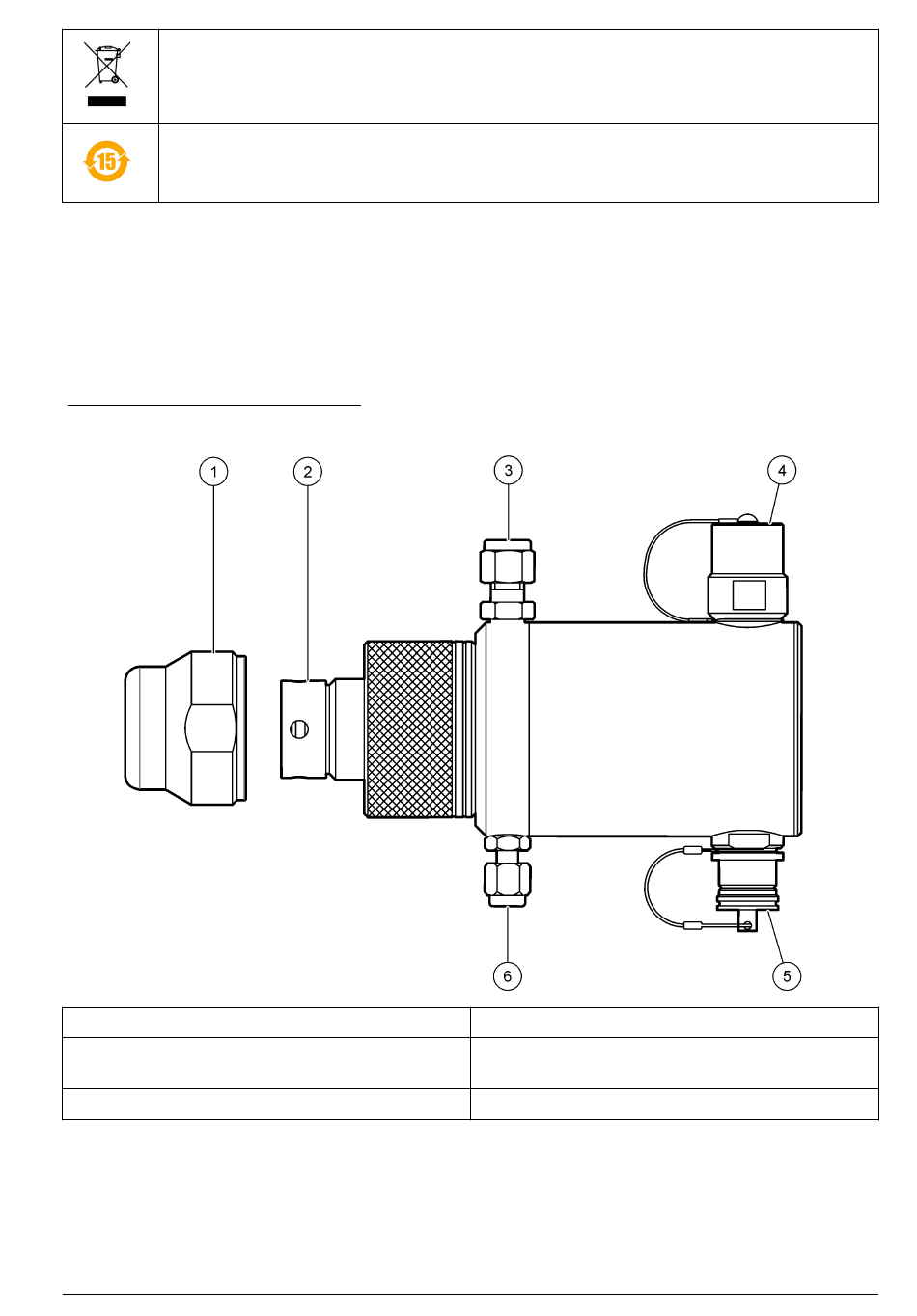

Figure 2 Composants du capteur
1 Capuchon de stockage
2 Capuchon de protection
3 Entrée du gaz de purge
La tête du capteur est protégée par un capuchon de stockage en plastique vissé. Le capteur peut se
brancher sur un capteur de température en ligne fourni en option (n° 5 sur la
permet d'installer un capteur de température directement dans le flux échantillon.
Le capteur a été soigneusement vérifié et étalonné dans un environnement de production et suivant
nos procédures de contrôle-qualité. Il n'est donc pas nécessaire d'effectuer l'entretien ou un
, N ou H
2 2 2
4 Sortie de raccordement à l'instrument
5 Entrée de raccordement pour le capteur de
température en ligne optionnel
6 Sortie du gaz de purge
Figure 2) qui vous
