Remarque :
Vous ne devez pas faire cheminer dans une même goulotte les câbles moteur de plusieurs variateurs.
Câble armé/câble de puissance blindé
Un câble à armure aluminium cannelée continue MC à six conducteurs (3 conducteurs de phase et 3
conducteurs de terre) est proposé par les fournisseurs suivants (noms de marque entre parenthèses) :
– Anixter Wire & Cable (Philsheath).
– BICC General Corp (Philsheath).
– Rockbestos Co. (Gardex).
– Oaknite (CLX)
Vous pouvez vous procurer des câbles blindés auprès de Belden, LAPPKABEL (ÖLFLEX) et Pirelli.
Sélection des câbles de commande
Blindage
Tous les câbles de commande doivent être blindés.
Un câble à deux paires torsadées blindées (figure A ci-après) doit être utilisé pour les signaux analogiques.
C'est aussi le type de câble recommandé pour les retours codeur. Utilisez une paire blindée séparément pour
chaque signal. N'utilisez pas de retour commun pour les différents signaux analogiques.
Un câble à double blindage (figure A ci-après) constitue la meilleure solution pour les signaux logiques basse
tension ; il est cependant possible d'utiliser un câble à paires torsadées à blindage unique (figure B).

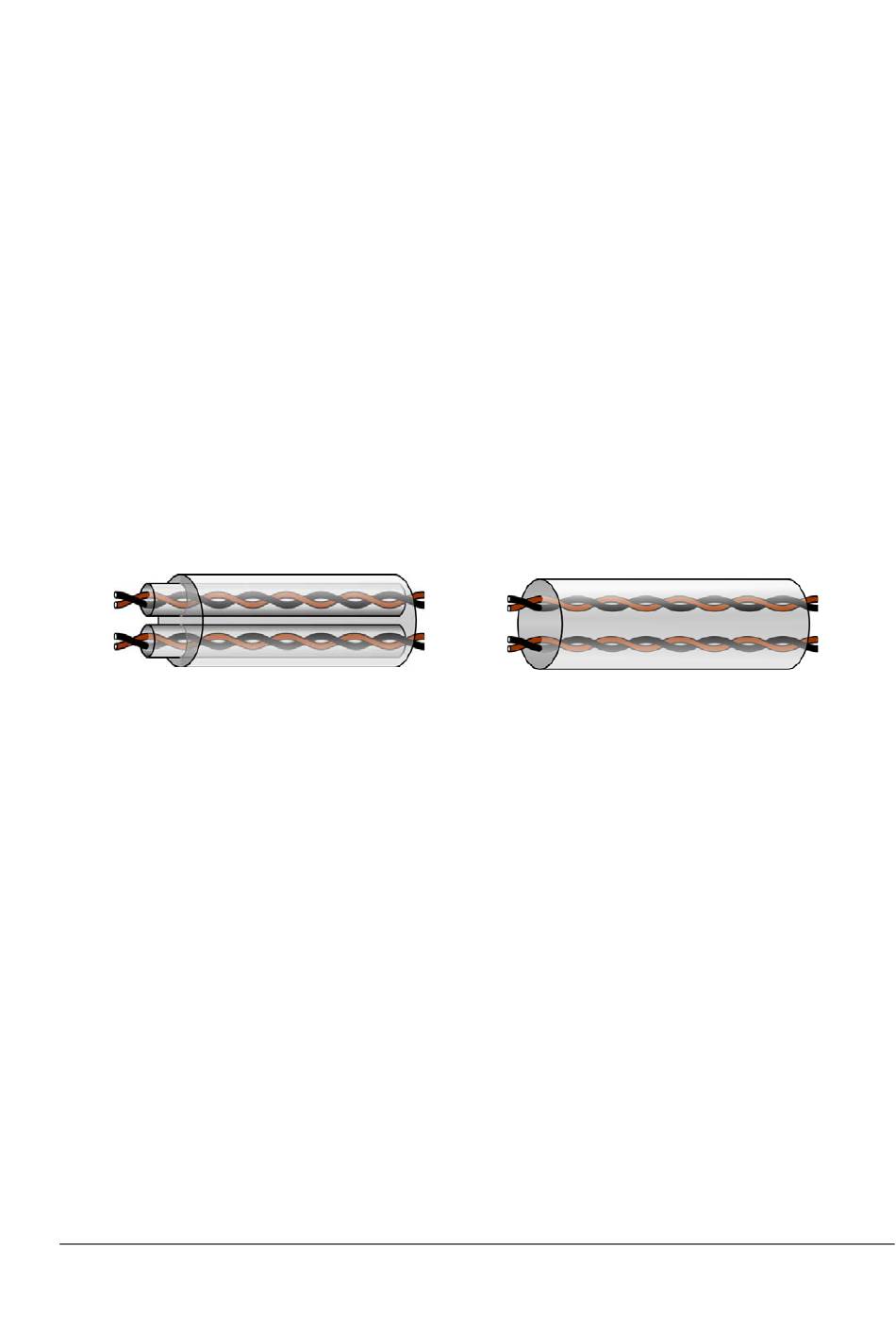

A : Câble à paire torsadée à double blindage. B : Câble multipaires torsadées à blindage unique
Les paires doivent être torsadées aussi près des bornes que possible.
Répartition des différents signaux dans des câbles distincts
Vous devez répartir les signaux analogiques et logiques dans des câbles blindés distincts. Ne jamais réunir des
signaux 24 V et 115/230 V dans un même câble.
CC CA
Signaux pouvant être transmis dans le même câble
Les signaux commandés par relais peuvent être transmis dans les mêmes câbles que les signaux des entrées
logiques à condition qu'ils ne dépassent pas 48 V. Les paires torsadées sont également recommandées pour
transmettre les signaux commandés par relais.
Type de câble relais
ABB a testé et approuvé les câbles recouverts de métal tressé (ex. ÖLFLEX de LAPPKABEL en Allemagne).
Longueur et type de câble pour la microconsole
La longueur de câble entre la microconsole et le variateur ne doit pas dépasser trois mètres (10 ft).
Type de câble : Câble de raccordement Ethernet blindé avec prises RJ45, Catégorie 5e ou supérieure.
