WH / WHPP
6.5 Schweißbrenner-System am Roboter montieren
1
6
1 Zylinderkopfschrauben 6xM3x10
2 Wechselkörper

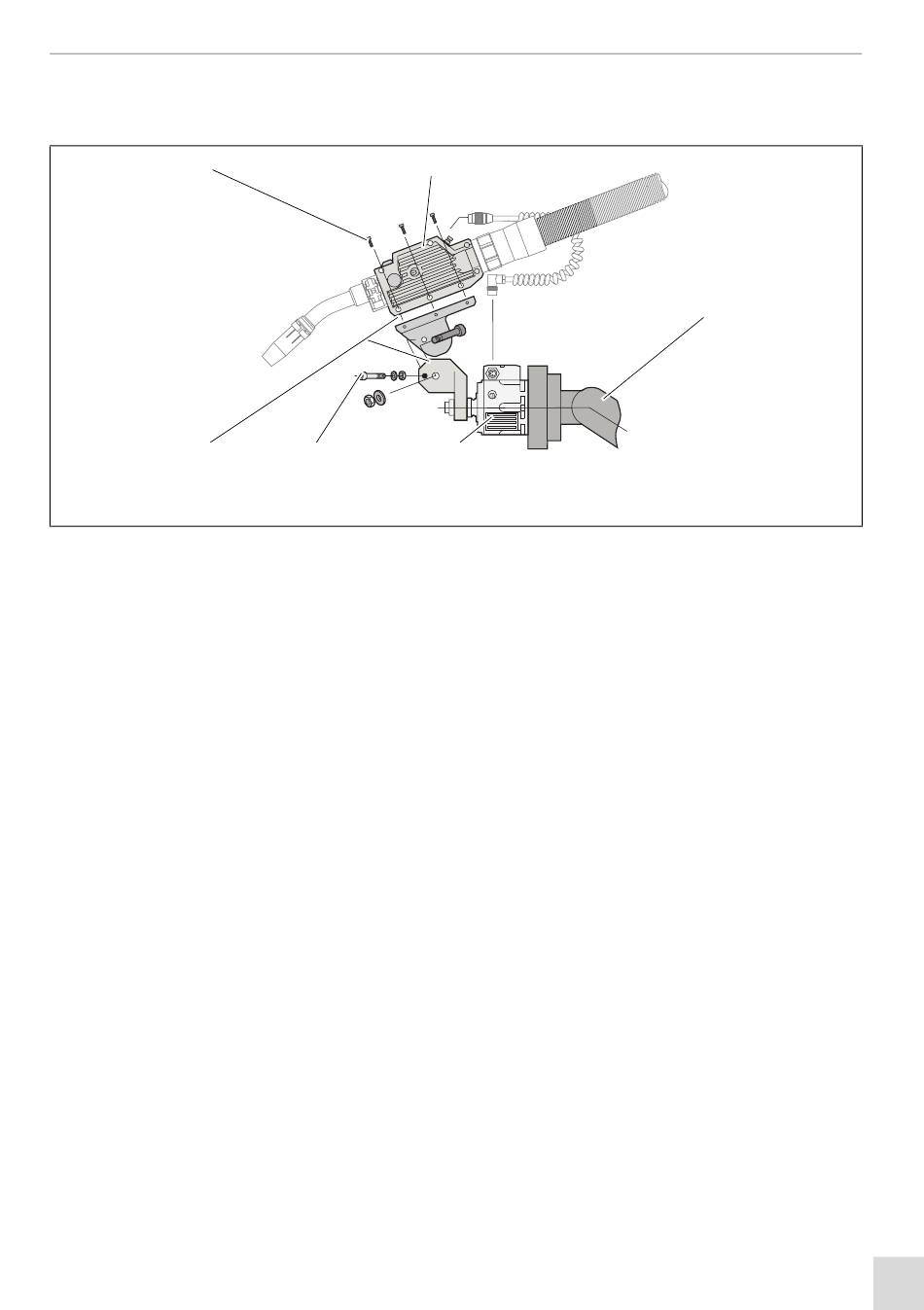

Abb. 10 Schweißbrenner-System am Roboter montieren
1 Halter (6) mit beigelegten sechs Zylinderkopfschrauben (1) am Wechselkörper (2)
befestigen.
2 Halter (6) an der ABICOR BINZEL Brennerhalterung CAT (4) montieren.
3 In beiden Haltern (6) eine 6H7 Bohrung vornehmen und mit der beigelegten
Passschraube (5) verstiften.
Beachten Sie zur fachgerechten Montage der ABICOR BINZEL Brennerhalterung CAT die
entsprechende Betriebsanleitung.
6.6 Anschluss maschinenseitig montieren
Überprüfen Sie nochmals die korrekte Befestigung der Drahtführung.
1 Zentralstecker und -buchse am Drahtvorschubgerät zusammenfügen und mit Anschlussmutter
sichern.
2 Ausblasschlauch an Ausblas- und Einsprüheinheit oder am Ausblasventil befestigen.
Verschließen Sie den Anschluss gasdicht, wenn die Option „Ausblasen" nicht genutzt wird.
BAL.0014 • 2019-01-16
2
5 4
3 Roboter
4 Brennerhalterung CAT
6 Inbetriebnahme
3
5 Passschraube
6 Halter
DE - 15
