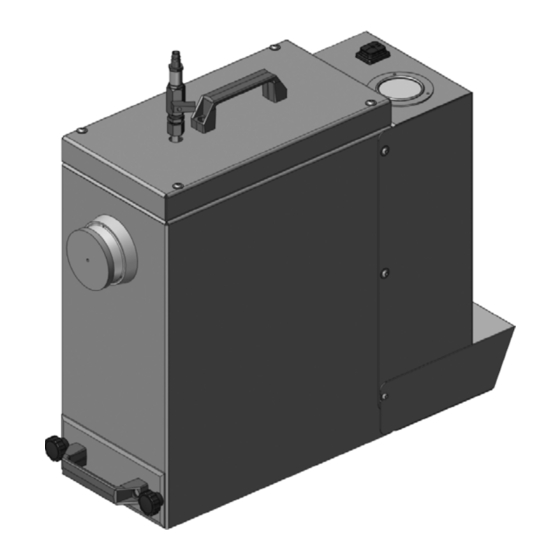

FES-200 W3
DE Absauggerät
EN Fume Extraction System
FR Dispositif d'aspiration
ES Extractor de humos
www.binzel-abicor.com
Table des Matières
loading

Manuels Connexes pour Abicor Binzel FES-200 W3

Sommaire des Matières pour Abicor Binzel FES-200 W3

  • Page 62 Toutes les marques déposées et marques commerciales contenues dans le présent mode d'emploi sont la propriété de leurs titulaires/fabricants respectifs. Vous trouverez nos documents actuels sur les produits, ainsi que l’ensemble des coordonnées des représentants et des partenaires d'ABICOR BINZEL dans le monde sur la page d'accueil www.binzel-abicor.com Identification FR-3...

  • Page 63: Déclaration De Conformité Ue

    1 Identification 1 Identification Le dispositif d'aspiration FES-200 W3 est utilisé dans l'industrie et l'artisanat pour l'aspiration de la fumée de soudage. Il est disponible en version tension d'alimentation 230 V et ne doit être utilisé qu'avec les pièces détachées ABICOR BINZEL d'origine. Ce mode d'emploi décrit seulement le dispositif d'aspiration FES-200 W3.
  • Page 64 1 Identification FES-200 W3 FR - 4...
  • Page 65 FES-200 W3 1 Identification FR - 5...

  • Page 66: Utilisation Conforme Aux Dispositions

    2 Sécurité FES-200 W3 2 Sécurité Respectez les consignes de sécurité figurant dans le document joint à ce manuel. 2.1 Utilisation conforme aux dispositions • L'appareil décrit dans ce mode d'emploi ne doit être utilisé qu'aux fins et de la manière décrites dans le mode d'emploi.

  • Page 67: Consignes De Sécurité Spécifiques

    Air soufflé [m³/h] = volume d'air de la salle [m³] Renouvellement d'air [1/h] Exemple : en cas de fonctionnement d'un filtre de fumée de soudage ABICOR BINZEL avec un débit volumique nominal de 200 m³/h, la même quantité d'air frais doit être assurée. Une aération naturelle est donc suffisante si le volume d'air dans la zone de travail s'élève à...

  • Page 68: Consignes De Sécurité Concernant Le Raccordement Électrique

    2 Sécurité FES-200 W3 2.4 Consignes de sécurité concernant le raccordement électrique AVIS • Veillez à ce que le câble de raccordement au réseau ne soit pas écrasé, pincé, distendu ou endommagé. • Vérifiez régulièrement que le câble de raccordement au réseau n'est pas usé ou endommagé.

  • Page 69: Plaques Indicatrices Et D'avertissement

    FES-200 W3 3 Description du produit 2.7 Plaques indicatrices et d'avertissement Les plaques indicatrices et d'avertissement suivantes se trouvent sur le produit : Symbole Signification Lisez et respectez le mode d'emploi ! 2.8 Instructions concernant les situations d'urgence En cas d'urgence, coupez immédiatement les alimentations suivantes : •...

  • Page 70: Abréviations

    Abréviations 3.3 Plaque signalétique Fig. 1 Plaque signalétique Le dispositif d'aspiration FES-200 W3 porte une plaque signalétique. Pour tout renseignement complémentaire, les informations suivantes sont nécessaires : • Type d'appareil, numéro d'appareil, année de construction 3.4 Signes et symboles utilisés Dans le mode d'emploi, les signes et symboles suivants sont utilisés :...

  • Page 71: Description Des Fonctions

     Tab. 3 Conditions environnementales de transport et de stockage à la page FR-10 5 Description des fonctions Le dispositif d'aspiration FES-200 W3 est un élément de système de soudage destiné à l'utilisation avec une torche manuelle. Le dispositif correspond à la classe de séparation de fumée de soudage W3. Il est conçu pour la séparation des fumées générées lors du soudage ou du coupage thermique des aciers alliés...
  • Page 72  5.1 Vidange du bac collecteur à la page FR-13 Le FES-200 W3 est équipé d'un système automatique Marche-Arrêt. La pince Marche-Arrêt est fixée sur le faisceau de la torche de soudage, ce qui permet l'activation automatique du dispositif d'aspiration.

  • Page 73: Vidange Du Bac Collecteur

    FES-200 W3 5 Description des fonctions 5.1 Vidange du bac collecteur DANGER Risque de blessure en cas de démarrage inattendu Pendant toute la durée des travaux d'entretien, de maintenance, d'assemblage, de démontage et de réparation, respectez les points suivants : •...

  • Page 74: Nettoyage Du Filtre (Nettoyage Par Rotation)

    5 Description des fonctions FES-200 W3 13 Éliminez le sac à poussière et le chiffon jetable conformément aux dispositions locales.  12 Élimination à la page FR-26 5.2 Nettoyage du filtre (nettoyage par rotation) DANGER Risque de blessure en cas de démarrage inattendu Pendant toute la durée des travaux d'entretien, de maintenance, d'assemblage, de démontage et de...
  • Page 75 FES-200 W3 5 Description des fonctions Nettoyage du filtre (nettoyage par rotation) 3 Bouchon de fermeture Raccord d'air comprimé Robinet Fig. 4 Nettoyage du filtre Procédez comme suit :  Fig. 2 Description des fonctions à la page FR-12 1 Placez le dispositif d'aspiration sur le sol.

  • Page 76: Remplacement De La Cartouche Filtrante

    5 Description des fonctions FES-200 W3 5.3 Remplacement de la cartouche filtrante Après un certain temps de fonctionnement, de la poussière fine peut pénétrer dans le filtre. Même un nettoyage du filtre ne peut plus enlever la poussière. Le filtre doit être remplacé par un filtre neuf.
  • Page 77 FES-200 W3 5 Description des fonctions Procédez comme suit :  Fig. 2 Description des fonctions à la page FR-12 1 Placez le dispositif d'aspiration sur le sol. 2 Arrêtez le dispositif d'aspiration à l'aide de l'interrupteur à bascule (11) (position 0).

  • Page 78: Mise En Service

    • Retirez la fiche secteur. AVIS • Le dispositif d'aspiration doit être installé sur une surface plane à proximité du poste de travail. Dispositif d'aspiration FES-200 W3 Pince Marche-Arrêt à 4 pôles (la présentation peut Système de torche Tuyau d'aspiration (faisceau) varier) Fig.
  • Page 79 2 Placez le faisceau de la torche d'aspiration de gaz de combustion dans la pince Marche-Arrêt (3). 3 Mettez l'interrupteur à bascule (2) sur la position Auto. Lors de la mise en marche du processus de soudage, le FES-200 W3 est activé automatiquement. AVIS •...

  • Page 80: Branchement Électrique

    • Après l'arrêt du dispositif d'aspiration, attendez au moins une minute avant d'ouvrir le couvercle et le bac collecteur. AVIS • Veillez à utiliser le dispositif d'aspiration FES-200 W3 uniquement dans des locaux suffisamment aérés. • Le bac collecteur doit être contrôlé après chaque utilisation.

  • Page 81: Éléments De Commande

    FES-200 W3 8 Mise hors service 7.1 Éléments de commande Manomètre Raccordement du câble avec fiche Raccord pince Marche-Arrêt (4 pôles) Interrupteur à bascule Interrupteur de protection de tension Fig. 9 Éléments de commande 7.2 Après un arrêt prolongé  6 Mise en service à la page FR-18 8 Mise hors service ...

  • Page 82: Maintenance Et Nettoyage

    9 Maintenance et nettoyage FES-200 W3 6 Nettoyez l'extérieur du dispositif d'aspiration à l'aide d'un chiffon humide jetable. 7 Éliminez le sac à poussière et les chiffons jetables conformément aux dispositions locales.  12 Élimination à la page FR-26 9 Maintenance et nettoyage Un entretien et un nettoyage réguliers et permanents sont indispensables pour une longue durée de vie et...

  • Page 83: Intervalles De Contrôle

    FES-200 W3 9 Maintenance et nettoyage 9.1 Intervalles de contrôle AVIS • Les intervalles d’entretien indiqués sont des valeurs approximatives se rapportant à un fonctionnement par équipes de 8 h. • Nous recommandons de consigner les contrôles dans un procès-verbal. La date des travaux, les défauts détectés et le nom de la personne chargée d'effectuer le contrôle doivent être consignés dans...

  • Page 84: Dépannage

    10 Dépannage FES-200 W3 10 Dépannage DANGER Danger de blessures et d’endommagement du dispositif en cas d’utilisation par des personnes non autorisées Les réparations et modifications non conformes du produit peuvent entraîner des blessures graves ainsi que des dommages considérables du dispositif. Les effets de la garantie produit cessent en cas d'intervention par des personnes non autorisées.
  • Page 85 FES-200 W3 11 Démontage 11 Démontage DANGER Risque de blessure en cas de démarrage inattendu Pendant toute la durée des travaux d'entretien, de maintenance, d'assemblage, de démontage et de réparation, respectez les points suivants : • Mettez la source de courant hors circuit.

  • Page 86: Élimination

    être éliminée avec les ordures ménagères. Respectez les dispositions locales et administratives. 12.3 Emballages ABICOR BINZEL a réduit l’emballage de transport au minimum. Lors du choix des matériaux d’emballage, nous veillons à ce que ces derniers soient recyclables. FR - 26...

  • Page 87: Pièces Détachées

    FES-200 W3 13 Annexe 13 Annexe 13.1 Pièces détachées Standard 230 V (601.0034.1) 115 V (601.0035.1) Désignation N° d'article N° d'article Système de nettoyage complet 601.0007.1 Pièce de raccordement 601.0014.1L Cartouche filtrante W3 601.0048.1 Balai de charbon (2 unités nécessaires) 601.0005.1...

  • Page 88: Schéma De Connexion

    13 Annexe FES-200 W3 13.2.1 Schéma de connexion Fig. 10 Schéma de connexion électrique 230 V // 50 Hz FR - 28...

  • Page 89: Annexe

    FES-200 W3 13 Annexe Fig. 11 Schéma de connexion électrique 230 V // 50 Hz FR - 29...
  • Page 90 13 Annexe FES-200 W3 Fig. 12 Schéma de connexion électrique 115 V // 50/60 Hz FR - 30...
  • Page 91 FES-200 W3 13 Annexe Fig. 13 Schéma de connexion électrique 115 V // 50/60 Hz FR - 31...
  • Page 122 Notas FES-200 W3 Notas ES - 32...
  • Page 123 FES-200 W3 Notas ES - 33...
