Installation électrique
L'installation électrique doit être effectuée exclusivement par
un électricien qualifié.
Danger !
Danger de mort par électrocution !
Les bornes de raccordement au secteur L
et N restent en permanence sous tension,
même lorsque le produit est désactivé à
l'aide de l'interrupteur marche/arrêt :
▶
Mettez le produit hors tension en coupant
toutes les sources d'alimentation élec-
trique sur tous les pôles (séparateur élec-
trique avec un intervalle de coupure d'au
moins 3 mm, par ex. fusible ou disjoncteur
de protection).
▶
Sécurisez l'appareil pour éviter toute re-
mise sous tension.
▶
Attendez au moins 3 min, pour que les
condensateurs se déchargent.
▶
Vérifiez que le système est bien hors ten-
sion.

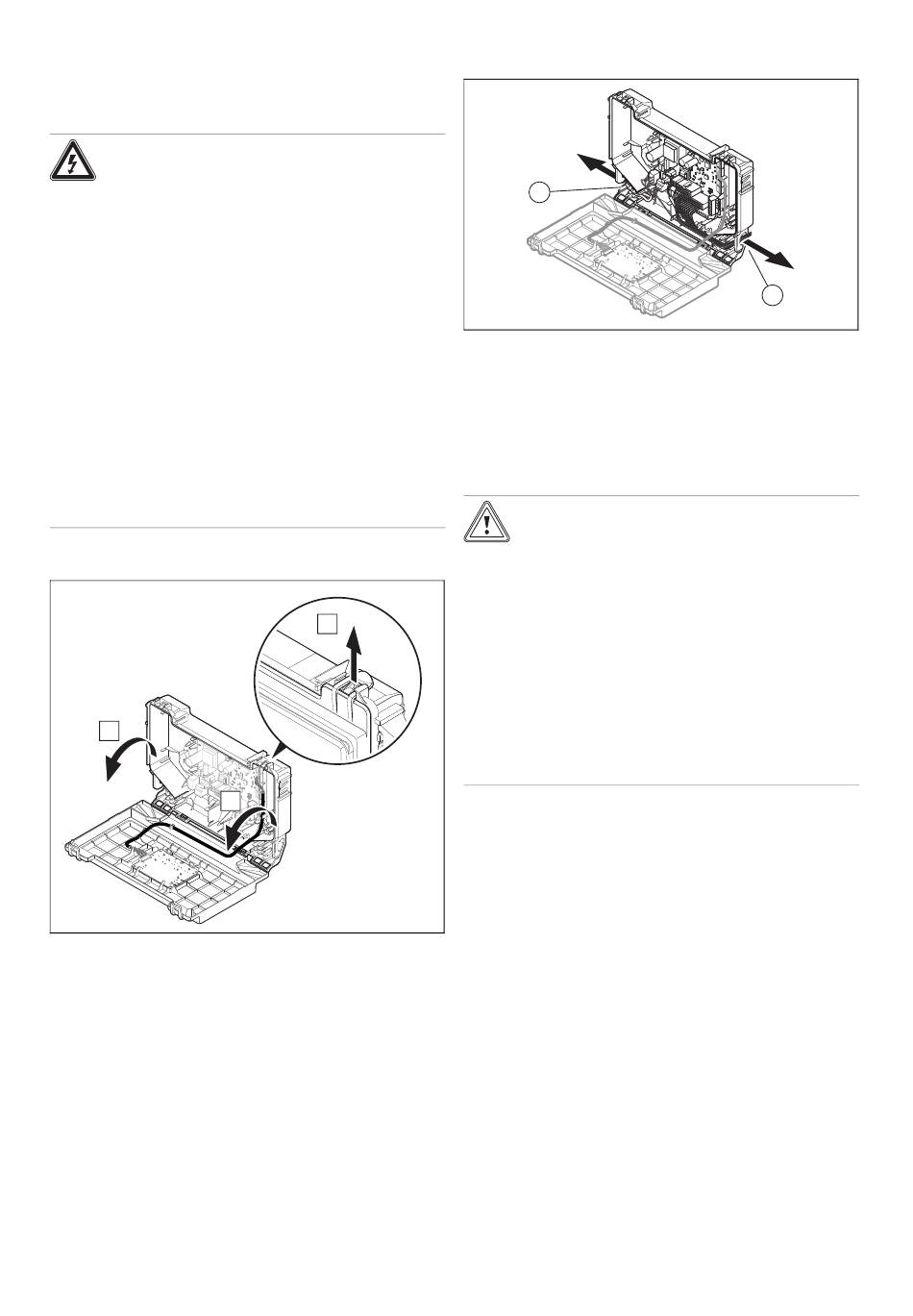

5.6.1
Ouverture du boîtier électrique
B
0020231689_02 ecoTEC pure Notice d'installation et de maintenance
A
B
5.6.2
Cheminement des câbles
230V
2
1
Cheminement des
câbles 24 V/eBUS
2
Cheminement des
câbles 230V
5.6.3
Informations générales sur le raccordement
des câbles
Attention !
Risques de dommages matériels en cas
d'installation non conforme !
Si la tension secteur est raccordée aux mau-
vaises cosses et bornes enfichables, le sys-
tème électronique risque de subir des dom-
mages irrémédiables.
▶
Les bornes eBUS (+/‑) et RT 24 V ne
doivent surtout pas être raccordées à la
tension secteur.
▶
Ne branchez pas le câble de raccorde-
ment ailleurs que sur les bornes prévues
à cet effet !
1.
Faites passer les câbles de raccordement des compo-
sants à connecter dans le passe-câbles situé en bas du
produit, à gauche.
2.
Vérifiez que le passe-câbles est bien fixé et que les
câbles sont bien placés.
3.
Faites en sorte que les passe-câbles enchâssent bien
les câbles de raccordement et qu'il n'y ait pas d'inter-
stice visible.
4.
Utilisez des serre-câbles.
5.
Si nécessaire, raccourcissez les câbles de raccorde-
ment.
Installation 5
1
24V / eBUS
17
