5 Installation
4.
Assurez vous de la présence des composants suivants
sur l'installation :
–
un robinet d'arrêt sur l'arrivée d'eau froide
–
un robinet d'arrêt sur l'arrivée du gaz
–
un dispositif de remplissage et de vidange dans
l'installation de chauffage
5.2

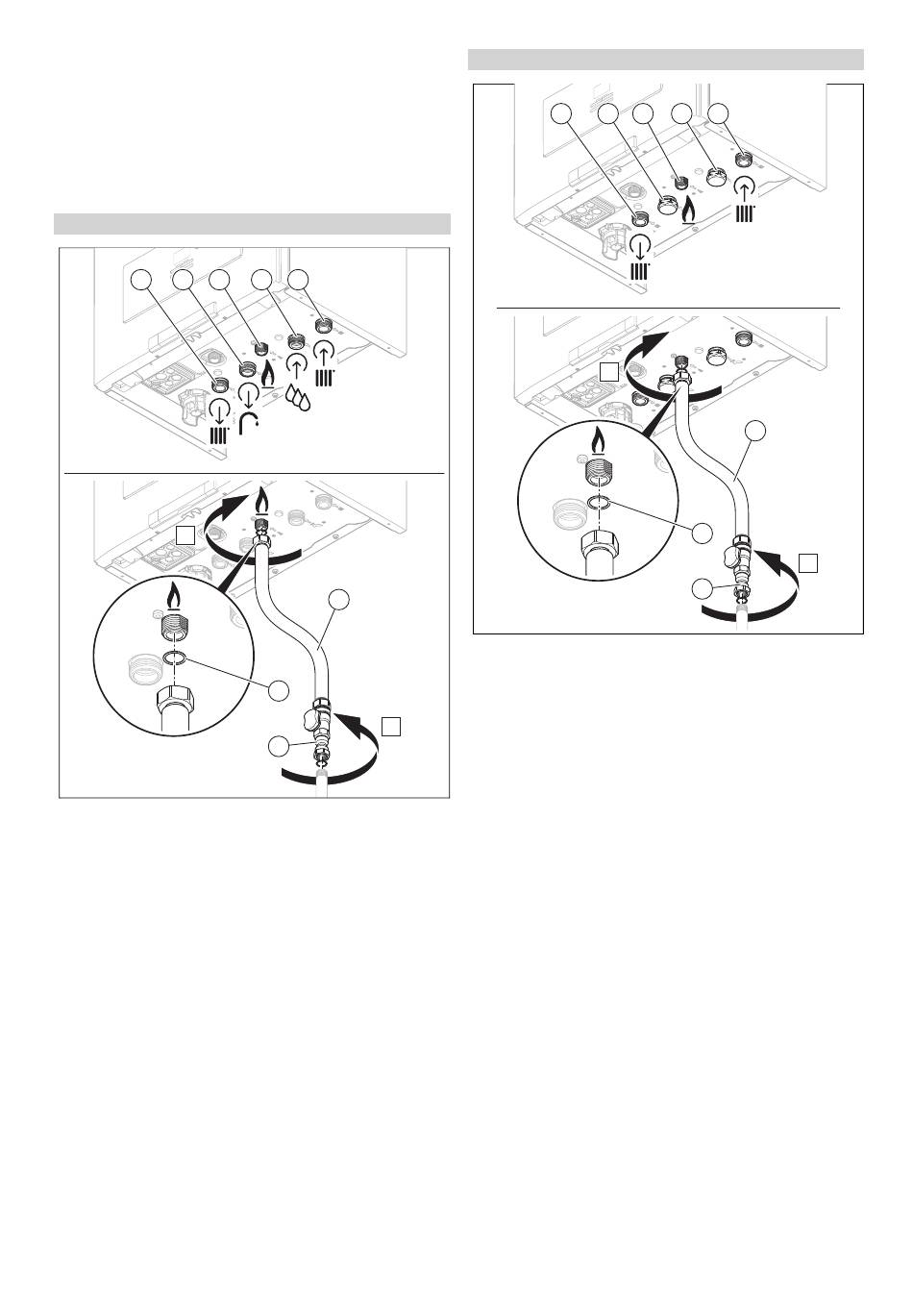

Raccordement gaz et eau
Condition: Produit avec production d'eau chaude sanitaire intégrée
1
2
3
A
1
Raccord du départ
chauffage, G3/4
2
Raccord d'eau chaude
sanitaire, G3/4
3
Raccord gaz, G1/2
4
Raccord de l'arrivée
eau froide, G3/4
5
Raccord du retour
chauffage, G3/4
▶
Procédez aux raccordements d'eau et de gaz conformé-
ment aux normes en vigueur.
▶
Commencez par raccorder le tube de gaz (6) à la chau-
dière. Utilisez un joint plat (7).
▶
Raccordez ensuite le robinet d'arrêt du gaz (8) du tube
de gaz au raccord de gaz.
14
4
5
6
7
B
8
6
Tube de gaz (non
inclus dans le contenu
de la livraison)
7
Joint plat (non inclus
dans le contenu de la
livraison)
8
Robinet d'arrêt du gaz
du tube de gaz
Condition: Produit avec mode chauffage uniquement
1
2
A
1
Raccord du départ
chauffage, G3/4
2
Raccord non utilisé,
G3/4
3
Raccord gaz, G1/2
4
Raccord non utilisé,
G3/4
5
Raccord du retour
chauffage, G3/4
▶
Procédez aux raccordements d'eau et de gaz conformé-
ment aux normes en vigueur.
▶
Commencez par raccorder le tube de gaz (6) à la chau-
dière. Utilisez un joint plat (7).
▶
Raccordez ensuite le robinet d'arrêt du gaz (8) du tube
de gaz au raccord de gaz.
Notice d'installation et de maintenance ecoTEC pure 0020231689_02
3
4
5
6
7
B
8
6
Tube de gaz (non
inclus dans le contenu
de la livraison)
7
Joint plat (non inclus
dans le contenu de la
livraison)
8
Robinet d'arrêt du gaz
du tube de gaz
