10 Dépannage

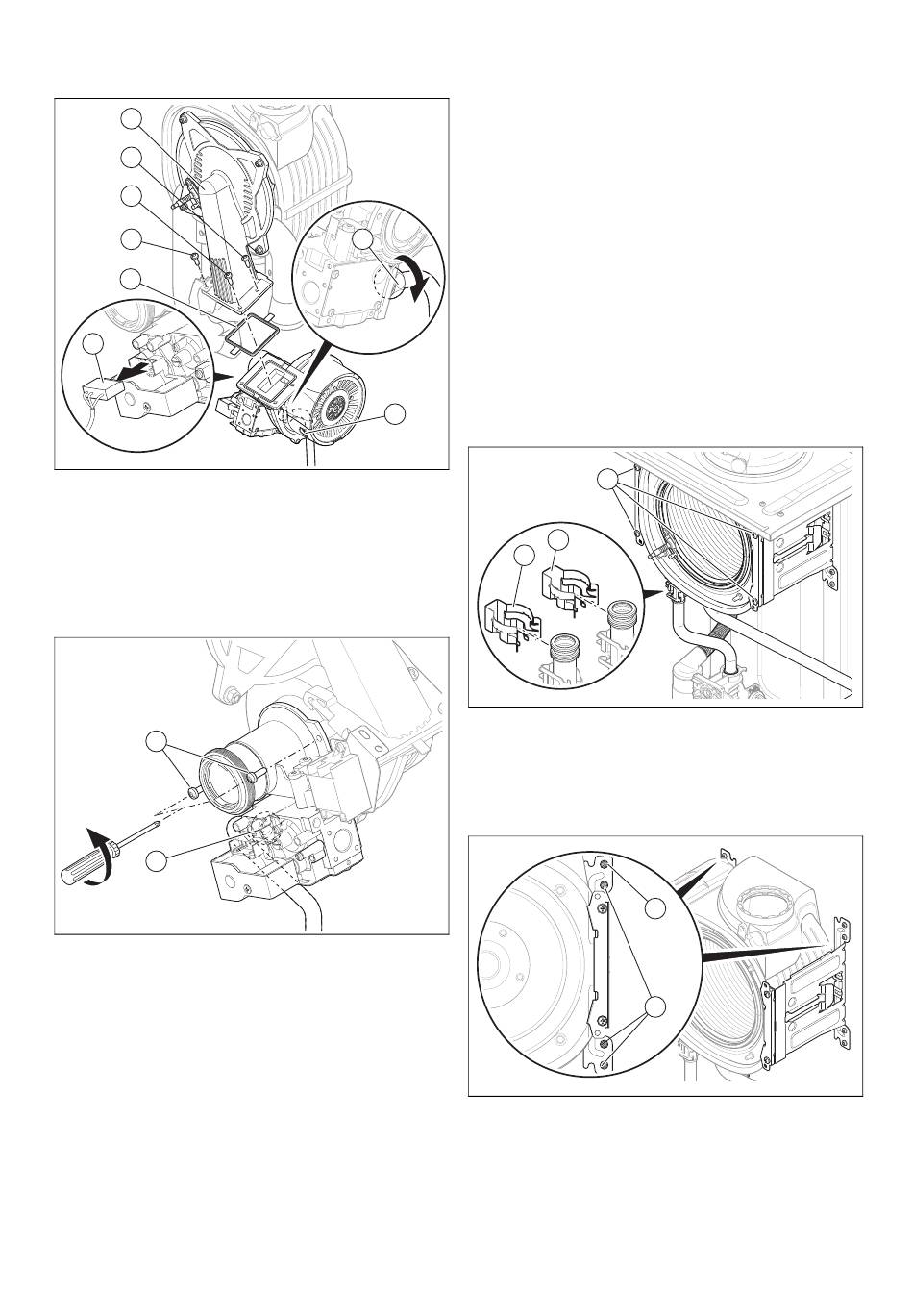

10.7.2 Remplacement du ventilateur ou du
mécanisme gaz
1
2
3
4
5
7
1.
Retirez le tube d'entrée d'air.
2.
Débranchez le connecteur du mécanisme gaz (7).
3.
Débranchez le connecteur du moteur du ventilateur (6)
en appuyant sur l'ergot de verrouillage..
4.
Dévissez le raccord du mécanisme gaz(8).
5.
Dévissez les trois vis (2) - (4) entre le tube mélangeur
(1) et la bride du ventilateur.
1
2
6.
Sortez le module composé du ventilateur et du méca-
nisme gaz du produit.
7.
Dévissez les deux vis de fixation(1) du mécanisme gaz,
puis désolidarisez le ventilateur du mécanisme gaz.
8.
Remplacez le ventilateur ou le mécanisme gaz défec-
tueux.
9.
Remontez le mécanisme gaz et le ventilateur tels qu'ils
étaient avant démontage. Utilisez des joints neufs.
10. Vissez le ventilateur sur le mécanisme gaz.
11. Si vous avez démonté le tube de gaz, vissez l'écrou-
raccord (2) du tube de gaz sur le mécanisme gaz sans
le serrer dans un premier temps. Attendez d'avoir
terminé le montage du mécanisme gaz pour serrer
l'écrou-raccord à fond.
28
12. Remontez le module formé par le ventilateur et le mé-
canisme gaz dans l'ordre inverse du démontage. Vous
devez impérativement utiliser un joint neuf (5).
13. Conformez-vous bien à l'ordre de serrage des trois vis
situées entre le ventilateur et le tube mélangeur, en
suivant la numérotation (3), (2) et (4).
14. Serrez l'écrou-raccord (2) du mécanisme gaz et l'écrou-
raccord (8) entre les tubes de gaz à fond. Fixez le tube
de gaz pour éviter qu'il ne se torde. Utilisez des joints
neufs.
8
15. Une fois l'intervention terminée, effectuez un contrôle
d'étanchéité (contrôle de fonctionnement). (→ page 24)
16. En cas de montage d'un mécanisme gaz neuf, effec-
tuez un réglage du gaz. (→ page 20)
10.7.3 Remplacement de l'échangeur de chaleur
1.
Vidangez le produit. (→ page 32)
2.
Démontez le module compact thermique. (→ page 32)
3.
Débranchez le tuyau de vidange des condensats de
6
l'échangeur thermique.
2
4.
Retirez les agrafes (2) et (3) au niveau du raccord de
départ et du raccord de retour.
5.
Débranchez le raccord de départ.
6.
Débranchez le raccord de retour.
7.
Retirez les deux vis (1) au niveau des deux supports.
8.
Retirez les trois vis inférieures (2) de la partie arrière du
support.
9.
Faites basculer le support pour placer la vis supérieure
(1) sur le côté.
10. Tirez l'échangeur de chaleur vers le bas et la droite,
puis sortez-le du produit.
Notice d'installation et de maintenance ecoTEC pure 0020231689_02
