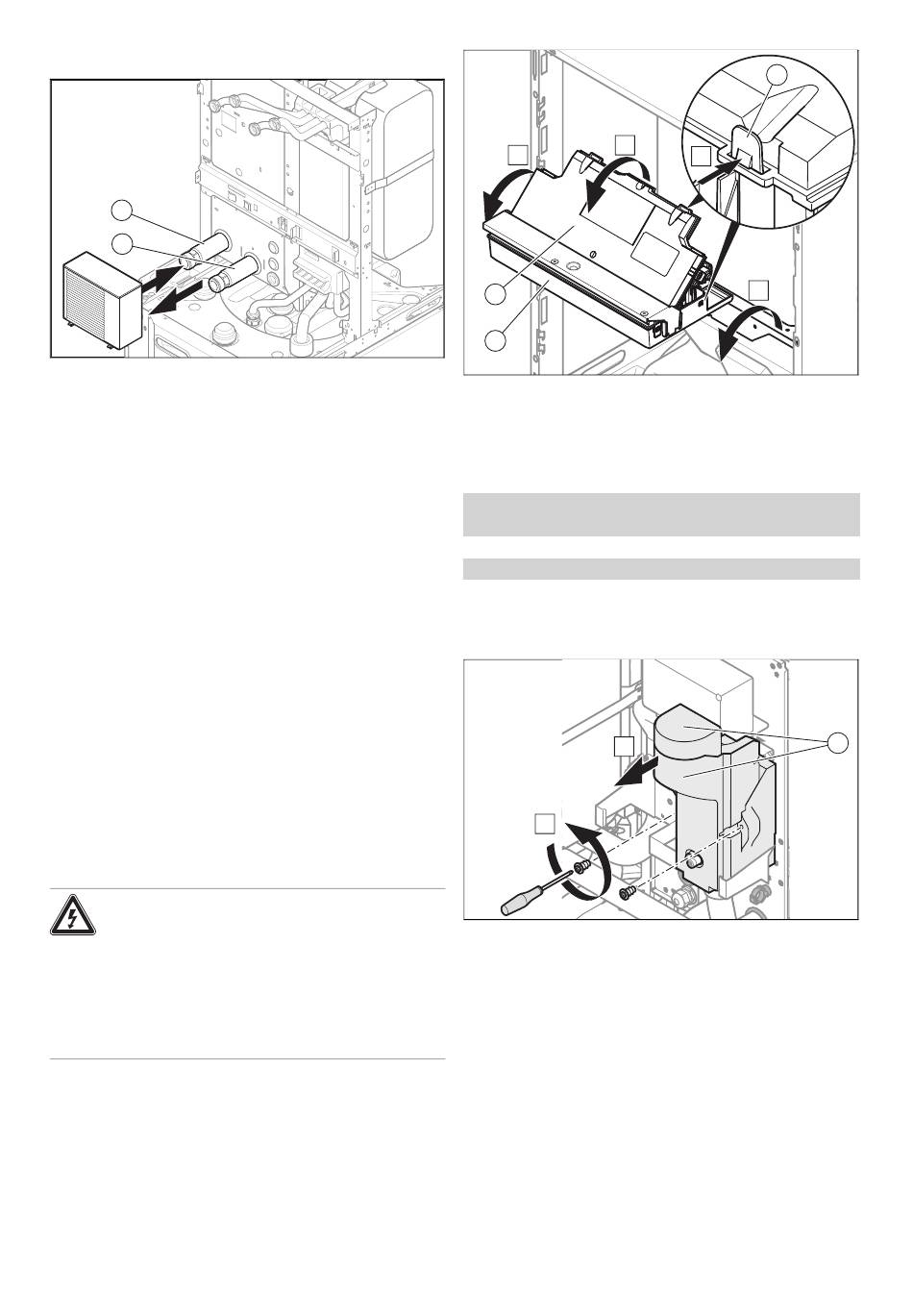

5.1.1 Raccordement à la pompe à chaleur
1
2
1 Raccord G1"1/4, Retour
de la pompe à chaleur
1. Nettoyez soigneusement les conduites d'alimentation
par soufflage ou rinçage avant de procéder à l'installa-
tion.
2. Connectez la pompe à chaleur à la tour hydraulique à
l'aide de flexibles de raccordement 1"1/4.
3. Vérifiez la présence d'un filtre sur le retour de la pompe
à chaleur.
4. Vérifiez l'étanchéité des raccordements. (→ page 23)
5. Veillez à ce que le débit volumique de la pompe à cha-
leur soit au minimum de 40% du débit volumique nomi-
nal (cf données techniques de la notice pompe à cha-
leur).
5.2 Fonction rafraîchissement
Le produit est compatible avec la fonction rafraîchissement
de la pompe à chaleur.
Le paramétrage et l'activation du mode rafraîchissement se
gèrent par le régulateur système.
Il est conseillé d'isoler les tubulures de l'installation.
▶
Assurez-vous que l'ensemble des pièces isolantes du
produit sont en place et en bon état.
5.3 Installation électrique
Danger !
Danger de mort par électrocution !
Les bornes de raccordement au secteur L et
N restent en permanence sous tension :
▶
Coupez l'alimentation électrique.
▶
Protégez l'alimentation électrique pour
empêcher tout réenclenchement.
5.3.1 Ouverture du boîtier électrique
1. Démontez l'habillage avant. (→ page 9)
0020223249_02 uniTOWER Notice d'installation et de maintenance
2 Raccord G1"1/4, Départ
vers la pompe à chaleur
C
A
2
1
2. Rabattez le boîtier de commande (1) vers l'avant.
3. Libérez les quatre attaches (3) des supports à gauche
comme à droite.
5.3.2 Ouverture du boîtier électrique générale
Validité: France
OU Belgique
Condition: Le câble d'alimentation doit être changé
▶
Ouvrez le boîtier électrique uniquement si le câble d'ali-
mentation doit être changé.
1. Démontez l'habillage avant. (→ page 9)
B
A
2. Retirez l'isolant (1) de l'élément chauffant d'appoint par
résistance électrique.
Installation 5
3
B
A
1
