3. Serrez fermement toute la visserie.
4. Tournez les lames pour vérifier qu'il y a bien un espace
de 3 mm entre les lames et les déflecteurs.
5. À l'aide de la visserie existante, vérifiez que tous les
trous du plateau de coupe sont occupés par un boulon et
un écrou.
Attention
Des débris peuvent être projetés par les trous non
obturés et vous blesser, ainsi que les personnes à
proximité.
N'utilisez jamais la tondeuse sans que la visserie
soit en place dans tous les trous.
Installez la visserie dans les trous de montage
quand le déflecteur de broyage est déposé.
Pose et dépose des déflecteurs "Kickers"
Les instructions suivantes concernent la pose et la dépose
de déflecteurs. Les déflecteurs "kickers" ne sont utilisés
que pour le broyage. Les procédures suivantes décrivent la
pose des déflecteurs ; pour la dépose, inversez la procédure.
Important
Les déflecteurs "kickers" ne sont utilisés
que pour le broyage et doivent être déposés pour l'éjection
latérale.

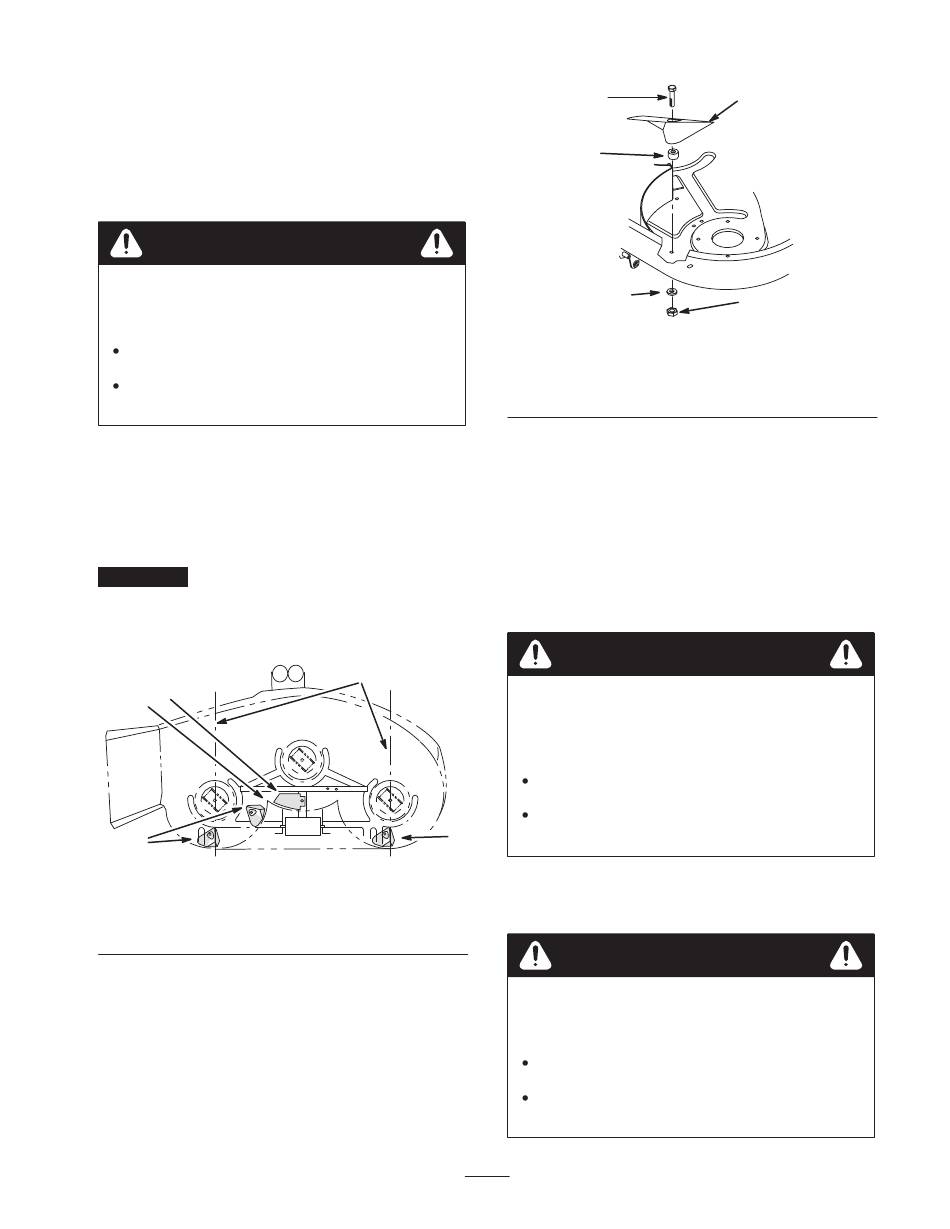

1. Placez la plaque "kicker" en position (Fig. 22).
1
3
2
Figure 22
1. Plaque de déflecteur
"kicker"
2. Déflecteur "kicker"
2. Fixez la plaque du déflecteur avec un boulon (5/16 x
1"), une rondelle plate et un contre-écrou.
3. Montez les déflecteurs (Fig. 22) et fixez-les à l'aide de
3 boulons (5/16 x 1 pouce), entretoises, rondelles plates
et contre-écrous (Fig. 23)
4
2
3. Joint droit/central
4. Axe
25
2
3
4
Figure 23
1. Déflecteur "kicker"
2. Boulon 5/16 x 1 pouce
3. Entretoise
4. Serrez fermement toute la visserie.
5. Tournez les lames pour vérifier qu'il y a bien un espace
de 3 mm entre les lames et les déflecteurs.
Remarque : Si un déflecteur "kicker" gêne le passage
d'une lame, montez-le plus haut sur le plateau de coupe.
6. Remettez le plateau de coupe à l'endroit et reposez les
carters de courroies.
7. Montez le plateau de coupe sur le groupe de déplacement.
Attention
Une lame faussée ou endommagée risque de se briser
et de projeter le morceau cassé dans votre direction
ou celle de personnes à proximité, pouvant ainsi
causer des blessures graves, voire mortelles.
Remplacez toujours une lame faussée ou
endommagée par une neuve.
Ne créez jamais d'indentations dans les bords ou
à la surface des lames, par exemple en les limant.
8. À l'aide de la visserie existante, vérifiez que tous les
trous du plateau de coupe sont occupés par un boulon et
un écrou.
Attention
Des débris peuvent être projetés par les trous non
obturés et vous blesser, ainsi que les personnes à
proximité.
N'utilisez jamais la tondeuse sans que la visserie
soit en place dans tous les trous.
Installez la visserie dans les trous de montage
quand le déflecteur de broyage est déposé.
1
5
m–4033
4. Rondelle plate
5. Contre-écrou 5/16 pouce
