Vue d'ensemble des produits
Dans la configuration présentée sur l'Illustration 2.11, le paramétre 1-01 Motor Control Principle est réglé sur [1] VVC
paramétre 1-00 Configuration Mode sur [0] Boucle ouverte vitesse. La référence résultant du système de gestion des références
est reçue et soumise à la limite de rampe et de vitesse avant d'être transmise au contrôle du moteur. La sortie du contrôle
est alors limitée par la limite de fréquence maximale.
Si le paramétre 1-00 Configuration Mode est réglé sur [1] Boucle fermée vit., la référence résultante passe de la limite de
rampe et de vitesse à un régulateur PID de vitesse. Les paramètres du régulateur PID de vitesse se trouvent dans le groupe
de paramètres 7-0* PID vit.régul. La référence résultant du régulateur PID de vitesse est transmise au contrôle du moteur
soumis à la limite de fréquence.
Sélectionner [3] Process au paramétre 1-00 Configuration Mode afin d'utiliser le régulateur PID de process pour le contrôle en
boucle fermée de la vitesse ou de la pression dans l'application contrôlée. Les paramètres du process PID se trouvent dans
les groupes de paramètres 7-2* PIDproc/ ctrl retour et 7-3* PID proc./Régul.
2.3.4 Contrôle de courant interne en mode VVC
Le variateur de fréquence intègre un contrôleur de limite de courant qui est activé lorsque le courant du moteur et donc le
couple dépassent les limites de couple réglées aux paramétre 4-16 Torque Limit Motor Mode, paramétre 4-17 Torque Limit
Generator Mode et paramétre 4-18 Current Limit.
Si le variateur de fréquence est en limite de courant en mode moteur ou en mode régénérateur, il tente de descendre le
plus rapidement possible en dessous des limites de couple réglées sans perdre le contrôle du moteur.
2.3.5 Contrôle local (Hand On) et distant (Auto On)
Actionner le variateur de fréquence manuellement via le panneau de commande local (LCP graphique ou numérique) ou à
distance via les entrées analogiques/digitales ou le bus de terrain.
Démarrer et arrêter le variateur de fréquence via le LCP à l'aide des touches [Hand On] et [Reset]. Régler les paramètres
suivants :
•
Paramétre 0-40 Touche [Hand on] sur LCP.
•
Paramétre 0-44 Touche [Off/Reset] sur LCP.
•
Paramétre 0-42 Touche [Auto on] sur LCP.
Réinitialiser les alarmes à l'aide de la touche [Reset] ou via une entrée digitale si la borne est programmée sur Reset.

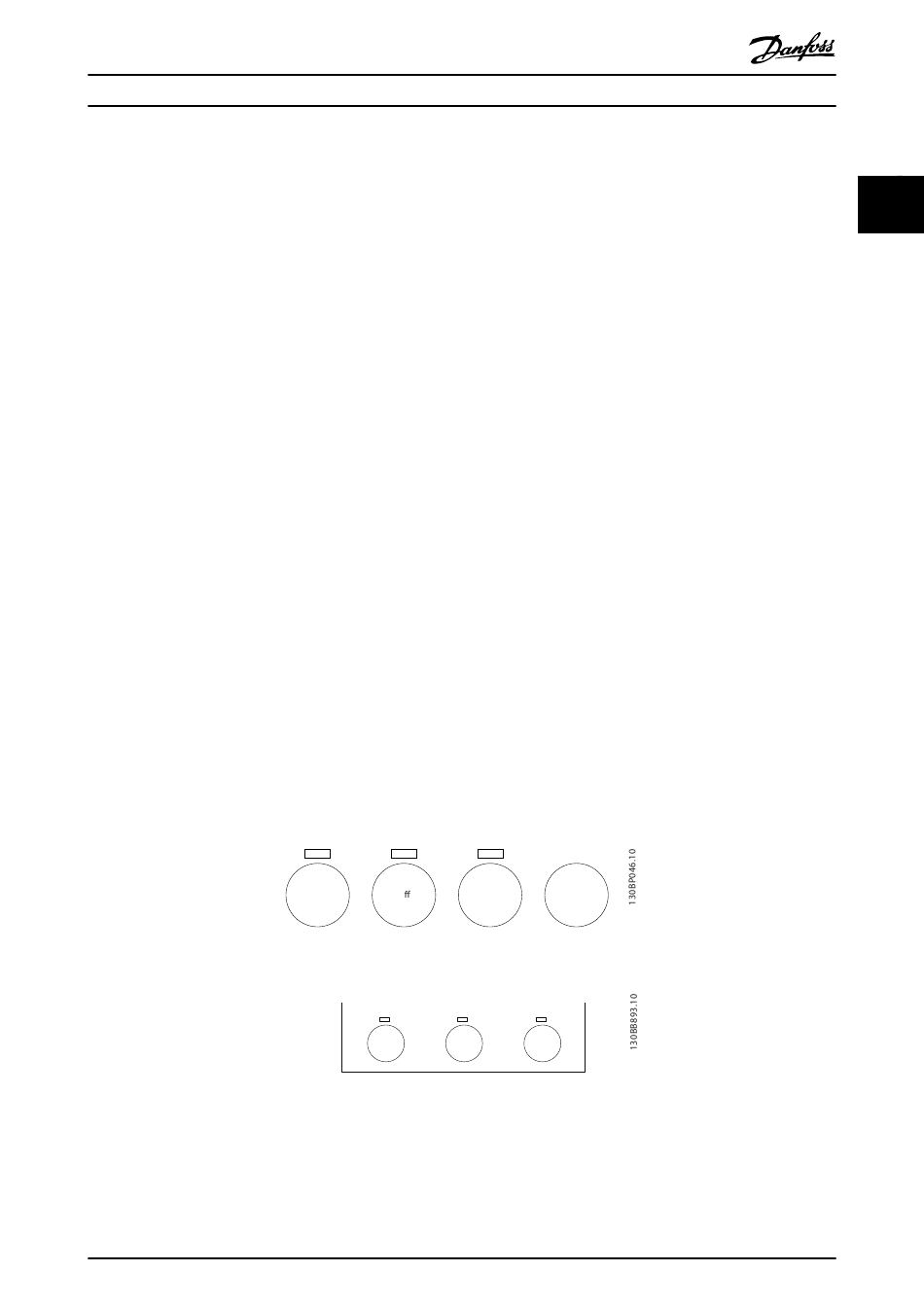

Illustration 2.12 Touches de commande du GLCP
Illustration 2.13 Touches de commande du NLCP
La référence locale force le mode de configuration sur boucle ouverte, quel que soit le réglage du paramétre 1-00 Mode
Config..
La référence locale est restaurée à la mise hors tension du variateur de fréquence.
MG07B304
Manuel de configuration
+
Hand Auto
O
on
Hand Off
On Reset
Danfoss A/S © 05/2017 Tous droits réservés.
Reset
on
Auto
On
+
et le
2 2
