6. POSSIBILITÉS D'INSTALLATION DES TUYAUX DE L'UNITÉ INTÉRIEURE VERS
L'UNITÉ EXTÉRIEURE.

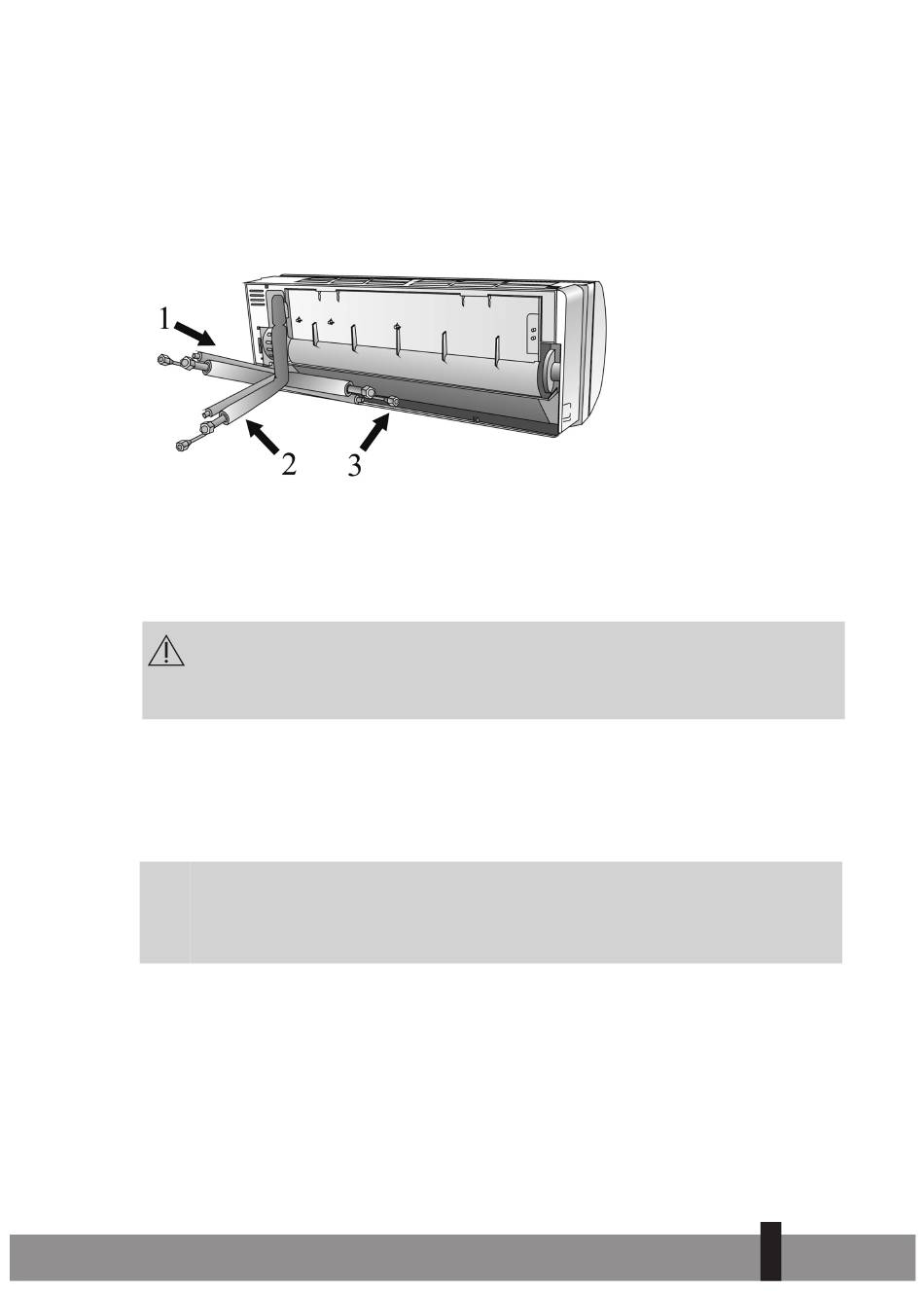

• Le raccordement des tuyaux peut être réalisé à gauche ou à droite de l'unité intérieure. Pour ce faire,
ôtez la plaque frangible à droite ou à gauche. Cf. Illustration 7.
• Le raccordement des tuyaux à l'arrière peut être réalisé à gauche ou à droite. Cf. Illustration 7.
7. MONTAGE DE LA PLAQUE D'INSTALLATION ET RÉALISATION DU PASSAGE
DES TUYAUX
7.1 Montage de la plaque d'installation de l'unité intérieure
ATTENTION
Utilisez un détecteur de canalisations avant de percer les trous nécessaires dans le mur pour
détecter la présence de câbles et de canalisations, afin d'éviter des situations dangereuses et des
dommages inutiles au mur.
a. Posez la plaque d'installation  horizontalement sur un mur suffisamment solide en gardant de
l'espace autour de la plaque. Cf. Illustration 8.
b. Si le mur est en briques, en béton ou en matériau similaire, percer huit trous de 5 mm de diamètre.
Introduire le clip d'ancrage  afin de garantir un montage correct des vis .
c. Fixer le support de montage  au mur à l'aide de huit vis de type « A » .
G
REMARQUE
Fixer le support de montage et percer les trous dans le mur en respectant la structure du mur
ainsi que les points de montage correspondants sur le support. (Sauf indication contraire, les
dimensions sont indiquées en « mm »).
