f. La toma de tierra se debe fijar directamente a la placa de metal en la que está instalada la regleta de
bornes. El lugar se indica con el símbolo
G
ATENCIÓN
En los modelos con una capacidad < 4,5 kW, introduzca el enchufe en la toma de corriente.
En los modelos con una capacidad > 4,5 kW, el cable de alimentación se debe conectar
directamente a la fuente de alimentación. No utilice un enchufe con toma de corriente, ya que
la elevada intensidad puede dañar los polos del enchufe o de la toma de corriente y provocar
incluso un incendio.
Unidad exterior
A la unidad interior
11.2 Conexión de los cables eléctricos para los modelos TS 12xx.
a. Conecte primero el cable de la unidad interior.
b. El cable de conexión entre los módulos interior y exterior deberá ser de tipo H07RN-F, 2.5 mm².
c. Para poder montar el cable a la regleta de bornes de la unidad interior: Elimine la placa frontal y la
cubierta protectora de la regleta ubicada en el lado derecho de la unidad interior. Véase ilustración 19.
5
28
Tapa del mecanismo de control

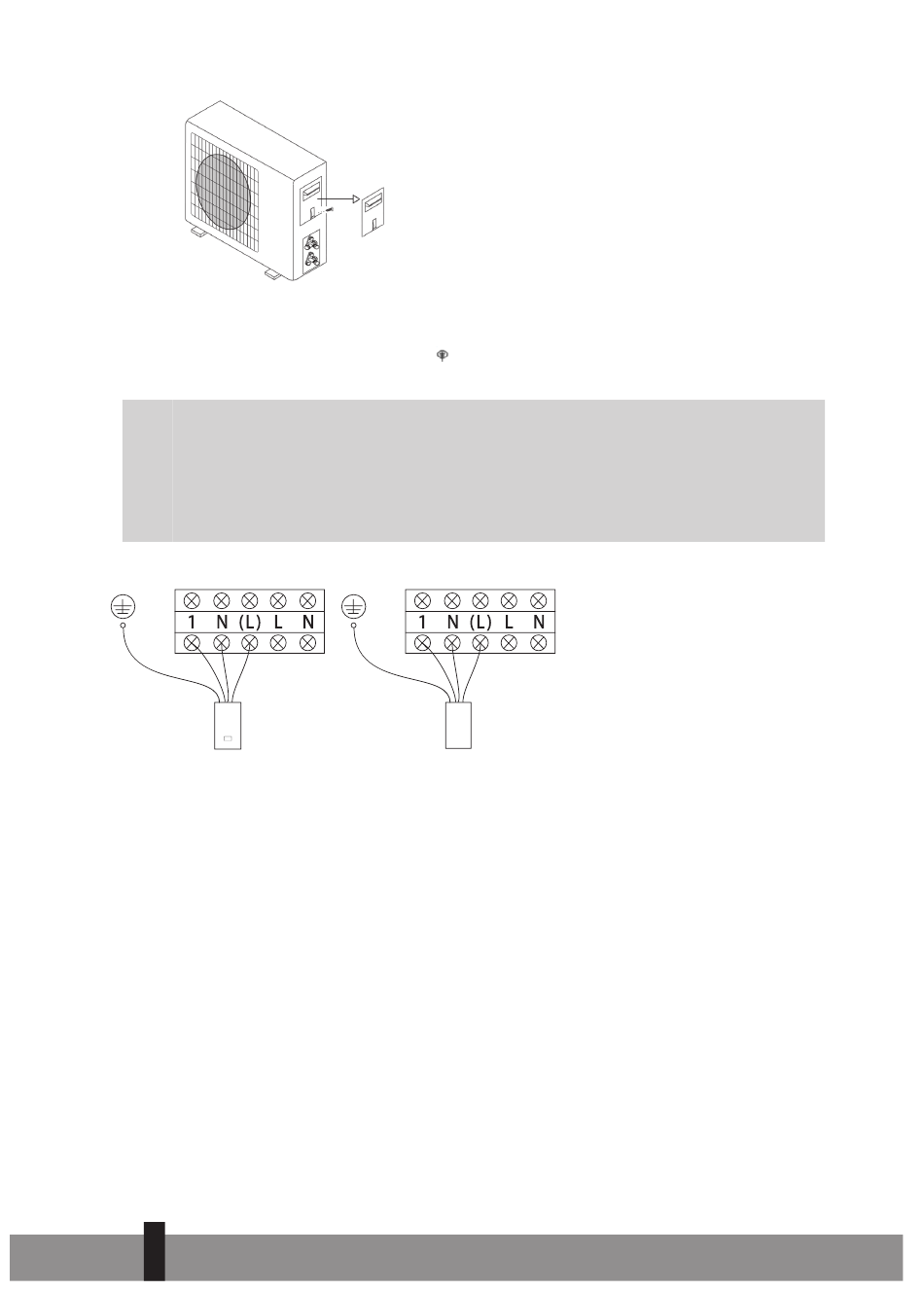

Ilustración 17
Unidad exterior
Fije el cable con el sujetacables
Ilustración 18
