ATENCIÓN
Si necesita instalar el aparato suspendido, el soporte de instalación debe cumplir todos los
requisitos técnicos. La pared debe ser lo bastante resistente o, de lo contrario, será necesario
tomar medidas para reforzarla. El anclaje entre la pared y el soporte, y entre éste y el aparato
debe ser firme, estable y fiable. En caso de alguna duda, no intente instalar el aparato y solicite a
un técnico cualificado que calcule la resistencia necesaria.

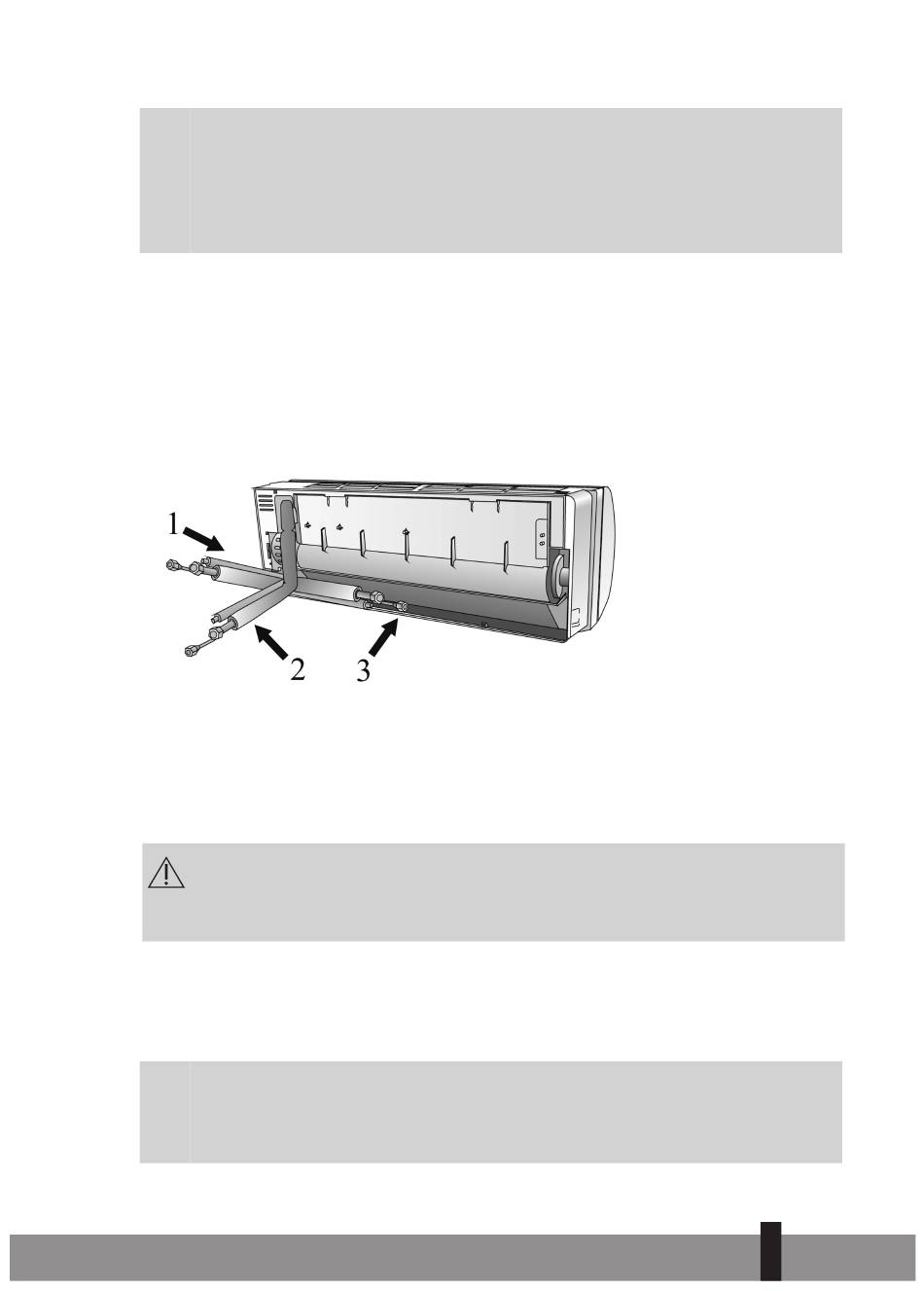

6. OPCIONES PARA CONECTAR LAS TUBERÍAS DE LA UNIDAD INTERIOR A LA
EXTERIOR.
• Las tuberías se pueden conectar con una desviación hacia el extremo izquierdo o derecho de la uni-
dad interior. Para ello deberá retirar la placa de rotura izquierda o derecha.
• Las tuberías se pueden conectar con una desviación hacia el lado posterior izquierdo o derecho. Véase
la imagen 7.
7. COLOCACIÓN DE LA PLACA DE MONTAJE Y REALIZACIÓN DEL ORIFICIO DE
PASO PARA LAS TUBERÍAS.
7.1 Colocación de la placa de montaje de la unidad interior
ADVERTENCIA
Antes de taladrar los orificios necesarios en la pared utilice un detector de metales para localizar
los cables eléctricos y conductos en la pared y prevenir daños en la pared y situaciones peligrosas.
a. Coloque la placa de montaje  en sentido horizontal sobre una pared suficientemente resistente y
mantenga libre un espacio alrededor de la misma.Véase ilustración 8.
b. Si la pared es de ladrillo, hormigón o materiales similares, practique ocho orificios de 5 mm de di metro
con un taladro. Introduzca los ganchos de anclaje (2) apropiados para los tornillos de montaje .
c. Fije la placa de instalación  a la pared mediante ocho tornillos de tipo A .
G
NOTA
Coloque la placa de instalación y practique los orificios en la pared conjugando la estructura de la
pared con los puntos de montaje correspondientes de la placa de instalación. (Las dimensiones
están en milímetros a menos que se indique lo contrario.)
