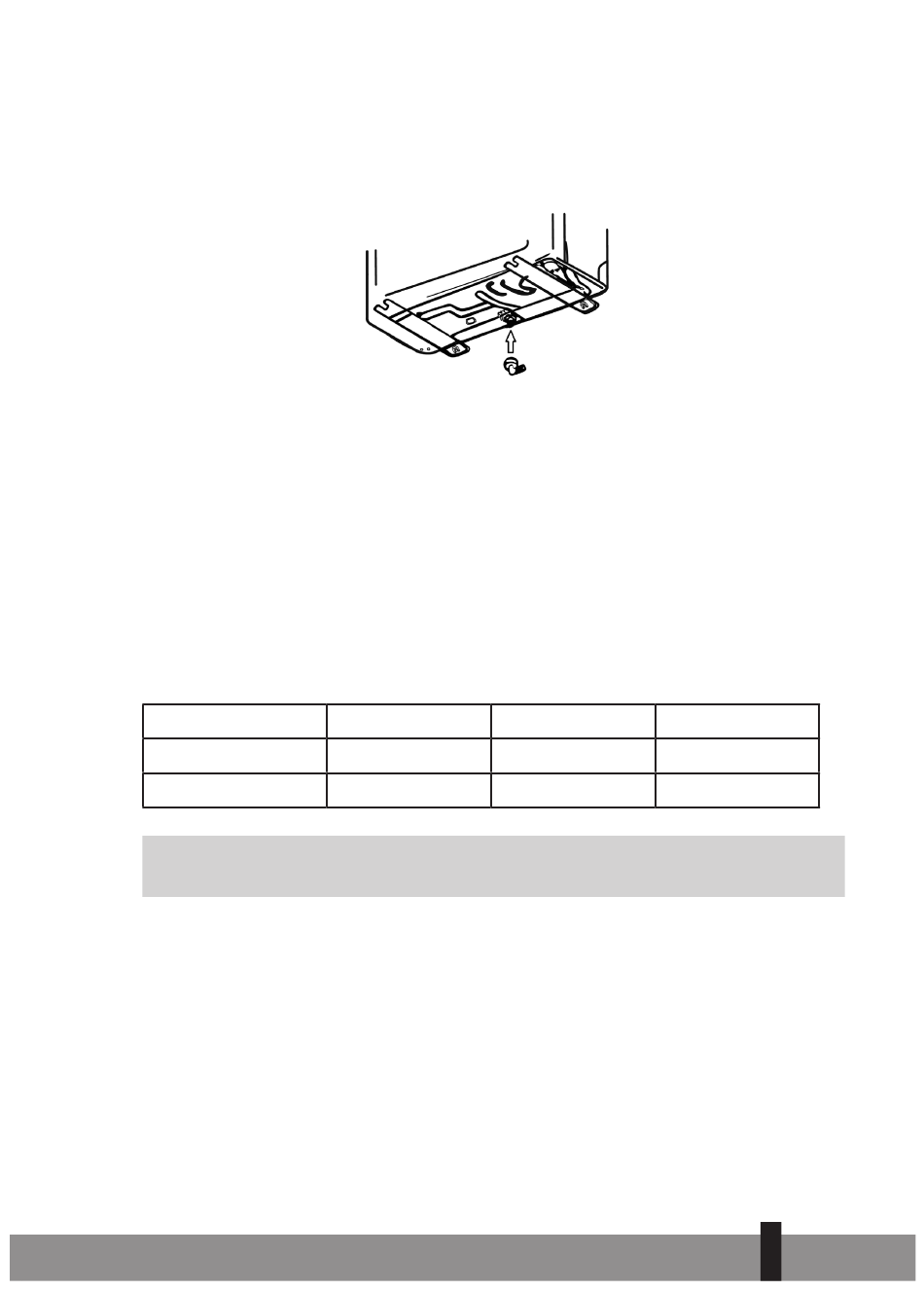

Posez le joint d'étanchéité sur le tube d'évacuation, puis insérer le joint dans l'ouverture ménagée dans le
capot inférieur de l'unité extérieure. Faire tourner à 90 ° pour assembler les éléments de manière sécurisée.
Raccorder le joint de drainage à l'extension du flexible de drainage (non livrée) afin que l'eau condensée
qui se dégage lorsque le climatiseur fonctionne en mode chauffage puisse s'évacuer (illustration 16.

10. INSTALLATION ELECTRIQUE

• Branchez le climatiseur sur un groupe séparé. Assurez-vous de protéger le groupe avec un fusible
approprié. Consultez le tableau ci-dessous.
• La tension d'alimentation fournie doit se situer dans une fourchette de 95 %~105 % de la tension
nominale indiquée sur la plaque signalétique.
• Une protection contre les fuites de courant et un interrupteur principal doivent être prévus dans le
circuit électrique.
• S'assurer que le climatiseur est bien relié à la terre.
• Raccorder les câbles conformément au diagramme de connexions électriques (chapitre 11)
• Le branchement de tous les fils électriques doit être conforme aux normes légales locales et nationa-
les, et effectué par un personnel qualifié.
Modèle
≤ 3,5 kW
> 3,5 kW
G

IMPORTANT!

La tension d'alimentation fournie doit être identique à la tension nominale du climatiseur.
11. BRANCHEMENT DES CÂBLES ÉLECTRIQUES
11.1 Branchement des câbles électriques (pour les modèles TSCS 12xx)
a. Câble de 4,5 mètres fourni pour le raccordement électrique entre l'unité intérieure et l'unité extéri-
eure, inclus dans le manchon de tuyauterie frigorigène (unité intérieure).
b. Le câble électrique est fourni avec un connecteur électrique rapide.
c. L'unité extérieure est également équipée d'un connecteur électrique rapide.
d. Retirez le couvercle en le dévissant.
e. Clipsez le connecteur de l'unité intérieure dans le connecteur de l'unité extérieure, puis fixez le câble
sur le bloc d'alimentation à l'aide de la pince prémontée prévue à cet effet.
Fig. 16
Courant normal d'entrée
Alimentation
(Interrupteur/Fusible)
220 - 240V~50Hz
220 - 240V~50Hz
Longueur du câble
16A 2,5 mm
16A slow 2,5 mm
2
2
3
