• Ne fumez pas pendant le travail d'installation. L'équipement ne doit jamais être actionné sans les
lignes de réfrigérant raccordées, sinon l'équipement s'abîme immédiatement.
• Les raccords vissés ne peuvent être serrés qu'en utilisant la clé plate appropriée.

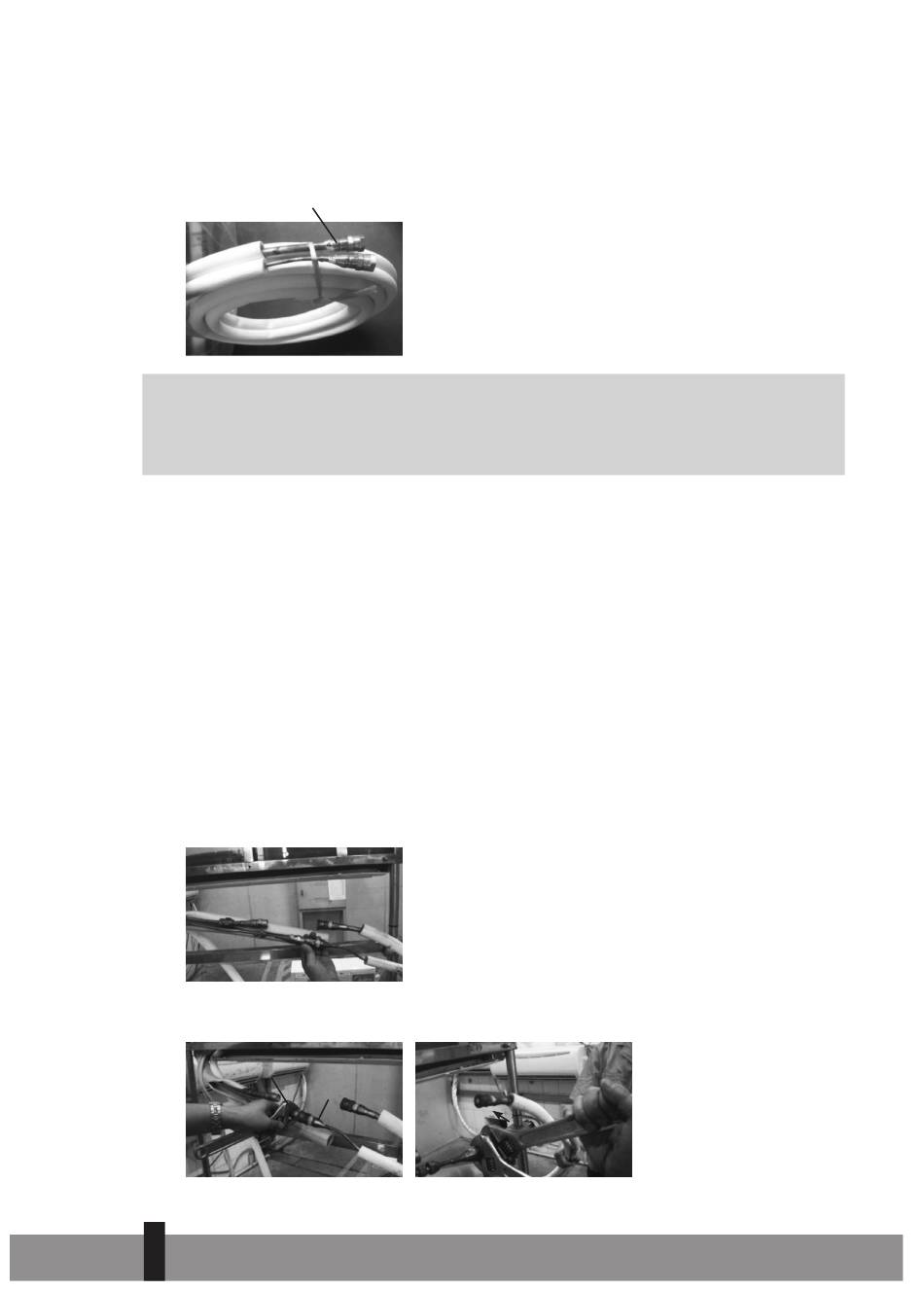

Conduite de frigorigène
Raccords (deux extrémités)
G
REMARQUE : Pour distinguer les raccords à brancher à l'unité d'intérieur et à l'unité d'extérieur,
les raccords de la conduite de frigorigène ont été étiquetés « A », « B », « C » et « D ». Assurez-
vous que les marques sur les raccords sont identiques à l'intérieur et à l'extérieur respectivement
pendant le raccordement.
• N'oubliez pas que s'ils sont serrés avec un trop petit couple, ils fuiront, mais s'ils sont serrés avec un
couple trop important, les raccords vissés peuvent subir des dommages. Si vous avez des doutes sur
le raccordement des raccords de la ligne frigorifique, il est impératif de contacter votre équipe de
service clientèle ou un entrepreneur en réfrigération.
Important! Les valves EQ sont seulement conçues pour une seule installation. Leur joint ne peut être garanti
si elles sont installées à plusieurs reprises. Ceci annulera également la garantie.
RACCORDEMENT DES CONDUITES DE FRIGORIGÈNE À L'UNITÉ D'INTÉRIEUR
1. N'enlevez pas les joints en plastique de l'équipement d'intérieur et le tuyau frigorifique approprié
jusqu'au tout dernier moment avant de les raccorder.
2. Alignez correctement les conduites de frigorigène, assurez-vous que les dimensions de la conduite de
frigorigène de raccordement sont identiques. Placez le raccord vissé sur les conduites de frigorigène
juste sur le fil sur l'équipement d'intérieur et serrez les quelques premiers fils manuellement.
IMPORTANT : Avant de continuer, il est essentiel que vous lisiez attentivement les instructions suivantes.
3. Maintenez les points marqués en utilisant une clé plate et ne tournez les écrous qu'aux points mar-
qués à l'aide d'une clé plate (sélectionnez la bonne clé selon les dimensions du raccord).

