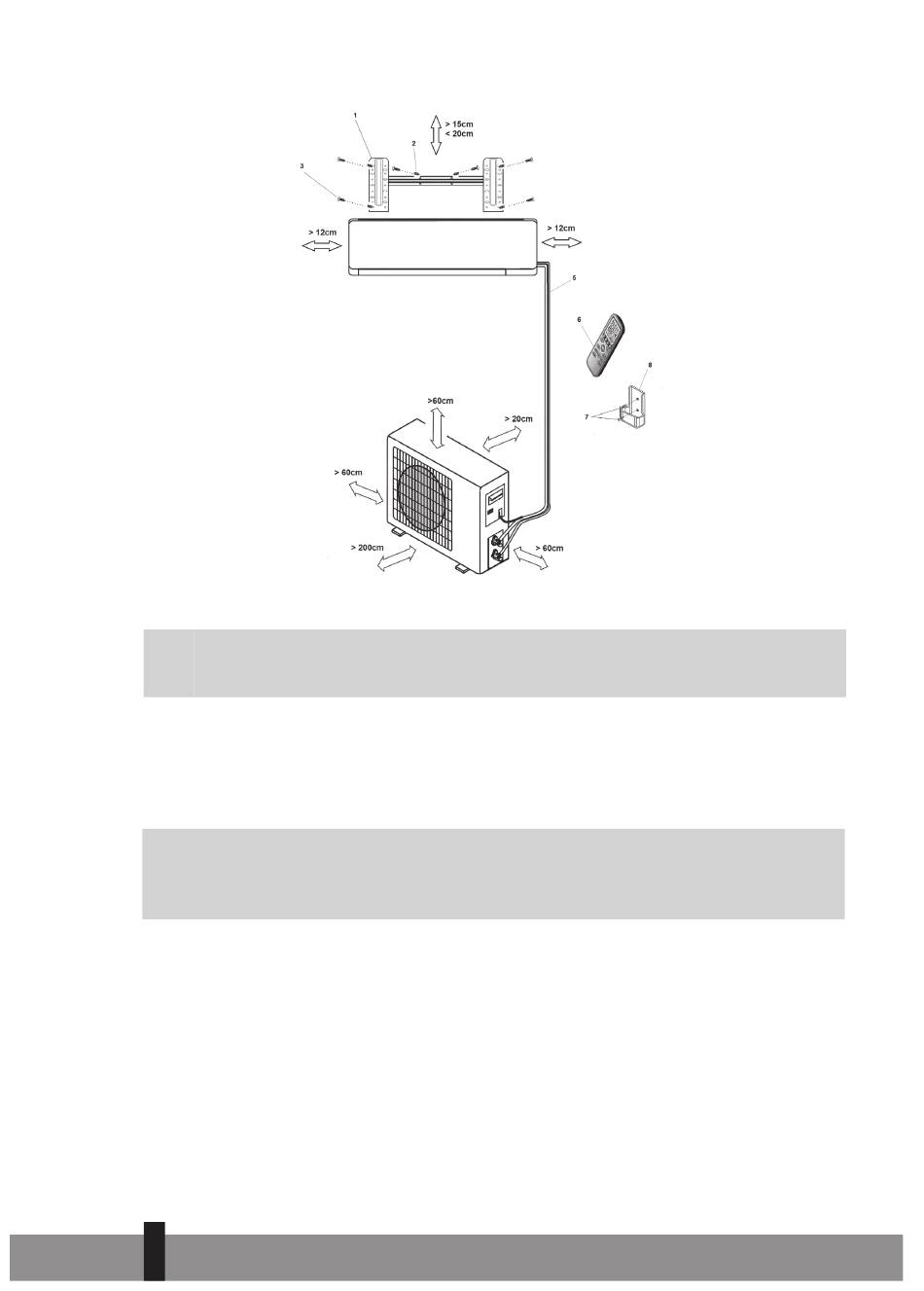

Ilustración 1
G
ATENCIÓN
Esta ilustración se ofrece únicamente a título explicativo y orientativo. Las ilustraciones pueden
ser diferentes del aparato de aire acondicionado que ha adquirido.
3. TAREAS PARA LA INSTALACIÓN DE LA UNIDAD DE AIRE ACONDICIONADO
a. Determine los lugares donde se deben instalar la unidad exterior y la interior. Véase los capítulos 5 y 6.
G
ATENCIÓN:
• Tenga en cuenta el lugar al que se debe evacuar el agua condensada.
• Debido a la longitud de las tuberías, la distancia máxima entre la unidad exterior y la interior
es 4 metros.
b. Monte la placa de montaje de la unidad interior. 7.1
c. Taladre un orificio hacia fuera a través del cual se puedan introducir las tuberías. 7.2
d. Pase las tuberías de la unidad interior por el orificio y cuelgue la unidad utilizando los ganchos de
la parte trasera a los ganchos superiores de la placa de montaje y controle que la unidad esté bien
sujeta. Espere a fijar los ganchos inferiores.
5
12
Mando a distancia
Luchtuitlaat
Titular del mando
a distancia
