6. MONTAJE DE LA PLACA DE INSTALACIÓN Y AGUJEROS PARA LA TUBERÍA.
6.1 Montaje de la placa de instalación de la unidad interior.
ATENCIÓN
Use un detector antes de taladrar los orificios en la pared para detectar posibles cables y tuberías
en el muro para evitar daños innecesarios, así como situaciones peligrosas. nota
a. Position the installation plate  Nivele sobre una pared lo bastante firme y deje un espacio de sepa-
ración alrededor de la placa de instalación. Consulte la Figura 8.
b. Si la pared es de ladrillo, hormigón o similar, practique ocho orificios de 5mm de diámetro en la
pared. Inserte los enchufes  para los tornillos de montaje respectivos  en la pared.
c. Ajuste la placa de instalación  en la pared con ocho tornillos de tipo "A" .
G
NOTA
Monte la placa de instalación y taladre los agujeros en la pared de acuerdo con el material del
muro y los respectivos puntos de anclaje en la placa de instalación. (las dimensiones son en "mm"
a menos que se indique lo contrario).

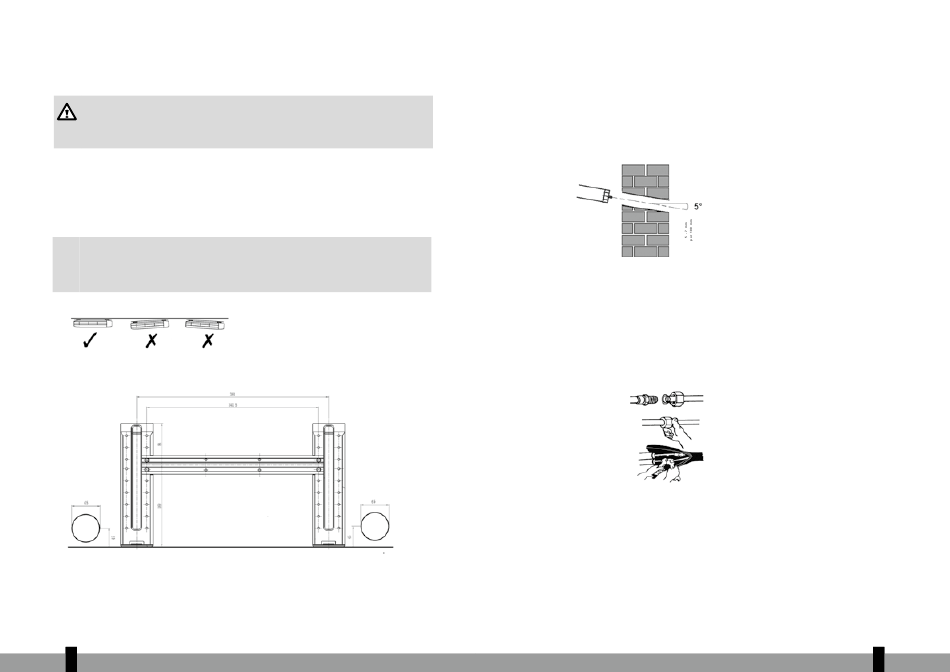

Montaje correcto de la
placa de instalación
Figura 8
5
10 10
6,2 Realice los agujeros para la tubería, la manguera de agua condensada
y el cable eléctrico.
a. Determine la posición del orificio de acuerdo con el esquema detallado en la Fig. 9. Practique un ori-
ficio con un diámetro ≥ 65 mm, dirigido ligeramente hacia abajo en la dirección de la unidad exterior;
esto evitará la filtración de agua (Fig. 10).
b. Use siempre un medidor de profundidad para perforar rejillas de metal, láminas o materiales similares.
Pared
Interior Exterior
Figura 10
7. CONEXIÓN DE LOS TUBOS DE REFRIGERANTE
7.1 Conexión de los tubos de refrigerante
a. Coloque un conector flare en el extremo de la tubería con conexión giratoria de tornillo o similar.
b. Parte interior: Asegure manualmente la tuerca giratoria a la tubería de la unidad interior y fíjela con
una llave fija y una llave dinamométrica como se muestra en la Fig. 13.
c. Parte exterior: Asegure manualmente la tuerca giratoria a las conexiones de las válvulas de la unidad
exterior y fíjela con una llave fija y una llave dinamométrica como se muestra en la Fig. 13.
Tubería de
unidad interior
Tuerca giratoria
d. Utilice los pares correctos (consulte la tabla 1) para evitar daños en la tubería, las conexiones y las
tuercas.
Tubería
Figura 13
