6. MONTAGE DE LA PLAQUE D'INSTALLATION ET RÉALISATION DU PASSAGE
DES TUYAUX
6.1 Montage de la plaque d'installation de l'unité intérieure
ATTENTION
Utilisez un détecteur de canalisations avant de percer les trous nécessaires dans le mur pour
détecter la présence de câbles et de canalisations, afin d'éviter des situations dangereuses et des
dommages inutiles au mur.
a. Posez la plaque d'installation  horizontalement sur un mur suffisamment solide en gardant de
l'espace autour de la plaque. Cf. Illustration 8.
b. Si le mur est en briques, en béton ou en matériau similaire, percer huit trous de 5 mm de diamètre.
Introduire le clip d'ancrage  afin de garantir un montage correct des vis .
c. Fixer le support de montage  au mur à l'aide de huit vis de type « A » .
G
REMARQUE
Fixer le support de montage et percer les trous dans le mur en respectant la structure du mur
ainsi que les points de montage correspondants sur le support. (Sauf indication contraire, les
dimensions sont indiquées en « mm »).

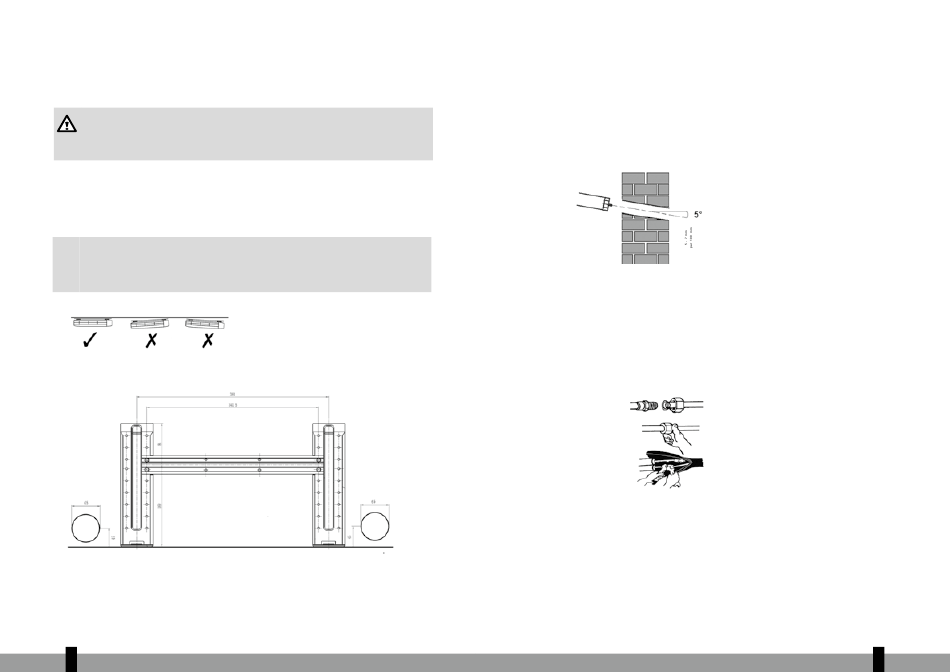

Orientation correcte
du support de montage
Fig. 8
3
26
6.2 Perçage pour le passage de la tuyauterie, du tuyau de l'eau de con-
densation et du câble électrique.
a. Déterminer la position des trous en fonction du diagramme illustré à la Fig. 9. Percer un trou ≥ 65 mm
en inclinant légèrement vers le bas (côté extérieur) afin d'éviter la pénétration d'eau vers l'intérieur
(fig. 10).
b. Veiller à toujours utiliser un guide de perçage de mur lors du perçage de grille métallique, de pan-
neau métallique, etc.
Mur
Intérieur
Extérieur
Fig. 10
7.

RACCORDEMENT DU TUYAU FRIGORIFIQUE

7.1

Branchement des tuyaux de refroidissement.

a. Équipez les extrémités des tuyaux d'un « écrou évasé » doté d'un chapeau ou un assemblage à vis
semblable.
b. Unité d'intérieur : Vissez d'abord l'écrou à chapeau à la main sur les tuyaux de l'unité intérieure, puis
serrez-le à l'aide d'une clé plate et d'une clé à cliquet. Cf. Illustration 13.
c. Unité d'extérieur : Vissez l'écrou à chapeau à la main sur les raccords des robinets de l'unité extéri-
eure, puis serrez-le ensuite à l'aide d'une clé plate ou une clé à cliquet. Cf. Illustration 13.
Conduit unité
intérieure
Écrou évasé
d. Sélectionner le couple correct (illustré au tableau 1) afin d'éviter que les tuyaux, les raccords et
les écrous ne se détériorent.

Tuyaux

Fig. 13
